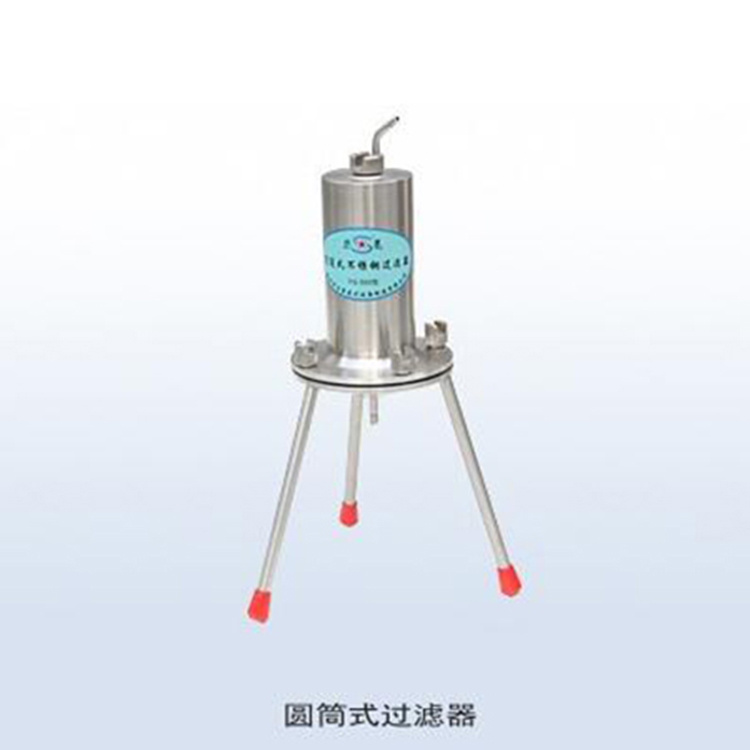

新诺 YG系列圆筒式过滤器 除菌澄清过滤

一、过滤器概述：

YG-系列圆筒式过滤器采用304或316L不锈钢材料制成，是一种结构合理、外形美观的加压除菌过滤器。具有耐酸碱、表面光洁度高、易清洗、滤速快、久经耐用、使用方便等特点，该滤器可选配我公司生产的微孔滤膜和KY-III微型空气压缩机组成圆筒式过滤器过滤系统。可供大专院校、科研单位、药厂、医院等作培养基、血液制品、药液的除菌或澄清过滤用。

二、圆筒式过滤器主要技术指标：

备注：1、圆筒过滤器能承受*大压力为0.6MPa。

2、水流量测试时，选用的压力是0.2MPa，选用的微孔滤膜孔径是0.22μm。

三、圆筒式过滤器使用方法：

1、将三支长柱脚支撑在滤器下体（若需要消毒可不装三支柱脚），如不够高，分别将三只短柱接上。

2、将滤膜挡板放置滤器下体的硅胶圈上，有众多小孔面朝下，环圈面朝上，将洗刷好的微孔滤膜放在滤膜挡板的环圈面上。

3、将滤器上体的四个小孔对准滤器下体的四个螺栓合拢，分别将四只螺帽旋紧。为了防止漏气，可用扳手或者特大号一字螺丝刀将四只螺帽拧紧，使滤器上体、微孔滤膜、滤膜挡板、滤器下体连接处不漏气。

4、过滤器是否需要消毒，须根据用户的使用需要而定。若已消毒，可将过滤器放在无菌室内。

5、将出液口处下的保护罩盖旋出取掉，YG-500型、YG-1000型取掉操作员自己设计的防护物，并在出液口下放上适用的器皿。

6、将需要过滤的液体漏斗从滤器上口灌入滤器内，然后旋紧封口螺塞。

7、将空气压缩机（或其它充气设备）的压力输出口用气管与过滤器进气口连接，进行充气加压。过滤时的压力选择视滤液的粘稠程度及微孔滤膜的孔径决定，一般宜在0.05Mpa-0.3MPa，过高会使微孔滤膜冲破，*好不超过0.4Mpa。

8、随着过滤器内的液体减少，如压力发生变化，应及时调正压力（空气压缩机如气压能自动可能控制的，不用调正压力）。

四、圆筒式过滤器结构图示：

五、过滤器选购注意事项：

1、过滤器出厂时默认不配微孔滤膜、不配加压泵，选购微孔滤膜、加压泵组成圆筒过滤器过滤系统，均需另购。

2、微孔滤膜必须平铺在滤膜挡板中间，不要偏出，防止造成渗液。

3、过滤器使用前或使用完毕后，必须立即清洗洁净、烘干、消毒后用干净纱布包妥存放，严防碰撞。

六、附注：

1、整个过滤器从泡沫盒中取出，凭装箱单核对部件是否齐全。

2、YG-500型、YG-1000型、YG-2000型在装柱脚的螺栓头上，套有约1厘米长的橡皮管，是防碰坏用的，使用时取掉。

3、YG-500型、YG-1000型过滤器不带保护罩和漏斗。
