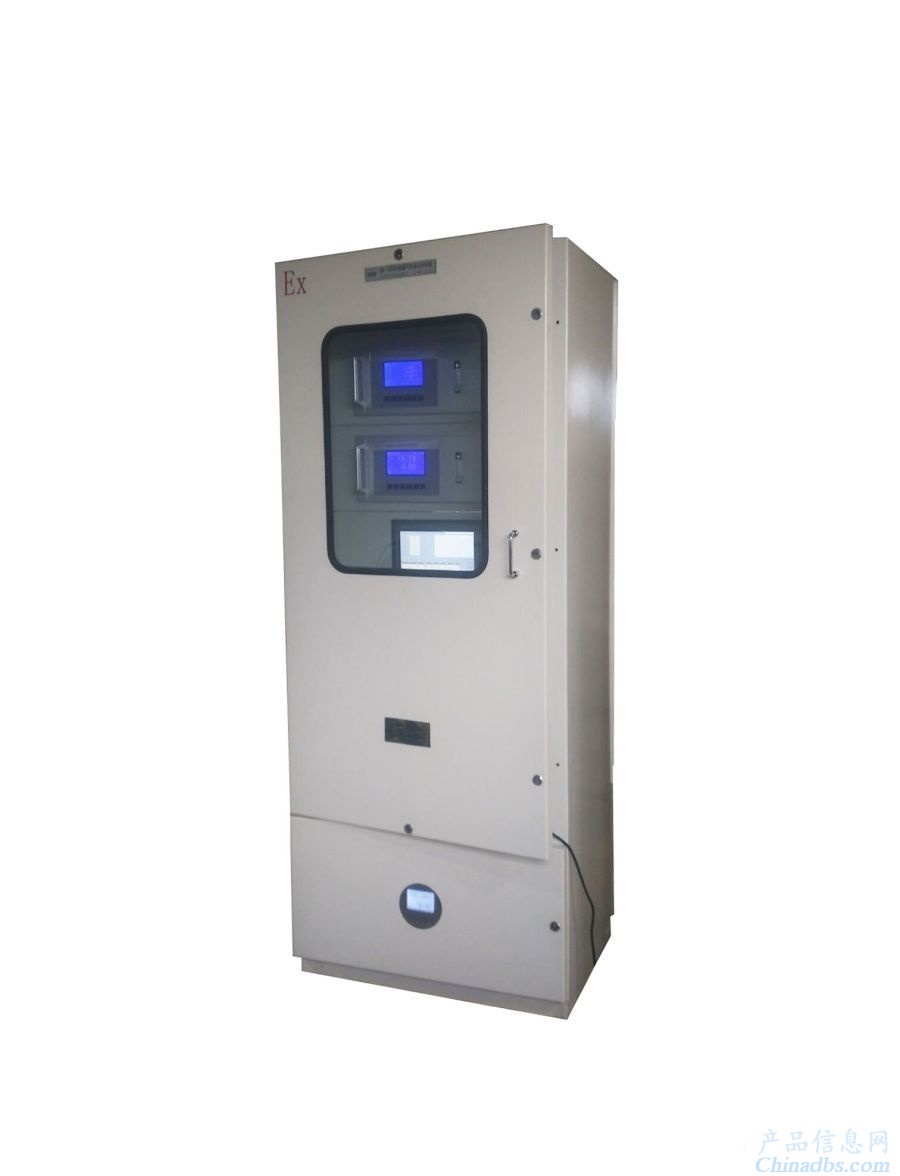

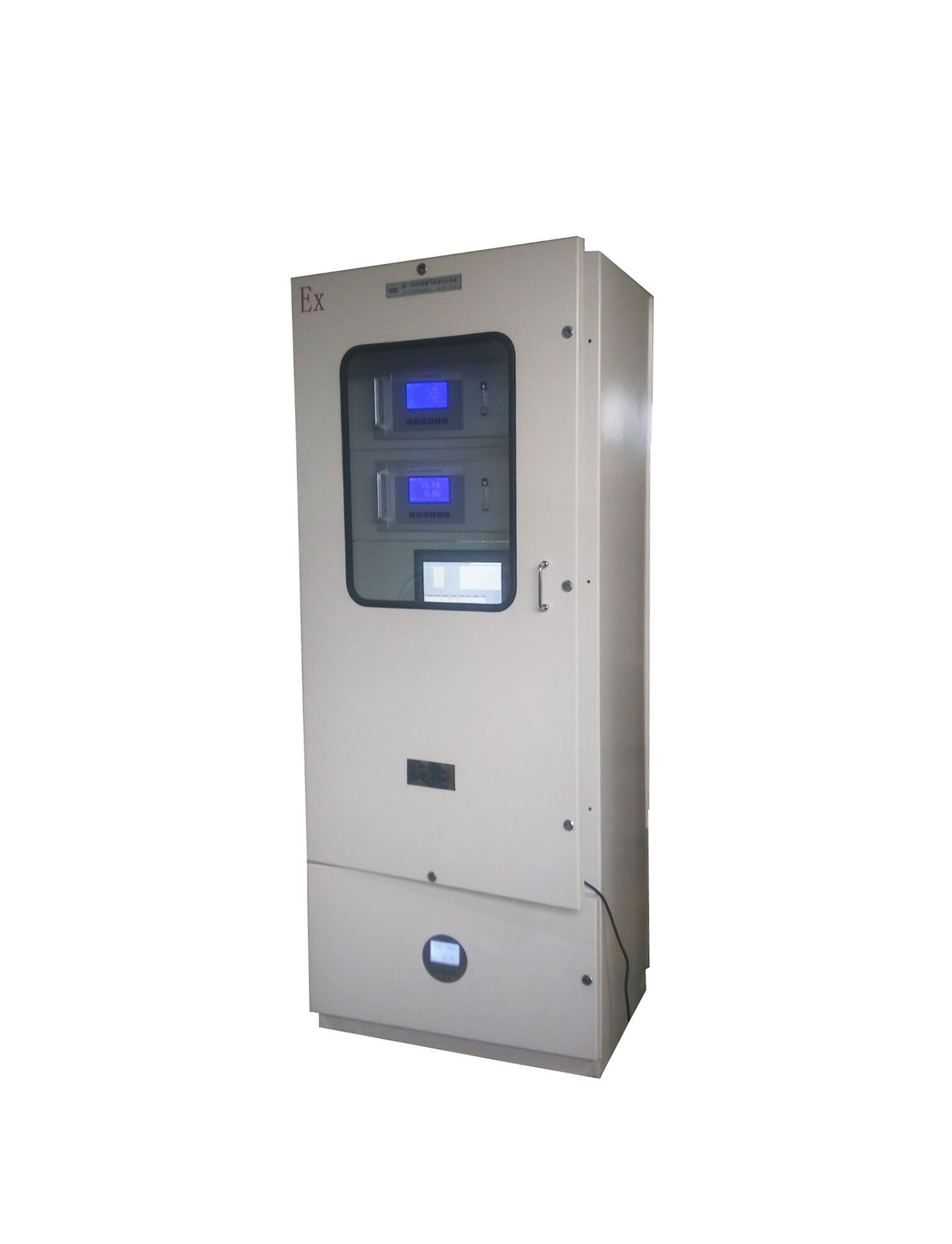

sGas2000NGA在线天然气热值分析仪系统

在线天然气热值分析仪工作原理：该系统采用红外光度计测试碳氢化合物总量，如果气体中氢气含量较高，特别是变化时，还需要配置热导氢气检测器检测氢气浓度来计算热值。

红外光度法通过测试C-H键的吸收，依据比尔定律来定量有机物总量，系统一般以甲烷为标准进行数据处理。这样假如天然气中全部是乙烷，就会多算了6.6%的热值。而实际天然气中乙烷含量很少超过10%，也就是说测试热值最大误差不大于+0.66%。相对于该系统标准平均误差±1~2% 来说是可以忽略的。

sGas2000NGA在线天然气热值分析仪系统用途：天然气/液化气过程中各种有机化合物总量，氢气，湿度，热值分析

系统功能：

1) 天然气/液化气过程中各种有机化合物总量，热值分析；

2) 带除尘过滤器，除水，自动标定；

3) 自动采样处理；

4) 手动或自动空气在线校准；

5) 可以增强自动标定系统；

6) 自动空气验证，故障自诊断，声光报警；

7) 自动高压空气吹扫维护；

8) 主参数标准信号输出0~20mA，0~5V，4~20mA，1~5V；

9) RS232/RS485串行通信接口；

10) 支持STIMcom/ModBus总线仪器网络；

系统组成：

1) 能够实现天然气在线自动取样、自动检测以及数据远传、存储功能；

2) 能够精确检测出天然气中甲烷、二氧化碳、氮气、氧气等组分含量并显示出燃烧发热值；

3) 系统单元：在线标定系统；采样系统；除水预处理系统

4) 产品具备防爆安全功能；

5) 标准系统采样条件： 温度：5~60°C；压力：大气压±20%；湿度：<90%； 粉尘含量：<40mg>³；

在线天然气热值分析仪功能：

1) LCD4×20字符式轮换显示多项参数；

2) 越限报警，报警限可设置；

3) RS232/RS485通信接口；可与计算机联机；IEEE1451.2智能变送器协议；

4) 用户可增加测试项目配置；

5) 配串行微型打印机；

6) 机箱尺寸：1800mm高×600mm宽×600mm长

sGas2000NGA天燃气热值分析系统技术指标：
