在线氨水浓度计应用 Applications

　　石油化工，有机液体常量浓度测试

　　水相液体，浆体浓度测试

　　双组分混合物浓度测试

TBD5-EMC1204系列在线氨水浓度计常用规格

　　非极性或弱极性有机物与水相，或强极性与水相的双主组分体系参照

常用用户组态成套系统

　　现场变送器--------电缆连接-----à到用户监控系统信号接口(0/4~20mA 或RS485)

　　现场变送器--------电缆连接-----àXM3.5显示报警器到用户监控室

在线氨水浓度计特点 Advantages

　　1、全量程保持高的灵敏度

　　2、储罐，管道，反应釜直接插入

　　3、安装方便，使用简单

　　4、在线测试高准确度和重复精度

　　5、无机械易损部件， 无维护

在线氨水浓度计应用 Applications

　　1、石油化工，有机液体常量浓度测试

　　2、水相液体，浆体浓度测试

　　3、双组分混合物浓度测试

　　4、水泥厂

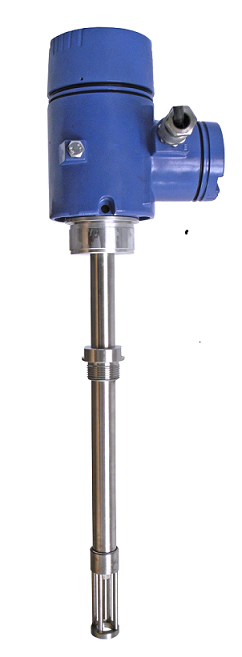

在线氨水浓度计技术参数 Specifications

　　变送器 Transducer

　　常用变送器：BD5CC/室内，BD5IC/室外

　　标准型号：

　　螺纹连接:T-BD5xCD+EMC1204pp/c_T100_R60_P1.6

　　法蓝连接:T-BD5xCD+EMC1204pmF150_T100_R60_P1.6

　　* 注：其它工作温度，压力，连接的变送器可以订货。

　　准确度: +/-1.0%FS 相对或 0.1%， 大者为准

　　重复精度：+/-0.1 %

　　分辨率：< 0.1%

　　量程： 0-60%(到反相); 0-99.99%

　　工作温度 (传感器): -40℃ to 300℃

　　工作压力： 1.6MPa (标准) ， 可提供 4.0 Mpa， 需订货

　　安装连接：ZG1” (标准); 可以订做法蓝式(标准150mm)

　　总长：<680mm

　　重量： 2.5~4 kg

　　接触材料：1Cr18Ni9Ti， 聚酰亚胺. 特殊要求可以订货

　　安全性： Ex ia 本安设计

　　使用环境: Class 1，Group A/B/C/D; Class II，Group E/F/G;NEMA 7;NEMA 8;NEMA 9

　　应用要求：油水混合必须均匀一致; 其它液体浓度/浓度测试，需要工程咨询

　　安装方式：迎着来油方向，直管安装

　　数据处理器STIM Signal Processor

　　处理单元:BD5xCD (标准，带现场显示) /BD5xC(不带现场显示)

　　供电要求:9-24v d.c.@100mA x5V(标准变送器总功耗)

　　模拟输出: 0/4 - 20mA， 全副，可设置

　　通信接口: RS232 and R5422/485， IEEE1451.2 STIM 智能变送器标准协议， 支持ModBus 仪器网络. 其它现场总线支持可以订货

　　报警/开关: 1路光电隔离动力驱动，3A * 380V

在线氨水浓度计 氨水浓度在线检测仪应用说明 Application Notice

　　适用于均匀稳定液体测试。

　　混合不稳定的体系，尽量垂直地面安装。液流向上流动。建议选用EMC1204pm，EMC1204H。 另外，设置数据处理功能里的平均功能，采取长时间平均，可以使测试结果稳定一些。

　　如果环境温度与样品温度差异较大，或黏度较大时，zui好采取保温措施。

　　如果样品温度变化频繁， (>1°C/min)， zui好订购在线温度调理器，或用户自己设计恒温措施。

　　EMC1204 传感技术对压力或流速不敏感。但是注意压力波动往往会影响温度稳定性，间接影响测试精度。

　　矿化度/盐度是这类技术最敏感的影响因素，zui好的解决办法是针对样品标定。

　　注意环境温度，特别是室外安装时，推荐选用宽温型或工业型变送器。如果还达不到要求，可以订变送器恒温器，消耗功率<50W，以保持变送器电路板正常工作(注意，这种配置可能会影响防爆等级)。

　　变送器上部300mm内保留空间，以便于维护。

　　高温测试型变送器未部将增长约50-150mm。

　　对有机物浓度测试， 1%浓度的含盐量变化的体系，该浓度计不适用;

　　在线氨水浓度计 氨水浓度在线检测仪其他应用问题请咨询北京市北斗星工业化学研究所
