在线矿浆浓度计T-BD5xCD-EMC1204，北京北斗星工业化学研究所专业生产

在线矿浆浓度计特点Advantages

全量程保持高的灵敏度储罐，管道，反应釜

直接插入安装方便，使用简单

在线测试高准确度和重复精度无机械易损部件部，无维护

应用Applications

石油化工，有机液体常量浓度测试水相液体，浆体浓度测试双组分混合物浓度测试

技术参数Specifications

变送器Transducer

常用变送器：BD5CC/室内，BD5IC/室外

标准型号：

螺纹连接:T-BD5xCD+EMC1204pp/c_T100_R60_P1.6

法蓝连接:T-BD5xCD+EMC1204pmF150_T100_R60_P1.6* 注：其它工作温度，压力，连接的变送器可以订货。

准确度: +/-1.0%FS 相对或 0.1%， 大者为准重复精度：+/-0.1 %

分辨率：< 0.1%

量程：0-60%(到反相); 0-100%

工作温度(传感器): -40℃ to 300℃

工作压力：1.6MPa (标准) ，可提供4.0

安装连接：ZG1” (标准);可以订做法蓝式(标准150mm)

总长：<680mm

重量：2.5~4 kg

接触材料：1Cr18Ni9Ti，聚酰亚胺.特殊要求可以订货

安全性：Ex ia本安设计

使用环境: Class 1，Group A/B/C/D; Class II，Group E/F/G；NEMA7;NEMA 8；NEMA 9

应用要求：油水混合必须均匀一致;其它液体浓度/浓度测试，需

要工程咨询

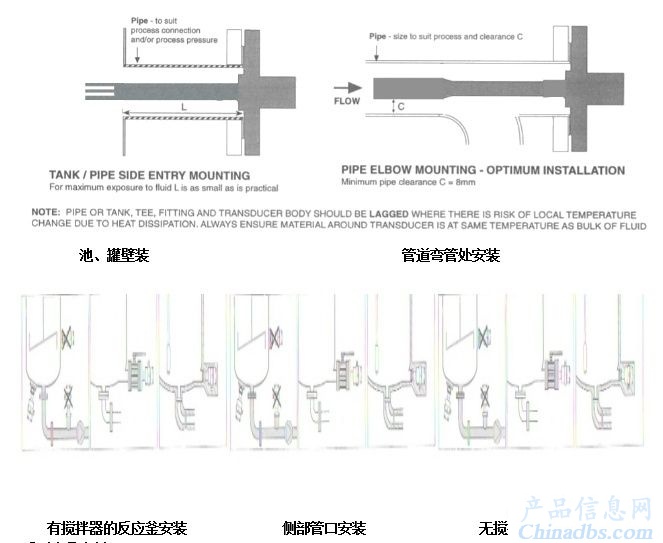

安装方式：迎着来油方向，直管安装

数据处理器STIM Signal Processor

处理单元:BD5xCD (标准，带现场显示) /BD5xC(不带现场显示)

供电要求:9-24v d.c.@100mA x5V(标准变送器总功耗)

模拟输出: 0/4 - 20mA，全副，可设置

通信接口: RS232 and R5422/485， IEEE1451.2 STIM智能变送器标准协议，支持ModBus仪器网络.其它现场总线支持

可以订货

报警/开关: 1路光电隔离动力驱动，3A * 380V

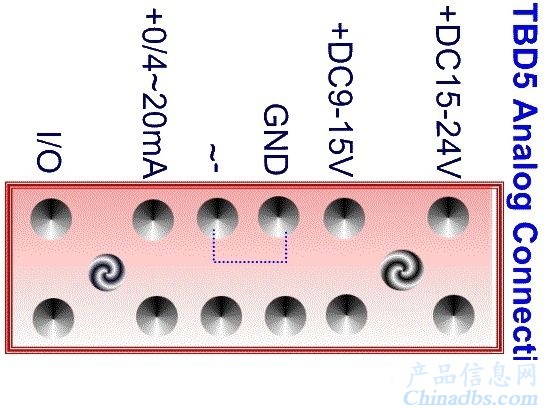

常用接线柱图

可选配件Accessaries

BD4CCD 测控器: 通信采集模式，可以支持 STIMcom/Modbus，管理多至 247 台变送器

XMT3.5 数字化仪: 标准信号远传数字显示器

电源: 9-24V DC直流电源

应用说明Application Notice

a) 适用于均匀稳定液体测试。

b) 混合不稳定的体系，尽量垂直地面安装。液流向上流动。建议选用EMC1204pm，EMC1204H。另外，设置数据处理功能里的平均功能，采取长时间平均，可以使测试结果稳定一些。

c) 如果环境温度与样品温度差异较大，或黏度较大时，**采取保温措施。

d) 如果样品温度变化频繁， (>1 C/min)，**订购在线温度调理器，或用户自己设计恒温措施。

e) EMC1204 传感技术对压力或流速不敏感。但是注意压力波动往往会影响温度稳定性，间接影响测试精度。

f) 矿化度/盐度是这类技术最敏感的影响因素，***解决办法是针对样品标定。

g) 注意环境温度，特别是室外安装时，推荐选用宽温型或工业型变送器。如果还达不到要求，可以订变送器恒温器，消耗功率<50W，以保持变送器电路板正常工作（注意，这种配置可能会影响防爆等级）。

h) 变送器上部300mm内保留空间，以便于维护。

i) 高温测试型变送器未部将增长约50-150mm。

j) 对有机物浓度测试， 1%浓度的含盐量变化的体系，该浓度计不适用;
