分层原油含水率计量检测仪____第三代原油含水率化验仪

特点

• 不用倒腾取样罐中原油，5秒钟完成一个标准取样罐的含水率化验，15秒钟完成一个罐的测试任务

• 允许建立8个标定表，以适应多达8种不同油品的测试

• 可以将瞬时测试值用键锁定显示

• 120个罐检测试值记录，和最后一次测试的分布数据

• 可阅读、删除记录。配置微型打印机打印测试记录，或通信到计算机

• 系统有背光灯，在黑暗环境可开灯照明

可测技术参数

温度 Temperature

液位 Liquid Level

水分 Moisture

界面高度 Interface

总体积量 Storage Volume

水含量 Water Volume

含水率 Moisture Volume Percent

净含油量 Net Oil Volume

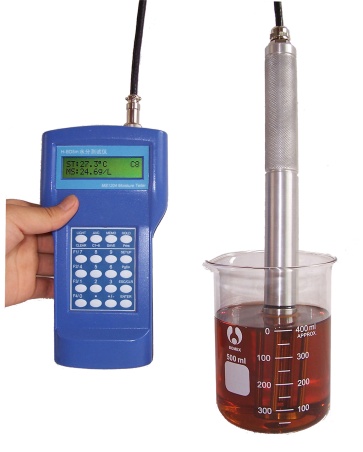

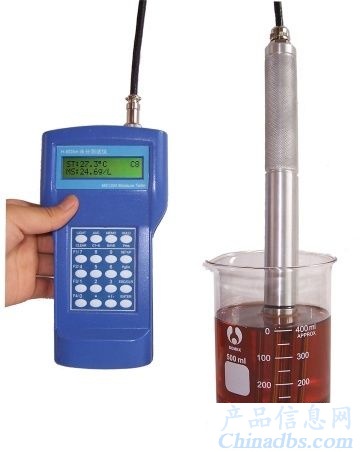

H-BD7 OilCupGager 分层原油含水检测仪，是专门为石油生产、储运、贸易等高含水原油检验工作设计的智能型快速油含水检测仪。该仪器内设8个软件标定表，用户可以按自己的需要建立多至8种油品的标定表，以提高不同油品的精确测量。

每一次罐检都可以自动记录不同深度位置的有关数据。最多可存储 128组过程检测数据，科学计算出平均含水率（默认为上下一致的容器）和明水界面深度。如果有标准圆桶直径或方形边长尺寸设置，仪器自动计算出总体积、含水量、含油量。如果录入了密度标准可以换算重量单位。可以在现场存储测试值。回到办公室，可以用打印机依次打印记录或上传计算机。特殊要求，也可以现场GPRS或微波通信发射上传。

本仪器可广泛应用于油田、石化、化工、及其它行业油含水化验，既使用化验室，也可以方便携带至现场化验。与传统化验方法相比，具有简单、快速、准确的特点。功能有无笔记录、可带打印机，可上传计算机，也可以无线发射通信。

用途 Utility

• 油田原油含水率化验

• 小容器油水计量测试

应用 Application

• 油田单井现场化验、小队集中化验，中心化验室化验，联合站或脱水站化验

• 3.5m一下小型现场油罐灌检

• 油罐车装卸检验用H-BD7-OilTankGager 更专业

原理 Working Principle

• 使用MS1204探测液体水分、界面和油泥层

• 采用静压法测试液面高度

• 测试温度对上述几个参数进行矫正

功能 Funcction

• 如果设置了密度(Gager自动测试)并建立了密度与温度的关系，可以计算出相当于标准温度的液位高度；如果设置了断面系数，可以计算出总存储体积、含水量、净油量，可以选择体积或重量单位。

• 如果有明显油/水界面，系统也可以检测到，并给出界面高度。

• 系统测试时显示各种瞬时参数。测试完毕既计算出统计储存参数，并可长期存储或发射通信。

• 关机或重新测试键选之前，系统存储最后一次测试过程的水分分布和液位高度的对应数据。这对于研究工作十分有用。可以输出到外插存储卡保存。

使用方法 Test Method

• 打开电源开关，只需将传感器慢速接近油表面并以每秒35-350mm的速度插入杯底即可完成测试。当仪器判断进入样品和到底时也会发出“嘀嘀”声提示。测试完成自动发出“嘀嘀嘀”声，LCD闪烁3次。

• 从罐顶一个适合尺寸(>62mm Dia.)的开口，将探头以<1m>的速度逐渐沉入到罐底。听到报警或观察到显示提示，既完成测试。

• 系统处理数据完毕，将本次测试结果显示在LCD上。直到你另行测试或关断电源。

• 按存储键才长期存储该次测试结果，不存储过程数据。

• 如果您需要分布数据，可以通过键盘操作调出最后一次的测试情况。并可打印或通信输出到计算机或存储卡。但机内不存储每一个样品的测试细节，只存储整个样品的含水率。

• 设置好打印格式和内容， 按即可打印，或输出到计算机，存储卡，或发射通信输出。

使用范围 Sample Limits

重油、原油、成品油，或其它比较规范的石油产品

不适用于悬浮物样品，密闭带压容器

性能指标 Specifications

技术参数

耐侯行：IP10

防暴等级：本安

仪表尺寸：98x120x35mm

仪表净重：200g

传感器尺寸：?30x300mm

传感器净重：400g

电缆长度：1.3m.特殊要求，订货说明

便携箱尺寸：300x400x150

便携箱毛重量：~3kg.

货运包装尺寸：400x500x250 标准为硬纸箱。特殊要求，订货说明

货运包重量：~7kg.

技术术语定义

液位高度:从液体表面到泥层表面或传感器探测到的底部的距离;在测试过程中显示的是插入深度。

界面高度: 70%含水率之位置，判断值可以设置

环境指标及供电 Environ and Supply

订货信息 Ordering Information

基本系统组成

选用辅助件

订货须知Ordering information:
