振动教学系统 9363

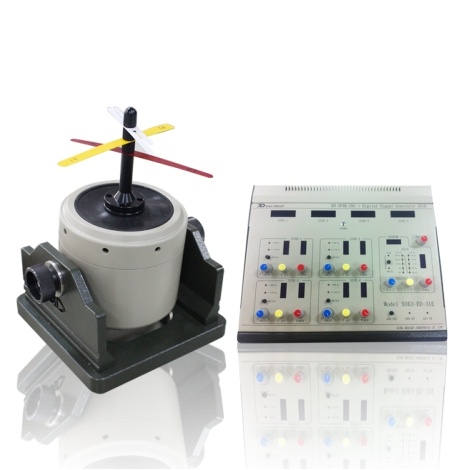

振动教学系统 9363图片
产地:台湾
最大加速度:10
台面尺寸:100×100*100
最大试验负载:2
额定频率范围:0-10,000 Hz
额定推力:2 kgf
仪器类型:电动振动台
索取资料及报价
产品介绍

有鉴于振动试验对于产业质量的提升日益重要,本公司除制造工业级的振动试验系统,现推出手提式展示型振动机,希望能藉以提升各行业的品管素质,以及对于振动有一个初步的概念。

展示种类:
正弦振动(Sine Vibration )展示,可同时启动四组正弦信号。
随机振动(Random Vibration )展示,具备白色噪音(White Noise)、粉红色噪音(Pink Noise),搭配高低通滤波器,达到不同频谱的需求。
程序集(PROGRAM Vibration) 展示(插卡式频谱)
提供外部信号输入端口(BNC),满足特殊应用展示需求。
提供S.G.信号输入端口SYNC.(BNC),满足特殊应用(闪光测频器)展示需求。

本试验机适合制造业、学术单位、研究机构的教育训练和研究分析使用,欢迎洽询,并备有专人展示及讲解。

正弦振动部份:
1. 共振现象说明、展示
2. 共振频率搜寻
3. 共振频宽特性展示
4. 共振模态、驻留观察(配合闪光测频器)
5. 振动节点展示
6. 共振频率消除(偏移)展示
7. 减振、吸振效果展示
8 .定频、扫描效果展示
9. 扫描时间长短效果展示
10. 有效、无效振动频率展示
11. 多组正弦信号合成展示:Multiple fix Sine展示、Fix Sine on Sweep Sine展示、 Multiple Sweep Sine展示
随机振动部份:
1. 白色噪音、粉红色噪音特性说明、展示
2. 随机振动特性说明
3. 高低通滤波效果展示
4. 随机振动与正弦振动不同点展示(优缺点)
5. SOR展示(Sine On Random)
Program振动展示
1. 特定产品频谱卡振动效果展示
2. Program vs Random vs Sine特点说明&展示
3. POR展示(Program On Random)
综合展示
Sine + Random + Program
正弦波信号产生器—4组(Sine Generator—4 sets
波型:正弦波(Sine Wave):
(1). 频率范围:0.3 - 500 Hz @ 0.05Hz/Step
(2). 频率范围:1 - 4000 Hz @ 0.05Hz /Step
扫描速率(Sweep rate) : 6 - 180 Sec. / 30段可调式
扫描功能:自动扫描/手动定频调整(Sweep function : Auto scan/Manual)
输出电压强度可调(O/P level adjustable)/ 30段可调式
频率范围开关切换Frequency range switch select
随机波信号产生器(Random Generator
白色噪音、粉红色噪音切换选择(White / Pink noise switch select)
高通滤波器:5组切换开关(High Pass Filter: OFF/5/20/100/200 Hz)
低通滤波器:5组切换开关(Low Pass Filter: 200/500/1K/2K/10K Hz)
输出电压强度可调(O/P level adjustable)/ 30段可调式
PROGRAMProgram Card module
Program on/off
Program level adjustable/ 30段可调式
放大器(Power Amplifier
工作电压O/P voltage : 0 - 15V rms
工作电流O/P Current : 0 – 2A
频率范围Freq. Range : 0.3 – 10000 Hz
电磁式振动机
推力︰2 kgf
频率响应︰0-10,000 Hz
输出max电流︰2 Amax

产品规格:

频率范围0.3- 4000 Hz@ 0.05Hz /Step
扫描速率6 - 180 Sec. / 30段可调
扫描功能自动扫描/手动定频调整
工作电压O/P voltage0 - 15V rms
工作电流O/P Current0 – 2A
频率范围Freq. Range0.3 – 10,000 Hz
慢速启动功能避免开启瞬间能量过大成系统损坏
推力2 kgf
频率响应0 ~ 10,000 Hz
输出电流2 Amax
冷却方式高压气冷
