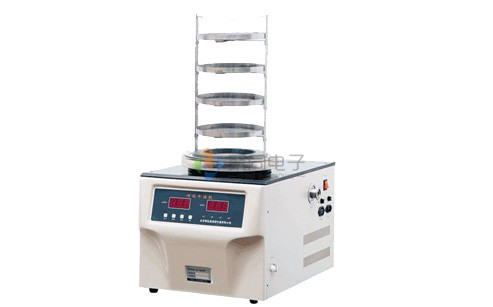

小型冷冻干燥机FD-1A-50食品冻干机

冷冻干燥机是将含水物品预先冻结，然后将其水分在真空状态下升华而获得干燥物品的一种技术方法。经冷冻干燥处理的物品易于长期保存，真空冷冻干燥机加水后能恢复到冻干前的状态并保持原有的生化特性。主要应用于药品、生物制品、化工及食品工业，对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷冻干燥技术更能显示其优越性。

技术参数

◆冷凝温度：-50℃

◆真 空 度：< 15Pa

◆冻干面积：0.12㎡

◆盘装物料：1.2 升

◆捕水能力：3kg/24h

◆样 品 盘：Φ200mm×4层

◆电源要求：220V 50Hz 1100W

◆主机尺寸：405×630×322mm

标准配置

台式主机、2升国产真空泵、普通干燥装置（样品盘4个）

冷冻干燥系统的介绍:

基本的冷冻干燥系统包含：

▲ 一个抽真空系统：来克服阻碍因素及加速气体流动；

▲ 一个干燥室或多歧管;

▲一个热源来供予能量 ;

▲一个低温冷凝器，使蒸气压差大化并捕捉蒸气使之冻结，防止水蒸气污染真空泵.

冷冻干燥可分

普通型 FD-1A-50，FD-1A-80

压盖型 FD-1B-50，FD-1B-80

多歧管型FD-1C-50，FD-1C-80

多歧管压盖型FD-1D-50， FD-1D-80

真空冷冻干燥机(简称冻干机)主要由真空冷冻干燥箱(简称冻干箱)、真空系统、制冷系统、加热系统及自动控制系统等几部分组成。

211 干燥箱

干燥箱是一个真空密闭容器，是冷冻干燥设备的重要组成部件之一，是干燥过程中传热和传质的场所，它的性能好坏直接影响到冷冻干燥设备的性能。如果带有蒸汽消毒灭菌功能，冻干箱还应是一个低压内压容器。干燥室的形状主要有圆形和矩形两种。圆形干燥室操作容易、强度高、制作费用低，但其内部空间利用率低。矩形干燥室空间利用率高，但制造费用高。

212 真空系统

真空系统包括真空干燥室、隔离阀、水蒸气捕集冷凝器、真联式旋片真空泵、联接管道以及放气阀等。系统内空气水蒸气的抽除是由真空泵来完成的。当真空泵工作时，打开隔离阀，真空干燥室内的空气及水蒸气经过水蒸气捕集冷凝器捕获水分后进入真空泵，由真空泵排气口排出系统外。为了防止经水蒸气捕集冷凝器后抽除的气体中仍含有极少量的水蒸气进入泵内，系统配气镇阀。冷冻干燥时，打开气镇阀。在真空泵的排气口装有油雾捕集器，以防止排出气体中烟雾污染室内环境。

213 加热系统

为了使冻结后制品中的水蒸气不断地从冰晶中升华出来，就必须提供水蒸气升华所需的足够热量，因此要有加热系统。加热系统除加热板以外，还包括热媒加热罐、换热器、气动调节阀、循环泵及管路、阀门、液位计、温度传感器等。

214 制冷系统

水蒸气凝结器又称为冷阱，是制冷系统的主要部件。在1313Pa真空下，质量为1g的冰升华可生成100m3的水蒸气。若这大量的水蒸气不加以处理而由真空泵抽出，则需要大容量的抽气机才能维持所需的真空度。冷阱的作用是将干燥室中的水蒸气冷凝吸附变成冰，以免进入真空泵，一方面可以减小真空泵的工作负担，另一方面能够保证干燥室具有较低的真空度。

215 自动控制系统

自动控制系统是冻干机的指挥机构。冻干机的控制包括制冷机、真空泵的起、停，加热温度的控制，物料温度、冷阱温度、真空度的测试与控制，自动保护和报警装置等。自动控制系统的功能是对冻干机的各个重要参数进行测量、显示;根据预先的设置对冻干机进行精确控制，使其运行在规定的状态，可对故障状态报警并自动应急处理。通过测量和记录冻干过程的工艺参数，可以完整地了解整个冻干过程;对这些参数实施有效的控制，则可以实现对整个冻干过程的优化，即在保证产品质量的前提下，提高生产效率以及减小能量消耗。

主要特征

●冷冻干燥机采用不锈钢冷阱和台面，清洁卫生，美观耐腐蚀。

●台式设计，紧凑，占用台面小。

●外形美观，人体工学设计，操作方便。

●采用全封闭制冷机组，温度低，捕水能力强，高效可靠，噪音低。

●采用风冷方式散热，不需水冷却。

●真空连接采用通用标准件，拆卸安装简易方便，密封性能可靠

●冷阱开口大，带样品预冻功能。

●冷冻干燥机的冷阱为全不锈钢，冷阱内无盘管，光洁耐腐蚀。

●冷阱温度及样品真空度均采用LED数字显示，简洁明确;

●聚同设计导流筒，提高冷阱有效面积，快速冻干。

●原装充气阀，可充干燥氮气或惰性气体。

●设计的触摸软键可快速准确地实现各功能设置，操作简单方便;

●透明钟罩式干燥室，自然加热，安全直观。

●行业标准真空接口，可与多种真空泵联用。

●设计的不锈钢样品架，普通型样品盘间距可调，层数自由设定;

●样品温度显示（可选配）。
