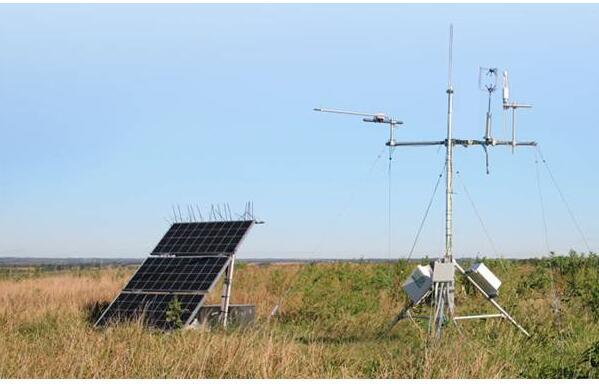

用途:1000型开路涡动协方差系统是一种微气象学的测量方法,它使用快速响应的传感器,运用涡动协方差技术,来测量大气下垫面界面上的物质交换和能量交换。涡动协方差系统可以测量显热通量、潜热通量、动量通量、摩擦风速,以及二氧化碳通量。应用在边界层理论研究、大气扩散、能量收支研究、水分及其它物质收支研究等很多领域。
数据采集器:
CR1000数据采集器 |
最大扫描速率 | 100 Hz |
模拟输入通道数量 | 16个单端或8个差分 |
脉冲通道 | 2个 |
开关激发通道 | 3个电压 |
数字端口 | 8个I/O或4个RS-232 COM |
通讯/数据存储端口 | 1个CS I/O、1个RS-232、1个平行外设 |
开关12V | 1个 |
输入电压范围 | ±5 VDC |
精度 | 0~+40℃时±(读数0.06%+漂移),-25~+50℃时±(读数0.12%+漂移),-55~+85℃时±(读数0.18%+漂移) |
模拟电压分辨率 | 差分:667 μV(±5000mV)、333 μV(±2500mV)、33.3 μV(±250mV)、3.33 μV(±25mV)、1.0 μV(±7.5mV)、0.33 μV(±2.5mV);基本:1333 μV(±5000mV)、667 μV(±2500mV)、66.7 μV(±250mV)、6.7 μV(±25mV)、2.0 μV(±7.5mV)、0.67 μV(±2.5mV) |
A/D分辨率 | 13位 |
工作温度 | 标准:-25~+50℃;扩展:-55~85℃ |
内存 | 2MB闪存(操作系统),4MB(CPU使用、程序存储和数据存储) |
供电 | 9.6~16 VDC |
耗用电流 | 典型0.7 mA,最大0.9 mA(休眠模式);典型1~16 mA(不带RS-232通讯);典型17~28 mA(带RS-232通讯) |
尺寸 | 23.9×10.2×6.1厘米 |
重量 | 1公斤 |
支持协议 | PakBus、Modbus、DNP3、FTP、HTTP、XML、POP3、SMTP、Telnet、NTCIP、NTP、SDI-12、SDM |
AM16/32B通道扩展板 |
模拟输入通道数量 | 16~32个差分 |
供电 | 9.6~16 VDC |
耗电(典型) | 静止:<210 μA,激活:6 mA |
重置水平 | 闲置:<0.9 V,激活:3.3~8 V |
时钟水平最大电压 | 8 VDC |
最小时钟脉冲宽度 | 1 ms |
继电器最大动作时间 | 20 ms |
继电器工作 | 先开后合接点 |
初始继电器电阻,关闭 | 0.1 Ohm |
最大开关电流 | 500 mA |
最小触点寿命 | 107结束 |
CE标准 | EN 61326: 1998;EN 55022: 1998 Class B |
静电放电 | 空气放电:符合IEC61000-4-2,测量等级4(±15 kV);接触放电:符合IEC61000-4-2,测量等级4 (±8 kV) |
浪涌 | 符合IEC61000-4-5,测量等级3(±2 kV,2 ohms耦合阻抗) |
工作温度 | 标准:-25~+50℃;扩展:-55~85℃ |
工作湿度 | 0~95%,非冷凝 |
尺寸 | 10.2厘米×23.9厘米×4.6厘米 |
重量 | 0.7公斤 |
二氧化碳水汽分析仪:
LI-7500A开路二氧化碳水汽分析仪 |
二氧化碳 |
校准范围 | 0~3000 μmol/mol |
精度 | 小于读数的1% |
零点漂移(/℃) | 典型±0.1 ppm,最大±0.3 ppm |
RMS噪声 (典型370 ppm CO2和10 mmol/mol H2O) | 5 Hz:0.08 ppm;10 Hz:0.11 ppm;20 Hz:0.16 ppm |
增益漂移(%的读数/℃) | 典型±0.02%,最大±0.1%,@370 ppm |
对H2O敏感度(mol CO2/mol H2O) | 典型±2.00E-05,最大±4.00E-05 |
水汽 |
校准范围 | 0~60 mmol/mol |
精度 | 小于读数的2% |
零点漂移(/℃) | 典型±0.03 ppt,最大±0.05 ppt |
RMS噪声 (典型370 ppm CO2和10 mmol/mol H2O) | 5 Hz:0.0034 ppt;10 Hz:0.0047 ppt;20 Hz:0.0067 ppt |
增益漂移(%的读数/℃) | 典型±0.15%,最大±0.30%,@20 ppt |
对CO2敏感度(mol H2O/mol CO2)) | 典型±2.00,最大±0.05 |
其他性能 |
数据存储 | 可拔插U盘,标配4GB,最大支持16GB |
数据通讯 | 以太网、同步设备用于测量(SDM;>50Hz),RS-232(115200波特率,最大每秒20个记录数据),6 DACs(0~5V;300 Hz) |
输入 | 以太网,4个模拟输入通道 |
工作温度 | -25~+25℃(可扩展-40~+50℃) |
供电 | 10.5~30 VDC |
功耗 | 常规12W(启动时候最大30W) |
类型 | **,非扩散红外气体分析 |
带宽 | 5Hz、10 Hz或20 Hz,用户选择 |
用户界面 | 基于Windows |
LI-7550分析仪接口单元 |
外部尺寸 | 35厘米×30厘米×15厘米 |
重量 | 4.4公斤 |
LI-7500A开路二氧化碳和水汽分析仪 |
尺寸 | 直径6.5厘米×长度30厘米 |
重量 | 0.75公斤 |
电缆长度 | 5米(数据和IRGA电缆) |
7550-101传感器接口 |
输入 | 4个通用±5V |
尺寸 | 11.5厘米×6.5厘米×4.2厘米 |
重量 | 0.39公斤,包含托架 |
超声波风速仪:
WindMaster Pro三维超声波风速仪 |
风速 |
测量范围 | 0~65 m/s |
精度 | 标准:<1.5% RMS @ 12 m/s,定制:<1.0% RMS @ 12 m/s |
分辨率 | 0.01 m/s |
风向 |
测量范围 | 0~359° |
精度 | 标准:2°@ 12 m/s,定制:0.5°@ 12 m/s |
分辨率 | 0.1° |
超声波温度 |
测量范围 | -40~+70℃ |
分辨率 | 0.01℃ |
声速 |
测量范围 | 300~370 m/s |
分辨率 | 0.01 m/s |
精度 | <±0.5% @ 20℃ |
测量 |
内部采样速率 | 32Hz |
输出速率 | 1、2、4、8、10、16、20、32Hz |
测量范围 | m/s、mph、kph、knots、ft/min |
格式 | UVW、极性和NMEA |
平均值 | 0~3600秒 |
数字输出 |
通讯 | RS232、RS422和RS485 |
波特率 | 2400~115200 |
格式 | ASCII |
供电规格 |
供电需求 | 9~30V DC(55mA @ 12V DC) |
机械规格 |
重量 | 1.7公斤 |
尺寸 | 750毫米×240毫米 |
工作环境 |
防护等级 | IP65 |
相对湿度 | <5%~100% RH |
工作温度 | -40~+70℃ |
降雨 | 300毫米/小时 |
EMC | Emissions BS EN 61000-6-3、Immunity BS EN 61000-6-2 |
空气温湿度传感器:
41382VC空气温湿度传感器 |
空气相对湿度 |
测量范围 | 0~100%RH |
测量精度 | ±1% RH(+20~+25℃) |
稳定性 | 优于±1% RH/年 |
反应时间 | 10秒(没有过滤) |
传感器类型 | Rotronic Hygromer |
空气温度 |
测量范围 | -50~+50℃ |
测量精度 | ±0.3℃(+23℃) |
反应时间 | 10秒(没有过滤) |
传感器类型 | 铂电阻 |
供电 |
输出信号 | 0~1 VDC |
供电 | 8~30 VDC 7mA |
推荐电缆 | 5芯屏蔽线 |
净辐射传感器:
CNR4净辐射传感器 |
短波辐射传感器 |
波长范围 | 300~2800nm(50%点) |
灵敏度 | 10~20 μV/W/m2 |
阻抗 | 20~200Ω,典型50Ω |
响应时间 | <18秒(95%) |
非线性 | <1%(0~1000 W/m2辐射度) |
灵敏度的温度依赖性 | <4%(-10~+40℃) |
测量范围 | 0~2000 W/m2 |
倾斜误差 | <1% |
零点误差A | <15 W/m2(0~200 W/m2/红外净辐射) |
零点误差B | <3 W/m2(在5K/h温度变化),<1 W/m2(安装CVF4) |
视场角 | 上部180°,下部150° |
方向误差 | <20 W/m2(角度最大80°和1000 W/m2辐射度) |
测量范围 | 0~2000 W/m2 |
非稳定性 | <1% |
光谱选择 | <3%(350~150nm光谱间隔) |
每日总的不确定性 | <5%(95%可信度) |
WMO标准 | 良好等级 |
ISO标准 | 一等 |
仪器校准 | ISO 9847:1992 annex A.3.1 |
长波辐射传感器 |
波长范围 | 4500~42000nm(50%点) |
灵敏度 | 5~15 μV/W/m2 |
阻抗 | 20~200Ω,典型50Ω |
响应时间 | <18秒(95%) |
非线性 | <1%(-250~+250 W/m2辐射度) |
灵敏度的温度依赖性 | <4%(-10~+40℃) |
倾斜误差 | <1% |
窗口加热偏移 | <6 W/m2(0~1000 W/m2/太阳辐射度) |
视场角 | 上部180°,下部150° |
净辐射测量范围 | -250~+250 W/m2 |
非稳定性 | <1% |
光谱选择 | <5%(8000~14000nm光谱范围) |
每日总的不确定性 | <10%(95%可信度)室内校准 |
温度传感器 | 热敏电阻和Pt-100 |
整体 |
工作温度 | -40~+80℃ |
工作湿度 | 0~100% RH |
电缆长度 | 标准10米,可选20米和50米 |
尺寸 | 长度405毫米×高度47~66毫米 |
重量 | 850克(不含电缆) |
防护等级 | IP67 |
热通量传感器:
HFP01SC自校准热通量传感器 |
热通量传感器 |
测量范围 | ±2000W/m2 |
额定灵敏度 | 50 μV/Wm2 |
标称电阻 | 2 W |
温度范围 | -30~+70℃ |
精度 | ±3% |
尺寸 | 直径80毫米×厚5毫米 |
重量 | 200克 |
加热器 |
额定电阻 | 100 W |
输入电压 | 9~15 VDC |
输出电压 | 0~2VDC |
校准周期 | 在1.5W时±3分钟,一般每3小时或6 小时一次 |
平均消耗电源功率 | 0.02~0.04W |
产地:美国
