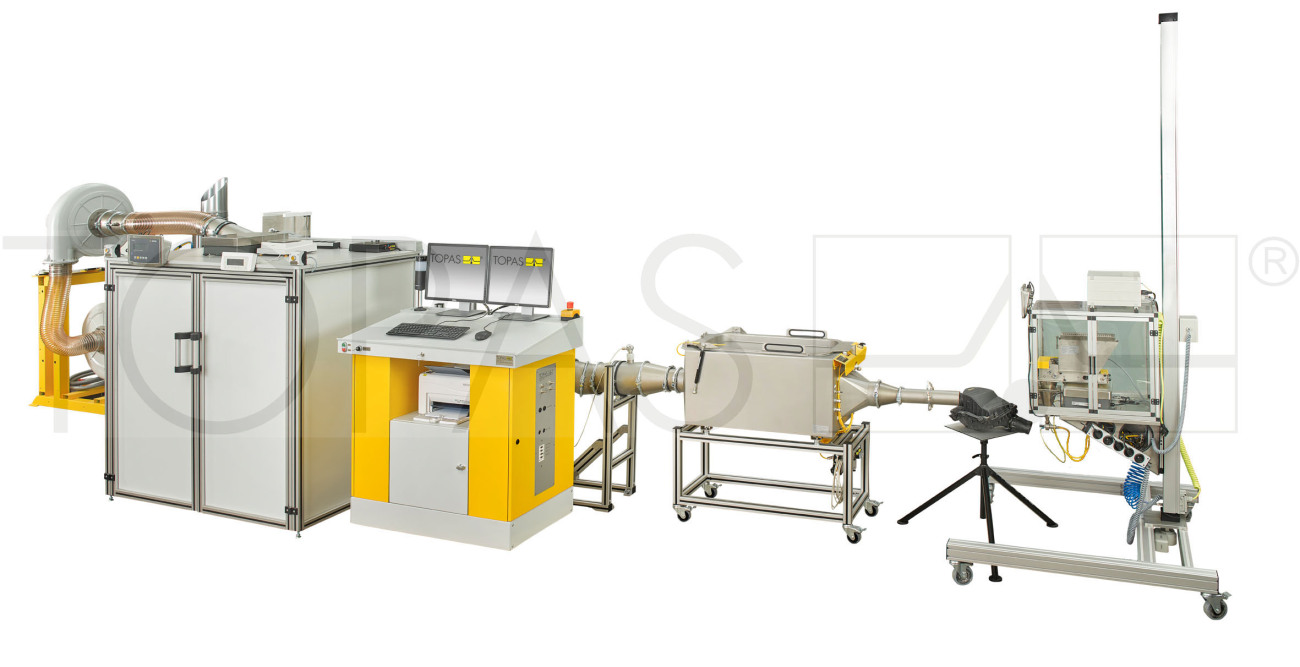

ABP-115滤清器测试台（如图1）是依据标准ISO-5011设计出用来测试汽车滤清器设备，可对滤清器的压差、容尘量、计重效率和分级效率进行有效的测试。

二、测试指标

l 不同流量下的压差测试

l 容尘量测试

l 计重效率测试

l 分级效率测试（额外功能）

l 水分离性能测试（可增加水测试模块）

三、ABP-115汽车滤清器测试台主要由以下几个部分组成：

l 带罩的粉尘气溶胶发生器SAG-420，符合ISO标准且耐用的喷嘴，在线的质量流量控制

l 压差测试单元

l 用于袋式过滤器的**过滤器罩子

l 带数据转换的称量**过滤器和被测过滤器样品的天平

l 压差传感器、空气流量传感器和温、湿度传感器

l 由变频机和节流阀控制的大流量鼓风机

四、功能测试

1）容尘量测试

2）水测试

3）压差测试

4）计重效率

5）分级效率

五、仪器基本参数

? 空气流量：2-50m3/min（标况下，20℃，1013hPA）

? 压差：测试样品处最大150hPa

? 可选粉尘：ISO 12103-A2 (Fine)、ISO 12103-A4 (Coarse)、Soot

? 压缩空气：6bar

? 电源：400VAC，125A
