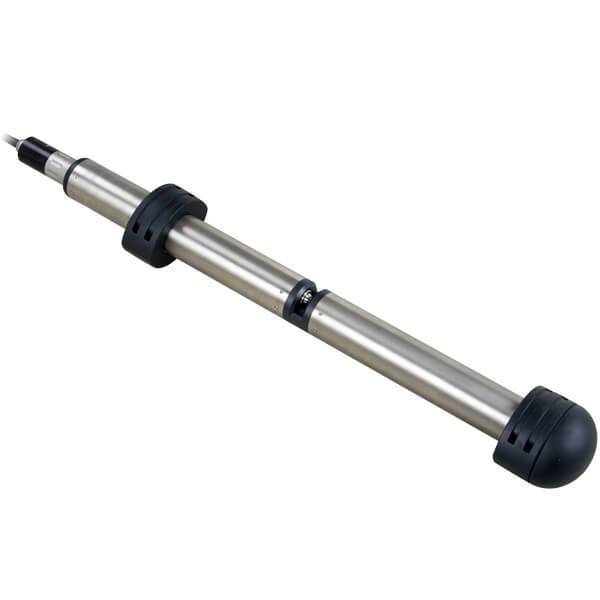

WTW 全光谱扫描系列COD/BOD/TOC/DOC/SAC/TSS/UVT/硝氮/亚硝氮光谱探头
> 测量原理
不同于单个波长测试的原理，UV-VIS系列探头采用256个检测二极管，提供在紫外可见波段 (200 - 720nm，
UV-VIS探头) 或紫外波段(200 - 390nm， UV探头) 内的光谱测量，这样光谱测量技术才能更准确区分硝氮、亚硝氮和COD等成分。通过光谱测量技术，探头可以直接对介质中的各项碳、氮指标进行在线检测。先进的光谱分析技
术从大量光谱数据中得出数学模型，应用于分析现场水样光谱，进而得出测试参数浓度。用户可根据具体应用需求 (入水口、曝气池或出水口) 选择不同算法以获得最可靠的测量结果。宽波段范围的优化补偿能补偿浊度对测量
的影响。
> 典型应用
用于干净水体在线监测、污水处理厂过程入水口峰值监测、曝气池精确曝气优化、出水口有机碳、硝氮、亚硝氮和悬浮物等指标的现场在线监测。
> 优势
内置超声波清洗
如右图所示，一体化探头内置超声波清洗装置，能够持续清除蓝宝石测量视窗上的污垢。超声波清洗系统从一开始就防止了灰尘附着和结垢，保证了连续测量的准确可靠。特殊环境，可另加空气清洗配件。
坚固耐用 操作简便无备品备件
■ 探头本体采用钛和PEEK ■ 现场直接投放探头 ■ 一体式结构
■ 自动防震保护 ■ 无须采样和预处理 ■ 无移动组件，内置三重
■ 可以用于腐蚀性介质 ■ 实时显示，响应迅速 ■ 密封结构，无漏水危险
测试准确
■ 零点的长期稳定性：全测试光谱范围内自动漂移补偿，无需常规调零，测试结果重复性高
■ 测试与参比光对称设计：完全相同的光学组件、光强度、光束数目、光学路径长度保证高精度的测量
■ 256个检测二极管，进行256个波长测试，浊度修正和水体本底补偿，无浊度干扰，更好地补偿水质变化
■ 根据水样浓度自动调节光束数目，不会产生过饱和或过低的信号，多重保证测量数据准确性
运行成本低廉
■ 无需常规维护
■ 无需化学试剂
■ 无需备用零件
技术指标 |
型号 | NitraVis 701 IQ (TS) | NitraVis 705 IQ (TS) | NiCaVis 705 IQ | NitraVis 701 IQ NI | NitraVis 705 IQ NI | NiCaVis 701 IQ NI | NiCaVis 705 IQ NI | CarboVis 701 IQ ( TS) | CarboVis 705 IQ ( TS) | NiCaVis 705 IQ SF | NiCaVis 705 IQ NI SF |
光程 | 1mm | 5mm | 5mm | 1mm | 5mm | 1mm | 5mm | 1mm | 5mm | 5mm | 5mm |
波长范围（nm） | 200-720 | 200-720 | 200-720 | 200-390 | 200-390 | 200-390 | 200-390 | 200-720 | 200-720 | 200-720 | 200-390 |
量程/分辨率 |
NO3-N (mg/l) | 0.0～ 150.0; 0.1 | 0.00～ 50.00;0.01 | 0.00～ 50.00;0.01 | 0.0～ 150.0;0.1 | 0.00～ 50.00;0.01 | 0.0～ 150.0;0.1 | 0.00～ 50.00;0.01 | | | 0.00～ 50.00;0.01 | 0.00～ 50.00;0.01 |
NO2-N (mg/l) | | | | 0.00～ 75.00;0.01 | 0.00～ 25.00;0.01 | 0.00～ 75.00;0.01 | 0.00～ 25.00;0.01 | | | | 0.00～ 25.00;0.01 |
COD (mg/l) | | | 0.0～ 800.0;0.1 | | | 0～20000 (总)/12500 (溶解);1 | 0.0～800.0 (总/溶解); 0.1 | 0～20000 (总)/12500 (溶解);1 | 0.0～800.0 (总/溶解); 0.1 | 0.0～800.0 (溶解); 0.1 | 0.0～800.0 (溶解); 0.1 |
TOC (mg/l) | | | 0.0～ 500.0;0.1 | | | 0～20000;1 | 0.0～ 500.0;0.1 | 0～20000;1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 |
DOC (mg/l) | | | 0.0～ 500.0;0.1 | | | 0～12500；1 | 0.0～ 500.0;0.1 | 0～12500;1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 |
BOD (mg/l) | | | 0.0～ 500.0;0.1 | | | 0～8000;1 | 0.0～ 500.0;0.1 | 0～8000; 1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 |
SAC254 (1/m) | | | 0.0～600.0 (总);0.1 | | | 0～5000 (总);1 | 0.0～600.0 (总);0.1 | 0～5000 (总)/3000 (溶解);1 | 0.0～600.0 (总/溶解);0.1 | 0.0～600.0 (总/溶解);0.1 | 0.0～600.0 (总); 0.1 |
UVT254 (%) | | | 0.0～ 100.0;0.1 | | | 0.0～ 100.0;0.1 | 0.0～ 100.0;0.1 | 0.0～ 100.0;0.1 | 0.0～ 100.0;0.1 | 0.0～100.0 %(总/溶解); 0.1 | 0.0～100.0 (总);0.1 |
（TS） | 0.00～ 20.00 ; 0.01 g/L | 0.0～ 900.0 ; 0.1mg/l | | | | | | 0.00～ 15.00 ; 0.01g/L | 0.0～ 900.0 ; 0.1mg/l | 0.0～ 900.0 ; 0.1mg/l | |
介质温度 | 0℃～45℃ |
介质pH 范围 | 4～12 |
流速范围 | < 3 m/s |
准确性 | NO2～N， NO3～N：±3% 测试值±0.5mg/l；COD：±5% 测试值±2.5mg/l；TS：±5% 测试值±50mg/l |
校准曲线 | 内置工厂校准曲线，可用于不同处理工艺段的COD等监测 |
校准 | 1～2点校准。传感器储存原始校准数据和零点数据，控制器储存用户校准数据 |
清洗 | 具有超声波自动清洗功能，有效避免污垢和污泥附着，维护成本低。特殊环境应用可以外加空气清洗模块 |
材质 | 传感器本体：钛，PEEK；测量窗口：蓝宝石 |
防护等级 | IP68; 电防护等级III |
耐压 | 1巴 |
功率 | 2020：8W; 28X：3.5W |
更多产品信息，请咨询（佰科汇）
