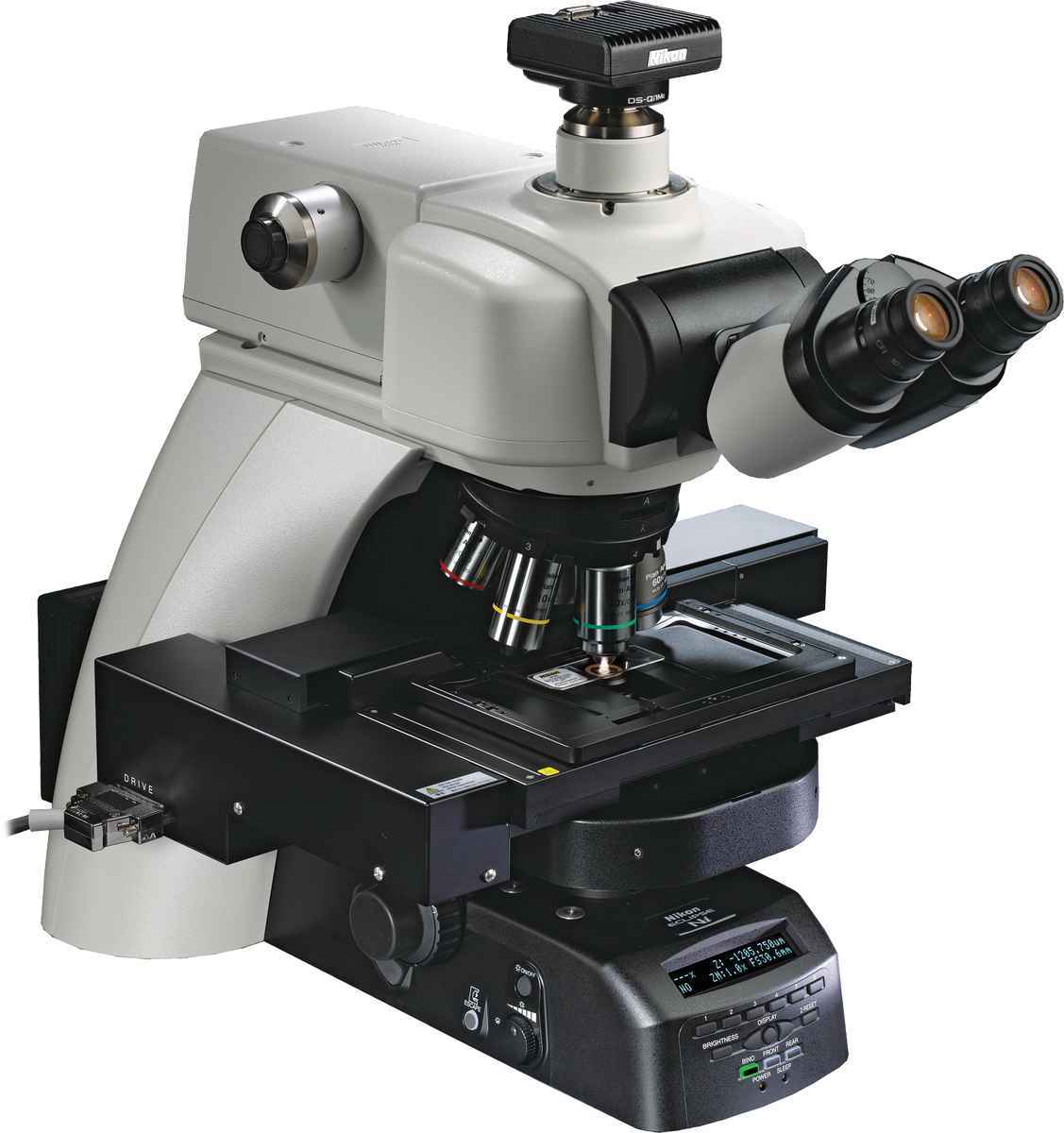

尼康 ECLIPSE Ni-E 正置显微镜全电动和先进的研究级正置显微镜,提供多维图像的自动采集功能。具有灵活的系统可扩展性,并支持广泛的先进研究应用。凭借尼康专有的层结构,可更换的聚焦机制,从载物台调焦到物镜转换器调焦,各种电动配件,以及自动变化的观察条件,Ni-E扩大了应用范围,为所有先进的生物科学和医学研究提供**的解决方案。
尼康 ECLIPSE Ni-E 正置显微镜主要特性:
1.层结构提高了系统的可扩展性
2.各种电动配件包括电动激发和发射滤光片转盘,可根据应用定制组合。
3.可以针对应用修改调焦机制
4.通过物镜转换自动调整
5.可以将选定的观察条件指定给各个按钮,只需按一下按钮即可进行更改
6.高精度电动对焦
7.**光学性能
8.极简的操控性
Ni-E载物台聚焦型 | Ni-E物镜转盘调焦型 | Ni-U | |
| | | |
| | | |
| | | |
光学系统 | CFI60 无限远光学系统 | CFI60 和 CFI75 无限远光学系统 | CFI60 无限远光学系统 |
调焦 | 通过电动载物台上/下移动 | 通过电动物镜转盘上/下移动 | 通过手动载台上/下移动 |
(行程从焦点计) | (向上2毫米/向下13毫米) | (向上13毫米/向下2毫米) | (向上3毫米/向下26毫米) |
| 内置线性编码器,分辨率:0.025μm | |
| 电动释放和重新聚焦机制 | |
| 同轴粗/细聚焦 |
照明 | 卤素灯(12V100W) | 卤素灯(12V100W) |
| NI-ND-E电动ND滤光片(可选) | |
| 内置复眼镜头, |
| 内置NCB11,ND8,ND32滤镜(可拆卸,可安装一个附加滤镜)和漫射器(不可拆卸) |
| ND2滤镜(可选 |
控制 | 透射光开/关开关,带预设功能的强度控制旋钮 |
| 图像捕捉按钮 |
| 内置电动控制开关 | — |
| 显微镜摄像机控制单元DS-L4 | 显微镜摄像机控制单元DS-L4(可选) |
| NI-ERG NI Ergo Controller(可选) | NI-SRCP简易遥控器(可选) |
供电单元 | 所有配置的外部电源NI-CTLA控制盒A | 内置卤素灯电源的 |
| | NI-CTLB控制盒B在组合电动/智能选项时是必需的。 |
目镜(F.O.V. mm) | CFI 10x (22) |
| CFI 12.5x (16) |
| CFI 15x (14.5) |
| CFI UW10x (25) |
管镜FOV22毫米(目镜/端口) | C-TB 双目镜筒 |
| C-TE2 人体工学双目镜筒 (100/0, 50/50 带 C-TEP2 DSC 端口) |
| 倾角:10-30度,延伸至40毫米 |
管镜FOV25 mm * 1(目镜/端口) | C-TF三目镜筒F(100 / 0,0 / 100) |
| C-TT三目镜筒T(100 / 0,20 / 80,0 / 100) |
| C-TT-C三目镜筒(100 / 0,0 / 100, for confocal)* 2 |
| NI-TT 四通镜筒(目镜/上端口/后端口:100/0 / 0,0 / 100 / 0,0 / 0/100) |
| 倾角:15-35度 |
| NI-TT-E电动四通倾斜目镜筒(目镜/上端口/后端口:100/0 / 0,0 / 100 / 0,0 / 0/100) | — |
| 倾角:15-35度 | |
端口(FOV11毫米) | 符合人体工程学的双目C-TEP2 DSC端口(带C型安装适配器,0.7x) |
| NI-BPU后端口单元(带C型安装适配器,1.0x) |
| NI-RPZ DSC变焦端口,用于四通目镜筒(带C型安装适配器,手动变焦,0.6x - 2.0x) |
| NI-RPZ-E电动DSC变焦端口,用于四通目镜筒(带C型安装适配器,电动变焦,0.6x - 2.0x) | — |
支持臂 | NI-SAM 标准臂 |
| NIE-CAM 接触臂(用于电动/智能选项) | NIU-CAM 接触臂(用于电动/智能选项) |
物镜转盘 (电动) | NI-N7-E电动七孔物镜转盘 | — | NI-N7-E电动七孔物镜转盘 |
| NI-ND6-E电动六孔DIC物镜转盘 | | NI-ND6-E电动六孔DIC物镜转盘 |
物镜转盘 (智能) | NI-N7-I智能七孔物镜转盘 | — | NI-N7-I智能七孔物镜转盘 |
| NI-ND6-I智能六孔DIC物镜转盘 | | NI-ND6-I智能六孔DIC孔物镜转盘 |
物镜转盘 (手册) | D-ND6六孔DIC物镜转盘 | FN-S2N滑动物镜转盘(适用CFI60物镜) | D-ND6六DIC孔物镜转盘 |
| CN 六孔物镜转盘 | 转换2个物镜,DIC滑块可插入 | C-N 六孔物镜转盘 |
| C-NA 带检偏器插槽六孔物镜转换器 | FN-MN-H单物镜支架 (对于CFI75目标) | C-NA 带检偏器插槽六孔物镜转盘 |
| L-NU5通用五孔防静电物镜转盘 | DIC滑块可插入 | L-NU5通用五孔防静电物镜转盘 |
| L-NBD5 BD五孔防静电物镜转盘 | | L-NBD5 BD五孔防静电物镜转盘 |
载物台 | NIE-CSRR2右手柄可旋转陶瓷涂层载物台,带2S支架 | FN-3PS2 FN1标准型 | C-SR2S右手柄带2S支架 |
| 交叉行程 78(X) x 54(Y) mm | 交叉行程 30(X) x 30(Y) mm | |
| 手柄高度和扭矩可调 | | C-CSR1S右手柄陶瓷涂层台,带1S支架 |
| | | C-CSR右手柄陶瓷涂层舞台 |
| | | NIU-CSRR2右手柄可旋转陶瓷涂层平台,带2S支架 |
| | | 交叉行程 78(X) x 54(Y) mm |
| NI-S-E电动XY平台 | 手柄高度和扭矩可调 |
| 标示刻度:0.1微米 | |
| NI-SH-D培养皿架(可选) | |
载物台支架 | NI-SSR 载物台支架(适用于电动通用聚光镜和可旋转/电动平台) | 用于聚焦物镜转盘的NI-SSF支架(适用于LWD聚光镜和FN1标准/电动级) | NI-SSR 载物台支架(用于可旋转载物台) |
| | | |
| | | NI-SS载物台支架(用于不可旋转的阶段) |
聚光镜(电动) | NI-CUD-E电动**聚光镜干式 | — | — |
| 用于DIC,相差,暗场观测 | | |
| 附加NI-SSR 载物台支架上 | | |
聚光镜(手册) | NI-CUD通用聚光镜干式(NA 0.88) | FN-C LWD聚光镜NA 0.78(用于DIC和斜光照明) | NI-CUD通用聚光镜 |
| C-AB阿贝聚光镜(NA 0.90) | | CC 消色差聚光镜NA 0.9 |
| C-AR消色差聚光镜(NA 0.80) | | 暗场聚光镜(干式) |
| C-DO 暗场聚光镜(油,NA 1.20-1.43) | | CC 滑动消色差聚光镜2-100x |
| C-DD暗场聚光镜(干式,NA 0.80-0.95) | | CC转盘式相差聚光镜* 3 |
| C-AA消色差/ Aplanat聚光镜(NA 1.40) | | X LWD聚光镜 |
| C-SA滑动消色差聚光镜2-100x(NA 0.90) | | |
| C-SW消色差摆动式聚光镜1-100x(NA 0.90 / 0.11) | | |
| C-SWA消色差摆动式聚光镜2-100x(NA 0.90 / 0.22) | | |
| C-LAR LWD消色差聚光镜(NA 0.65) | | |
| D-CUO DIC聚光镜(油,NA 1.40) | | |
能量消耗 | 211W (最大卤素灯强度和完全电动选项) | 96W (最大卤素灯强度和完全电动选项) | 主体: 133W (最大卤素灯强度) |
| | | 控制箱 B: 29W (带全电动选项) |
重量(约) | 29 公斤(带电动四通目镜筒的落射荧光配置) | 42 公斤 (带电动四通镜筒光活化配置) | 20 公斤 |
| | | (Brightfield配置符合人体工程学的双目镜筒) |
落射荧光照明器 | Ni-E | Ni-E | Ni-U |
| 载物台聚焦型 | 物镜转盘聚焦类型 | |
荧光转盘 | 可安装6个荧光滤光块,适用于荧光转盘的高信噪比荧光激发光背景消除装置 |
| NI-FLT6-E电动落射荧光转盘 |
| 电动快门,状态检查功能*4 |
| NI-FLT6-I转盘 |
| 手动快门,状态检查功能*4 |
| NI-FLT6落射荧光转盘 |
| 手动快门 |
荧光块 | NI-FLEI 落射荧光附件 |
| 孔径光阑和视场光阑(可对中/可拆卸),ND滤光片(ND4,ND8,ND16) |
| NI-PAU Ni 光活化单元(405 nm至650 nm激光器) |
选项 | NI-BAW-E电动发射滤光片转轮 | NI-SH-E电动光闸 |
| 可安装7个滤光片,相邻位置之间0.2秒 | 打开和关闭状态之间0.012秒 |
| NI-EXW-E电动激发滤片转轮 | |
| 可安装8个滤光片,相邻位置之间0.15秒 | |
| NI-SH-E电动光闸 | |
| 打开和关闭状态之间0.012秒 | |
落射照明光源 | C-HGFI/HGFIE HG 预装中心光纤照明 Intensilight (130W) |
| 汞灯箱和电源 (100W)*2 |
| Xe Lamphouse和电源 (75W)*2 |
| 卤素灯箱和变压器 (100W)*2 |
