SE/DL 系列

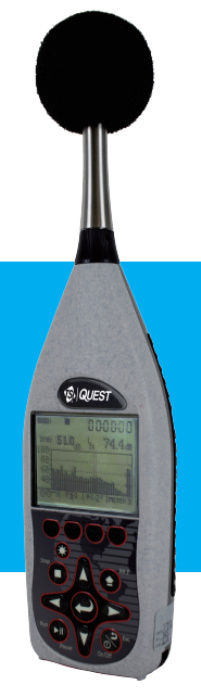

TSI Quest ™的 SoundPro ™ SE 及 DL 系列声级计和实时频谱分析仪，能够为用户提供高级的噪声声压级监测和全面的数据分析。该系列仪器有 1 级和 2 级精度的型号可供选择，可通过大屏显示进行实时频谱分析，同时具有数据存储功能便于后期处理和评估工作场所的噪声水平。

功能和优点

+ 符合 ANSI 和 IEC 标准

+ 可选择 1 级或 2 级精度通用机型

+ 可同时运行两个“虚拟”声级计

+ 可同时 A- 计权和 C- 计权测量

+ 可编程并通过声级触发开始和停止

+ A、C 和 Z (flat) 频率计权

+ 快、慢和 IEC 脉冲响应时间

+ 可选阈值 10 dB – 140 dB

+ 3、4、5、6dB 交换率

+ 发光键盘和背光显示

+ SD 内存卡插槽

+ USB 通讯接口和 RS-232 串口输出

+ 多种语言显示可调

+ 记录 1 秒到 60 分钟存储间隔的历史数据 *

+ 背景清除功能

+ 噪声剂量计算 / 剂量学功能

* 仅 DL 系列

应用

+ 工业噪声评估

+ 环境噪声评估

+ 噪声条例执法和法定计量

+ 一般噪声和频谱分析

+ 车辆噪声评估

+ 建筑声学

+ 移动设备评估

声压级显示

准模拟和数字显示

模拟显示视图

根据选择的响应时间和滤波器计权显示当前声压级 (SPL)。测定声压级的幅度会同时以横向柱状条和数字的方式显示，数字显示在柱状条下方。如果测量值高于所选测量范围的最小值，则出现柱状条显示。

1/1 倍频程

柱状图显示

带宽柱状图视图

显示仪表 1 和 2 滤波器频带和带宽值的 1/1 倍频程频谱分析测量值。屏幕显示了 13 个柱状条，其中包括 11 个 1/1 倍频程滤波器特定带宽内的数据和2 个测量通道的带宽声压级数据。如果测量值高于所选测量范围的最小值，则出现柱状条显示。

1/3 倍频程

柱状图显示

带宽柱状图视图

显示仪表 1 和 2 滤波器频带和带宽值的 1/3 倍频程频谱分析测量值。屏幕显示了 35 个柱状条，其中包括 33 个1/3 倍频程滤波器特定带宽内的数据和2 个测量通道的带宽声压级数据。如果测量值高于所选测量范围的最小值，则出现柱状条显示。

DMS 检测管理软件

专为剂量测定、声级测量、热指数评估和环境监测而设计，这款先进的软件可以帮助安全健康和职业卫生专业

人士：

+ 配置仪器和保存仪器预设值

+ 检索、下载、分享和保存仪器数据

+ 生成图表、表格和报告，直观的说明您的测试结果

+ 导出和共享记录结果

可选功能和扩展能力

Quest SoundPro 室外检测系统(SP-OMS)

SoundPro 室外检测系统有助于保护仪器不受风、雨、雪、化学物质、颗粒物、动物、破坏和偷窃的侵害，还能够延长电池续航时间进行长达一周连续监测（两周可选**块电池）。防风雨外箱除放置仪表和电池组外还有空间放置附件和系统组件。暴露组件由不锈钢、ABS 和工程聚合物制成。OMS 套件包含所有 SoundPro SE 和 DL 仪器使用需要的必要的支撑杆、防风球、线缆，电池组和适配器。客户还可以通过挂锁和电缆将外箱安放在固定物体上。

其它选项包括：

+ 1/1 倍频程实时频谱分析

+ 1/3 倍频程实时频谱分析

+ 声学谱曲线选项

+ 语音清晰度选项

+ 听力校准组件

+ GPS 数据集成（使用兼容 GPS 接收机）

+ 1/4”、 1/2”、 1”麦克风尺寸可选

+ 混响时间 (RT-60 选项 )

传感器规格

一般参数

显示语言英语、法语、西班牙语、德语、意大利语和葡萄牙语

用户界面 10 个功能键和 4 个选择键，提供菜单提示

显示类型 128 X 64 分辨率的液晶显示屏，带背光

功能

符合标准

EMC 规格 EN/IEC 61326-1(2005) Group 1，

Class B Emissions/Industrial Location Immunity.

CFR:47 (2008) Part 15 - Meets FCC Class B Emissions

性能

规格 EN/IEC61672-1(2002)，ANSIS1.4(R2006)，ANSIS1.43(R2007)，

EN/IEC61260(2001)，ANSI S1.11(R2009)， (同时也符合更早的IEC 60651

和 60804 标准 )IEC60268-16 (2003) 语音清晰度选项

安全规格 IEC61010-1 (2010)

认证 CE 标志， WEEE， RoHS

物理特性

尺寸 3.1”宽 x 11.1”高 x 1.6”厚（包含前置放大器和麦克风）；

7.9 cm x 28.2 cm x 4.1 cm

重量 0.54 kg 或 1.2 lbs。（含电池）

外壳填充不锈钢纤维的 ABS 工程塑料，有内部 EM/RFI 屏蔽功能

三脚架固定仪器背面有标准照相设备支架用的 ?”- 20 螺纹孔

环境参数

温度操作温度 -10oC ～ +50oC( 温度效应 <± 0.5 dB );

存储温度 -25oC ～ +70oC

湿度 10% ～ 90% RH， 非凝结

外部场电场：10V/ 米，1kHz调制，30MHz–1GHz，<55 dBC；

磁场：80 A/m，50/60 Hz，无明显影响

测量

参数 SPL，LMax，LMin、LPk( 峰值 )，LEQ/LAVG，SEL，LN(可选L1至L99)，TWA，

Taktm，Taktmx，Dose， PDose，Exposure（Pa2H/Pa2S），LDN，CNEL，PTWA，LC-A

范围总的动态量程为120dB+(A- 计权 )，包含超过8个动态范围为90dB(A-计权)

的分段量程( 滤波动态范围为80dB)；整体测量范围为 0-140dB

峰值范围使用标准 BK4936 麦克风高达143dB，可选更高测量范围的麦克风和前置放大器

频率计权 A，C，Z 和 F （Flat）

响应时间快、慢、IEC 脉冲

交换率 3、4、5 和 6 dB

阈值 40 ～ 100 dB

上限值 10 ～ 140 dB 可选

运行模式声级触发运行/停止，时钟/日期触发电源开启并按照编程时间运行，

外部逻辑输入运行/暂停，按键直接触发编程时间内的运行/暂停

测量参考 SPL：114 dB

频率： 1 kHz

方向：0 度，使用自由场响应麦克风

电气特性

电池 4 节一次性 AA 碱性电池，通常在无背光情况下能连续使用10小时以上

（仅 SLM，未使用滤波器）；可选镍氢化合物电池(NIMH)，通常能连续使

用 10 小时以上(仅SLM)

外部直流

电源输入 100– 240 VAC，47-63Hz转换为 9 VDC

标准麦克风 1 型级精度–BK4936；2级精度一般用途-QE7052；从 ?”到 1”预极化

或标准电容器型号的其它类型和尺寸可选

麦克风极性 0 V 或 200 V 可选（仅 1 级精度）

麦克风灵敏度标称值可选，参考为 1Volt/Pa

仪表

输入阻抗 20 kW 串联 11mF 电容，以 100 pF 电容接地

远程线缆可驱动长达 15 米的线缆，信号损失基本可忽略不计

前置放大器可拆卸前置放大器可直接连接 ?” (0.52”或13.2 mm) 麦克风；

其它尺寸需要适配器

前置放大器

输入阻抗大于 1 GW；小于 2pF

记录和存储

记录仅 DL 型支持。LMax，LMin，LPk( 峰值 )LN，LEQ/LAVG 数据

可在 1 秒到 60 分钟的 11 种不同的采样间隔中选择，存储于插入

的SD卡内。可使用TSIQuest检测管理软件DMS对数据进行分析处理。

数据汇总所有的测试采样数据都存储在SD卡内。可使用TSI Quest检测

管理软件 DMS进行分析处理，同时也可导出到电子表格文件或 XML 文件。

存储容量可使用 32 MB 至 32 GB SD 存储卡。

接口和连接

电源插口 9-16 V 直流外接电源

AC/DC 输出 3.5 mm 立体声耳机插孔

10 针辅助

连接 RS-232，3 个数字输出，1 个数字输入

USB 符合 USB 2.0 标准，mini-USB 数据线

特殊功能

数据擦除可选择删除 1-20 秒的测试数据( 数据本身仍旧保留在数据文件中 )

安全性运行和设置可用 4 位密码进行权限设置

可选的声学谱噪声标准曲线（NC），优选噪声

曲线功能

谱曲线标准曲线 (PNC)，房间标准曲线的 (RC)，平衡噪声标准曲线 (NCB)，

噪声等级曲线 (NR)，测听室曲线 ( 根据ANSIS3.1，OSHA听力保护

修正案和ISO听力室听力筛查要求 )

可选的语音清晰度

功能固件安装在 SoundPro 系列中，通过公共地址 (PA)，火灾报警和大众

通知系统 (MNS)，采用 STI-PA 方法，根据IEC 60268-16和NFPA 72国

家火灾警报标准，用以测试和评估播音系统的语音清晰度。

结果为 STI 或 CIS，可用仪器进行后处理

可选的混响

时间 (RT-60) 用于在一个封闭空间或房间内衡量声音衰减的时间和衰减的程度

校准

历史数据完整的校准历史数据，包括校准测试后的验证

倍频程滤波器 ( 可选 )

(base-10 频带，IEC61260 [2001] 推荐 )

1/1 倍频程 中心频率从 16 Hz 到 16 kHz 的 11 个频带

1/3 倍频程 中心频率从 12.5Hz 到 20kHz 的 33 个频带
