Germann气孔结构分析仪RapidAir
Germann气孔结构分析仪RapidAir图片
产地:德国
索取资料及报价
产品介绍

用途

RapidAir气孔结构分析仪是一种图像分析系统,基于ASTM C457标准中的直线横贯法“硬化混凝土中气孔参数的显微镜测定方法”,用于自动测定硬化混凝土中的空气含量。

测量的气孔结构参数包括空气含量、间距系数和比表面积。

原理

从结构物上取芯,然后在实验室切片、打磨、抛光。制好的表面应该平整、光滑,气孔边缘有明显的凸起。在最后处理之前,要在立体显微镜下观察抛光的质量情况。

将抛光的表面用蘸满黑墨的印台涂黑,加热至55°C,然后用橡胶抹刀在表面涂上白色的氧化锌涂料,涂料会在表面融化后流入孔隙中。

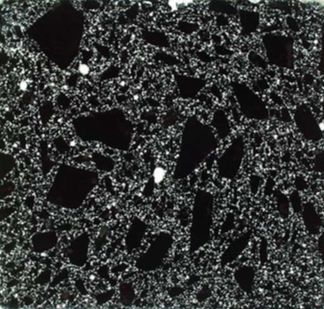

冷却至室温,使用锋利的钢刮刀刮去试样表面多余的涂料,用立体显微镜观察黑白对比的质量。气孔内应该完全填充白色的涂料,而表面不能留有涂料。最后将试块放在立体显微镜下,使用黑色记号笔将骨料中的孔洞和明显的裂缝涂黑。左图为正确制备好的试样。

试样的准备工作大约需要30分钟。RapidAir用直线横贯法测试所需时间不超过12分钟,用改进的数点法不超过30分钟。而按照ASTM C457或EN 480-11用光学显微镜手动分析需要4~6个小时。

操作

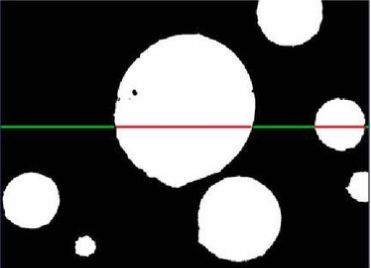

对比度增强后,制备好的试样放在显微镜下的X-Y-Z移动平台上。RapidAir控制单元自动移动该平台,软件测定穿过白色气孔的横线总长的比例,如右图的放大图所示。扫描完成后,根据ASTM C457或EN 480-11确定气孔参数。

扫描图将自动保存在报告文件中,内容包括空气含量、间距系数和比表面积。另外,还可看到气孔尺寸分布的绘图显示以及原始数据。

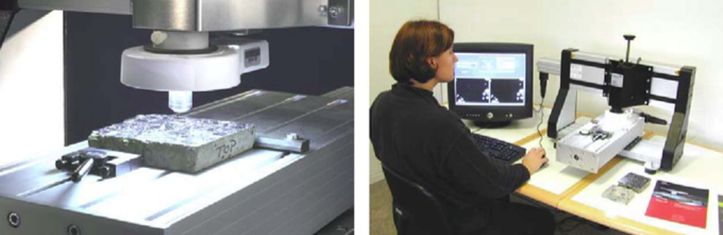

制备好的试样放在可移动台上用于图像分析 RapidAir操作全览

与ASTM C457的相关性和精度

报告Pade, C., Jakobsen, U.H. and Elsen, J.,“A New Automatic Analysis System for Analyzing the Air Void System in Hardened Concrete,” International Cement Microscopy Association Conference, San Diego, CA, USA, April 2002(“一种用于分析硬化混凝土中的空气含量的新型自动分析系统”, 国际水泥显微镜协会会议, **亚哥,加州,美国,2002年4月)表明,使用RapidAir测得的气孔参数与ASTM C457标准测得的结果相关性非常好。该研究有13家欧洲实验室参与。使用RapidAir测得的气孔参数的标准差如下:

含气量:0.37%?

比表面积:1.57mm-1

间距系数:0.011mm

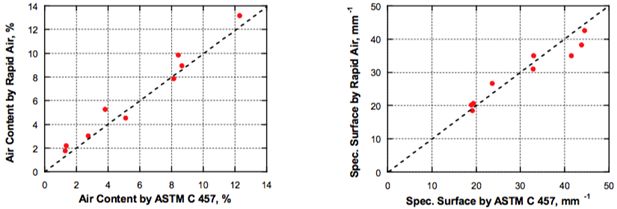

使用RapidAir和ASTM C457标准测得的空气含量和比表面积的比较

RapidAir订购编号

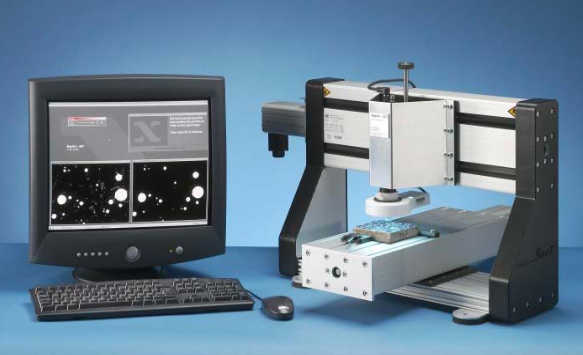

RapidAir-3000系统如右图所示,是一套完整的测试系统直接可进行操作。包括预装软件的PC、控制器和操作手册。
