概述

GDS空心圆柱设备（GDSHCA）可以给空心圆柱土样施加旋转位移和扭矩。这套设备可以控制 3个主应力的大小和方向。可以进行以下研究：

• 土的各向异性

• 主应力旋转的效应

• 中主应力旋转的效应

空心圆柱系统（GDSHCA）可以完成一系列的应力路径试验。加载系统由计算机控制，应变直接在试样上测量。这些应变也可以伺服控制。可以在以下试验条件下研究:

• 平面应变

• 简单剪切

• 非常小的剪切应变

可以进行的实验:

轴向或径向变形，b检测，固结排水（CD）三轴，固结不排水（CU）三轴，荷载或应变下样品的循环荷载，k0（k-zero），局部应变测量，多级试验，恒定水头渗透性，孔隙水体积变化，准静态（低速/蠕变）试验，斜坡和循环压力或体积UME变化（饱和斜坡）、循环试验慢速、低速（小于2Hz）扭剪、阶梯式加载、应力路径、不固结不排水三轴（UU）、用户定义波形、连续无限体积流（目标或斜坡）、高级HCA加载、轴向拉伸、轴向压缩、恒速加载（CRL），固结，恒应变速率（CRS）固结，

荷载控制（静态）、荷载控制（动态）、最大剪切模量、静态位移、静态荷载、动态HCA荷载、固结（三轴）、动态循环轴向应力能力、低速（高达2Hz）扭剪（TS）试验。

选项:

可选大型压力室最大200mm试样，可以在试样周围提供额外的空间用于安装传感器可选局部应变传感器（霍尔效应6mm范围。LVDT5mm或者10mm范围，非接触性Proximity传感器0.9到6mm范围）。内部LVDT夹具

技术参数:

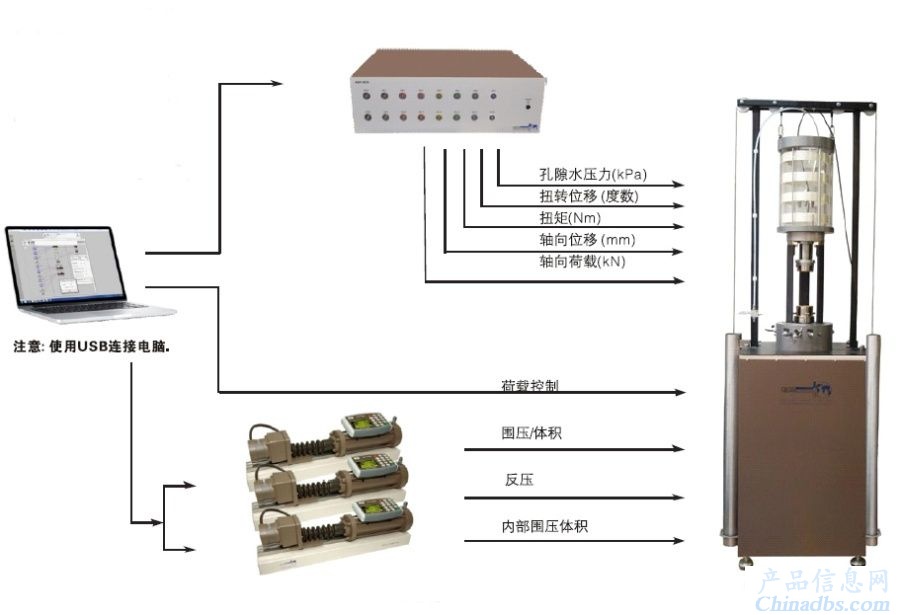

空心圆柱系统构成：

DCS双通道控制系统

GDS动态系统都是以高速GDS数字控制系统（GDSDCS）为基础，具有位移和荷载的闭环反馈。HCA使用16通道双轴版本。通过16位数据采集（A/D）和16位控制输出（D/A），GDSCDS以每通道10 kHz的控制频率运行。这意味着当以10Hz运行时，系统每个循环使用1000个控制点。当以1Hz的速度运行时，它使用10000个。

空心圆柱系统频率范围 (Hz)

• 2， 5

荷载/扭矩范围(kN/Nm)

•10/100，10/200，12/200，15/400，20/200

试样尺寸(mm)

• 100/60/200，200/160/400

压力/体积控制器

• 基于1Mpa商用压力/容积控制器（ELDPC）的商用三轴自动化系统（ELTA）。

• 基于3Mpa标准压力/体积控制器（STDDPC）的标准三轴自动系统（STDTAS）。

• 基于2Mpa高级压力/体积控制器（ADVDPC）的高级三轴自动系统（ADVTA）。

GDSLAB软件

GDSLab控制和采集软件是一个高度开发，非常灵活的软件平台。不仅内核模块和执行数据采集的能力强大，还可以为您的测试需求添加了额外的模块。

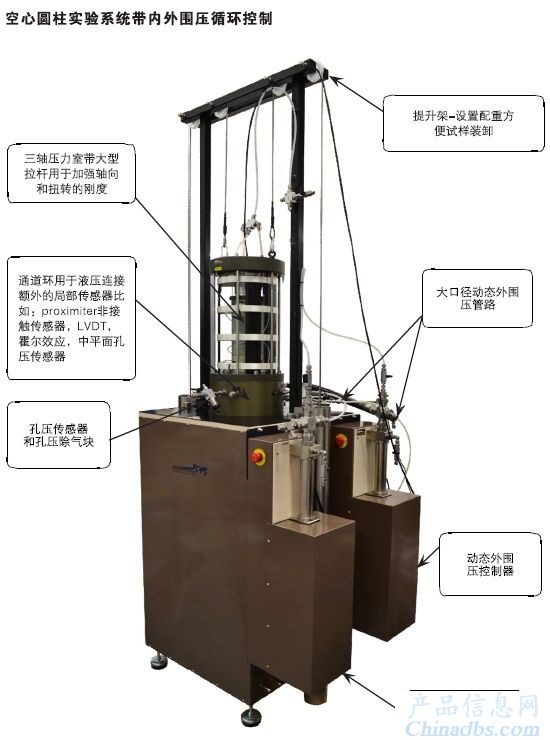

空心圆柱系统主要特征：

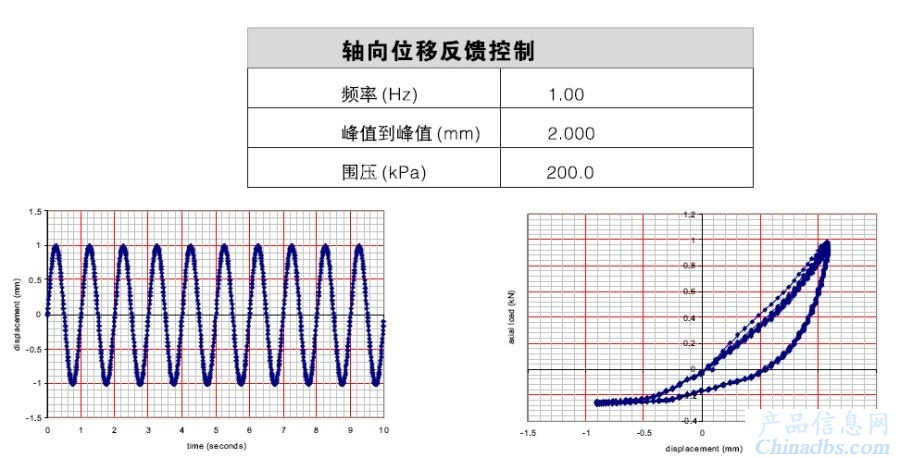

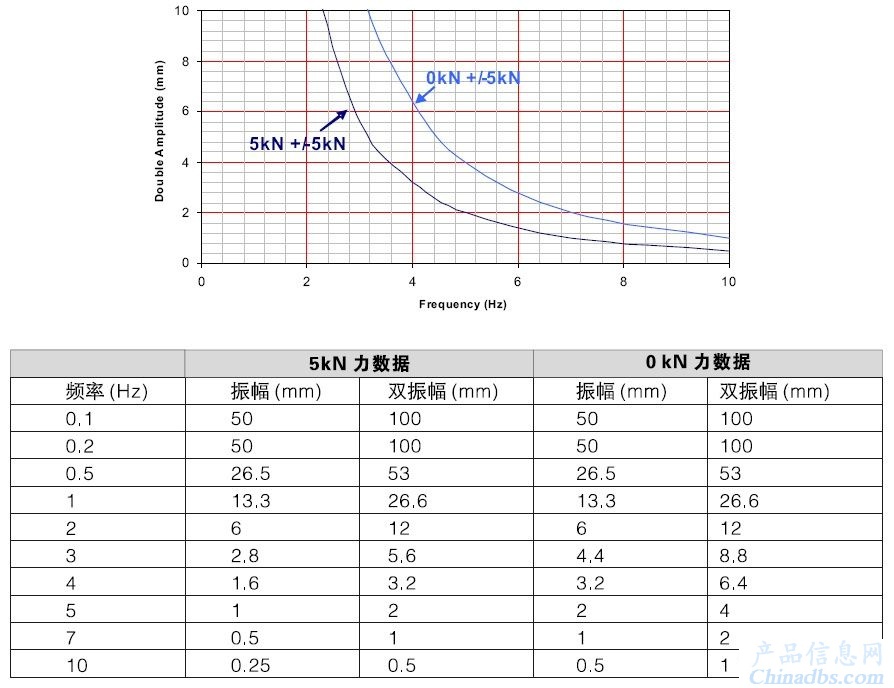

空心圆柱系统典型试验结果：
