概述:

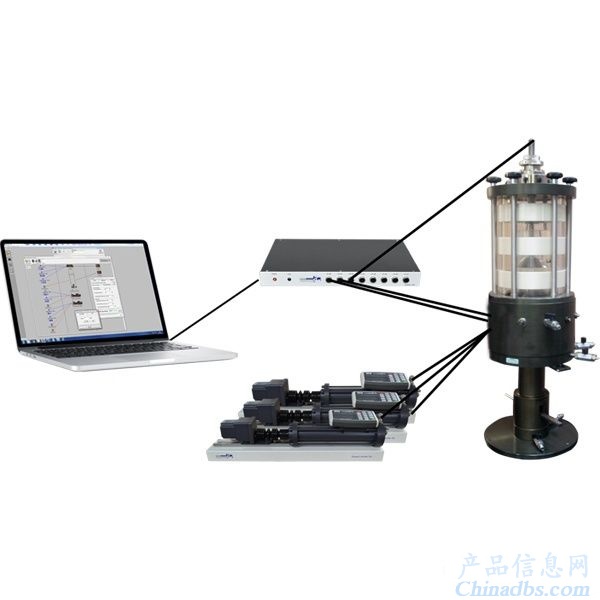

GDS三轴试验系统(GDSTTS) 是一款完全自动化的设计用于进行应力路径试验的三轴试验系统。GDSTTS主要基于经典的Bishop & Wesley应力路径三轴压力室，直接控制施加于试样上的应力。系统可以配置商业型、标准型或高级压力体积控制器(取决于要求的精度/ 最大压力)。适用直径38/50mm试样的压力室可施加的最大轴向荷载为7kN，适用直径70/100mm试样的压力室的轴向荷载最大可达25kN。 该系统可用于教学和科研实验室。
标准:
ASTM D-4767ASTM D-7181
| 主要特征 | 优点 |
| 每套系统都可以根据客户的要求和预算进行配置 | 用户可以选择传感器、压力体积控制器、三轴压力室或者将部分配件集成到现有设备已达到理想的配置要求 |
| 通过压力室底座的液压加载杆直接施加轴向应力 | Bishop and Wesley压力室设计专门用于进行应力路径试验，直接施加轴向应力也意味着更高的应力控制精度 |
| GDSTTS能进行各种高级试验 | 可进行应力路径、低频循环、K0测试 |
| 从标准配置到高级配置可选 | GDS提供的高级三轴系统 (ADVTTS) 包含标准三轴系统的所有优点，且具有更高的精度和分辨率 |
| 随时可以升级 | 升级选项包括增加额外的传感器、软件模块、弯曲元、非饱和土测试 |
可完成的试验:
B检测、饱和、不固结不排水(UU)三轴试验、固结排水(CD)三轴试验、固结不排水(CU)试验、固结(三轴)试验、恒应力率加载(CRL)试验、恒应变速率(CRS) 试验、低速循环试验、K0试验、多级加载试验、准静态 (低速/蠕变) 试验和应力路径试验
注意 – 可进行的试验主要取决于用户所选的软件和硬件
升级选项:
弯曲元(垂直、水平、S波和P波)、霍尔效应局部应变测量、LVDT局部应力测量和非饱和土试验。高压型STDTTS最大围压可达10MPa
技术参数:
压力测量精度 | 标准型(STDTTS) <0.15%满量程、高级型(ADVTTS) <0.1%满量程 |
体积测量精度 | 标准型(STDTTS) 测量值的0.25%、高级型(ADVTTS) <0.1%测量值 |
加载能力 (kN) | 标准型(STDTTS): 7 或 25、高级型(ADVTTS): 7 或 25、高压型(HPTTS): 7 或 25 |
压力范围 (MPa) | 标准型(STDTTS): 1 或 2、高级型(ADVTTS): 1或2、高压型 (HPTTS):可达10 |
压力测量分辨率 | 标准型(STDTTS): 1kPa、高级型(ADVTTS): 0.1kPa |
体积测量分辨率 | 标准型(STDTTS): 1mm3、高级型(ADVTTS): 0.1mm3 |
试样尺寸(mm): | 直径38/50 或 70/100 |

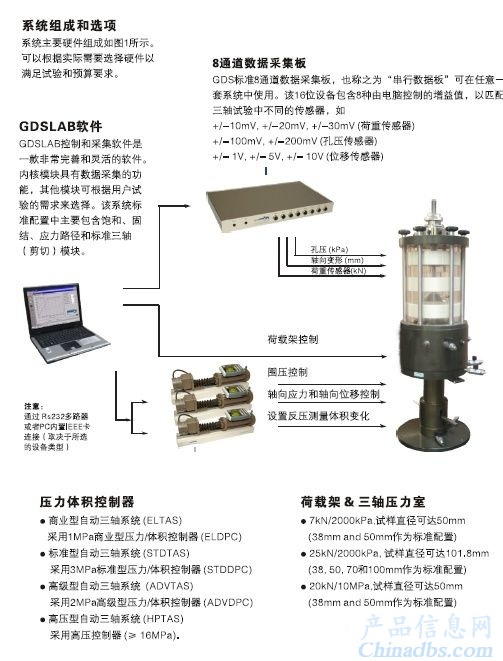

应力路径三轴系统的典型构成：
应力路径三轴仪升级选项:
•局部应变测量、非饱和土试验、弯曲元（垂直、水平、S波和P波）
