概述：

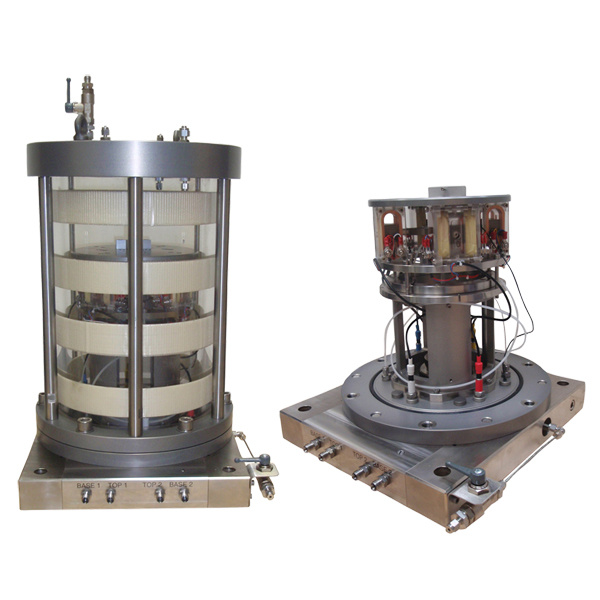

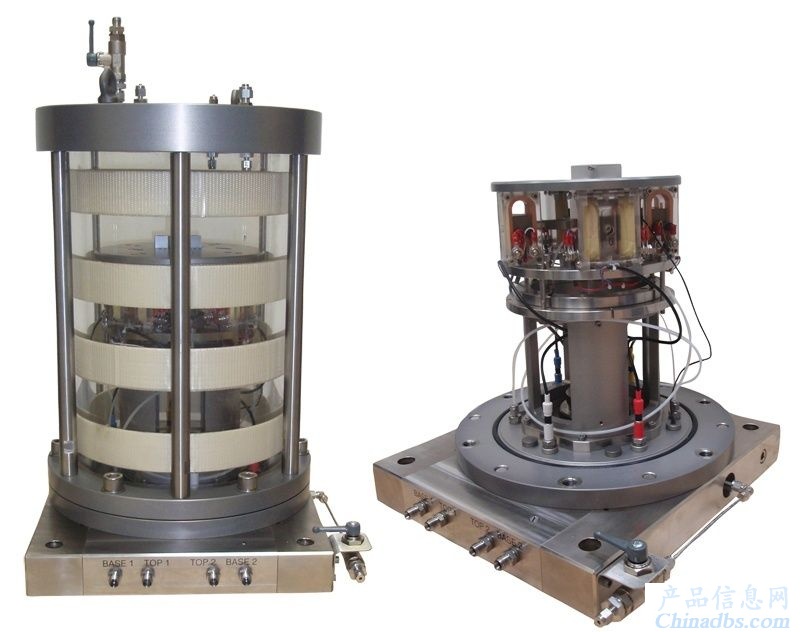

GDS共振柱（GDSRCA）是一个真正 固定自由的共振柱，其被束缚的固体或土样的一端受到激励，另一端被固定。

多年来，共振柱系统被研究机构和商业实验室广泛应用于测试小应变(< 1 %)下的剪切模量G和阻尼比D。

可完成试验：

弯曲下的阻尼比、扭转下的阻尼比、弯曲下的共振、扭转下的共振，可以升级为慢速扭剪（＜2Hz）。

升级选项：

提升架，便于拆卸压力室，垂直弯曲元(S和P波)，使用非接触proximetor传感器进行扭转剪切，从1MPa(标准)升级到2MPa或3 MPa，非饱和测试(方法A)，温度控制(-20 ~+ 60 ℃)。

技术参数：

共振柱系统特征:

自由振动的阻尼比

当执行阻尼比试验时，该设备设计成来尽量减少设备本身阻尼的影响。自由振动衰减期间（在共振时电源通常关闭后），磁铁在线圈中的运动通常会产生“反”电动势，这样会产生较大的设备阻尼误差。在GDS共振柱中，在自由振动衰减时，软件可以控制硬件通过线圈产生一个“断路”，这样可以避免“反”电动势的产生。然而快速的使得线圈置于开放的回路中，并不会给予一个顺势回馈的电动势，影响试验结果，经过GDS的研发部门努力工作，我们发明用了一套减少由此带来影响的系统。

扭转 / 弯曲振动

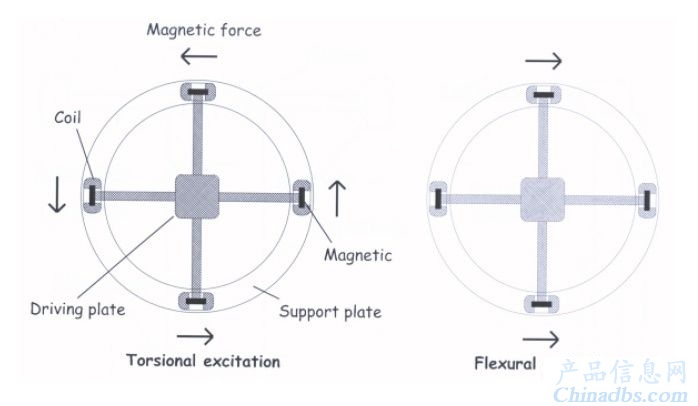

在扭转试验中，四对线圈串联起来，从而产生一个净力矩施加到试样上。为了施加弯曲振动，线圈转换（自动）只有两个磁铁为试样提供水平力，从而产生弯曲激励。这样可以通过相同的线圈和磁铁应用在弯曲和扭转振动中。

最高技术级别的电流驱动放大器

GDS 提供的RCA系统应用跨导电源放大器电流驱动，这归咎于RCA系统阻抗随频率改变的事实。在高频时，如果使用恒定电压，可以看到电流不断减小，由于扭矩与电流成比例，扭矩也将减小。 使用电流驱动电源放大器来控制电流的变化在全世界的先进共振柱测试中都有应用。

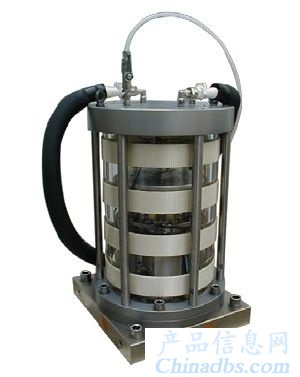

共振柱RCA的环境温度压力室 (-20oC to +60oC)

加热和制冷温度控制系统.

温度控制系统范围 -20°C to +60°C。温控系统包括：

• 环境腔，减小大气温度变化造成对试验的影响

• 内压力室，安装有冷却系统和加热线圈。

共振柱RCA的扭转升级

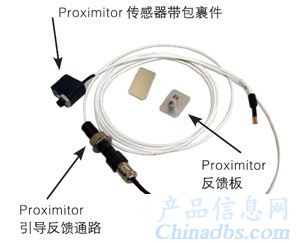

在GDSRCA中，可以通过添加高精度Proximitor传感器系统进行循环扭转剪切试验。扭转剪切试验能够记录试件在小应变范围内的全循环应力-应变响应，加载频率为2Hz及以下。在扭剪试验过程中还获得了轴向应变和孔隙压力响应。
