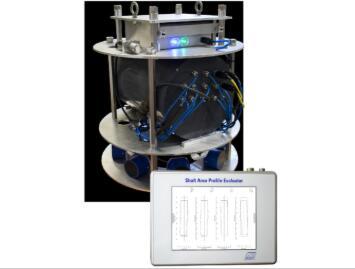

SHAPE 成孔质量检测仪

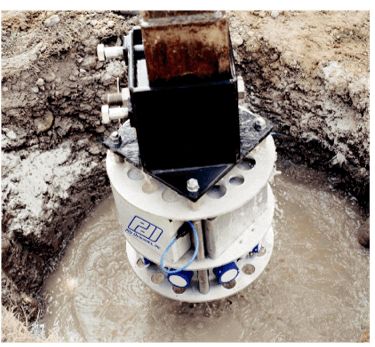

产品介绍 符合技术规范 《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》 DB 29-112-2004 J 10497-2005 产品介绍 SHAPE是用于深基础质量控制的一款经济实用设备,可测量钻孔桩、地下连续墙、条形基础等的开挖尺寸和垂直度。 钻孔桩钻孔很少做到理想圆柱形,孔形不规则可能会对承载力等造成不同程度的影响。SHAPE可以将钻孔桩成孔和其他深基础开挖的情况,绘制成一个三维轮廓,在浇筑混凝土之前,将孔径,孔垂直度等参数,以图形的方式呈现出来。 产品特点1)可快速连接旋挖钻机钻杆,也可使用绞车作为提升系统; 2)多通道超声波扫描; 3)自动计算孔径,桩孔体积及垂直度 4)数据采集频率约1秒/次,支持数据无线采集 5)支持4通道或8通道同时扫描 6)支持Sitelink®i技术 7)内置标定测试功能,提高测试精度 8)支持泥浆护壁孔内测试 9)内置电池 10)测试速度约30cm/秒,可提供360°、2D或3D视图等不同形式的测试结果 |
