RG:

英国Robertson Geo公司1979年在英国北威尔士成立，RG公司自主研发细孔数字测井仪的并生产制造，且测井服务。经过40年的发展， RG公司能够提供所有的测井设备来满足用户的测井要求。RG公司为全球各大洲的核工业、土木工程、岩土工程、水文地质与环境、采矿与矿产和石油天然气勘探查等客户提供测井设备和测井技术服务。

产品特点：

RG综合数字测井系统在本行业内探头品种最为齐全（达30多种），技术最为先进。最大工作温度：125摄氏度；最大工作压力：20Mpa。用户可根据不同工程需求选配不同探头。针对不同的井深，可提供不同容量大小的绞车，从最小的150m至3000m。

应用领域：

● 水文与环境：定位地下水位或水体位置；表征含水层和透水层；建立潜在的水产量和评估新的水井；检查套管后面的水泥胶结完整性；进行测量钻孔深度、尺寸和垂直度；为监测研究提供高质量数据支撑。

● 岩土工程：基础工程；斜坡稳定性研究；断裂检测和分析；地震工程；QA检查桩和隔墙；土壤/岩石的现场测试；空隙和旧矿井工作的位置；矿井安全。

● 可再生资源：海上风电场地层岩石力学参数的计算、断裂和裂缝的识别，地热能地层的压力和温度，水利大坝位置的确定和岩石断裂监测。

● 采矿与矿产：煤炭和矿产勘探；矿体位置；矿物鉴定；断裂检测和分析；与矿山相关的岩土工程研究；钻孔方向测量；与矿山有关的水文地质和污染研究。

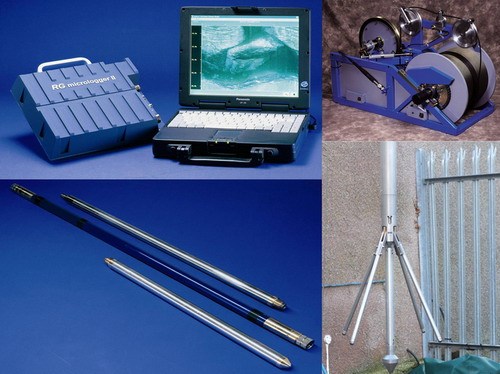

测井系统的主要组成：

● Micrologger 2采集系统

● Winlogger 采集软件

● 绞车系列

● 探头系列

● WellCAD数据处理软件

一、Micrologger 2采集系统

Micrologger2是测井数据采集的地面采集系统。 它支持所有RG探头，包括声学井下电视探头。结构紧凑，重量轻，Micrologger2可能是最强大的便携式测井系统，全球使用的600多台设备在质量和技术方面都有着可靠的记录。

性能特点：

● 支持Robertson Geo和许多第三方探头

● USB高速PC连接与大多数绞盘/电缆兼容

● 实时数据显示和打印

● 支持Windows TM 打印机

● LAS和Robertson Geo格式的数据输出

● 模块化结构，便于现场维护

二、Winlogger 采集软件

Winlogger采集软件基于Windows的Micrologger2操作系统，为各种RG探头提供现场采集功能，处理和报告功能。

它易于操作，使用熟悉的工具栏和下拉菜单保留标准的Windows™外观，适用于所有常用功能。该软件包包含强大的功能，包括内置编译器，允许更高级的用户构建自定义的“用户功能”，以便在测井记录期间实时处理多渠道数据。

Winlogger采集软件提供多用户许可证，允许向任何RG测井数据用户免费分享软件。事实证明，免费分享软件受到测井服务公司的欢迎，这些公司可能会向客户提供Winlogger采集软件，以允许他们在内部回放或重新处理数据，而无需借助第三方软件包。

性能特点：

● 支持所有Robertson Geo数字细孔探头

● 屏幕/打印机测井以校准的工程单位显示

● 可选深度采样间隔（1，2，5，10 cms等）

● API格式的度量和英制测井

● 自定义标头和标头以ASCII（LAS）格式导出数据

● 与Windows 10和早期操作系统兼容

三、绞车系列

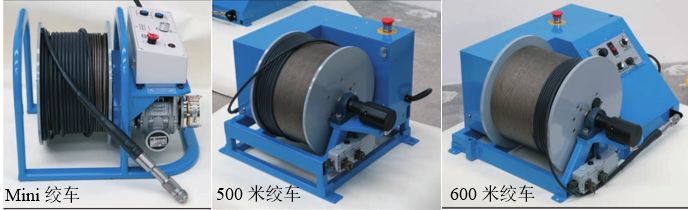

1、Mini绞车、500米绞车、600米绞车

技术参数：

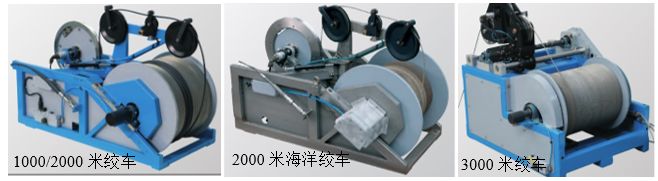

2、1000/2000米绞车、2000米海洋绞车、3000米绞车

技术参数：

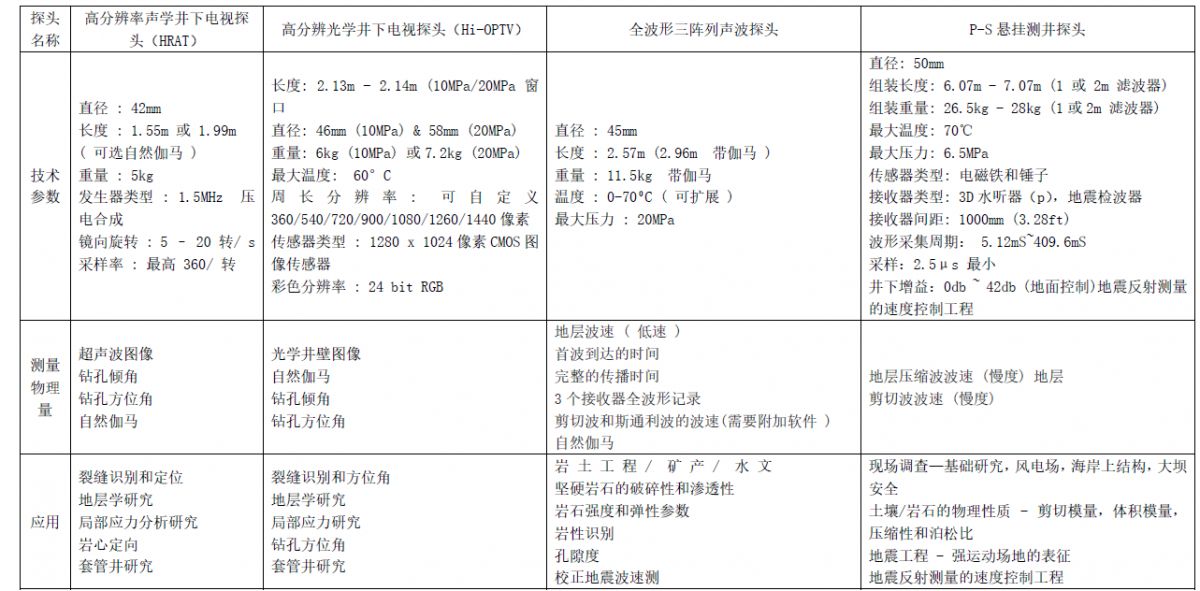

四、探头系列

水文与环境、岩土工程、采矿与矿产、可再生能源等客户根据工程需求选配不同测井探头

• 地层密度、井壁密度/铁矿石密度探头

• 密度/伽马探头（三探测装置）

• 小源密度探头

• 自然伽马探头

• 中子探头

• 中子|中子-自然伽马/SPR探头

• 自然伽马能谱探头

• 电测井探头（ELOG）

• 聚焦电测井探头（屏蔽测井）

• 微电阻率探头

• 双聚焦感应探头/超细感应探头

• 磁化率探头

• 温度/电导率探头

• 叶轮流量计探头

• 热脉冲流量计探头

• 激发极化探头

• 水质量探头

• 水/气体采样器探头

• 三臂井径仪探头

• 钻井几何形状探头

• 垂直性探头

• 陀螺垂直性和陀螺磁力三分量探头

• 四臂测斜仪探头

• 全波形/补偿声波探头

• 声呐井径探头

• 旁压仪探头

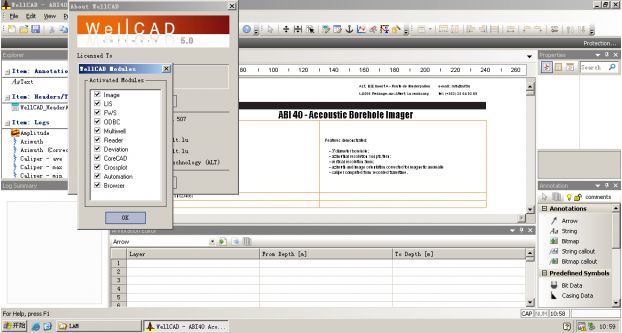

五、WellCAD软件

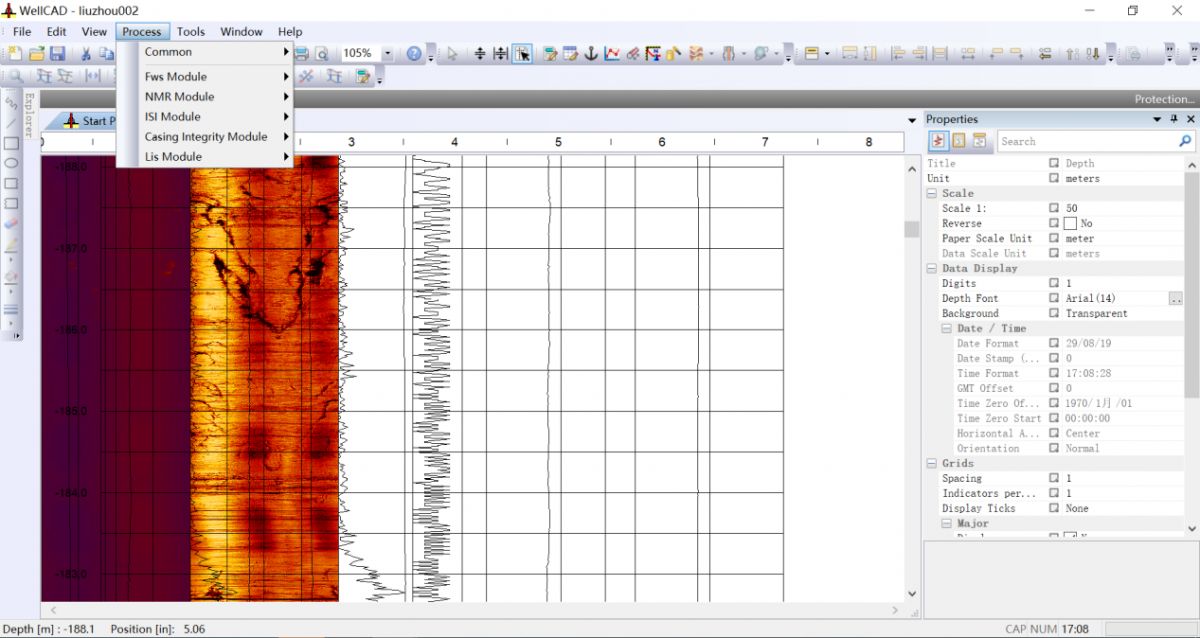

WellCAD是基于Windows的测井数据处理软件，具有强大的的钻孔数据显示、编辑和分析功能，可将来自不同途径的各种钻孔数据集成到一个文件中。WellCAD basic 为软件的中心平台，可添加各种不同的模块，来满足用户不同的需求。

WellCAD当前版本为5.2，增加了用于处理核磁共振T2数据的NMR和NMRSA模块，用于图像和结构解释模块的新颜色分类算法，新的Casting Integrity模块，以及Basic模块的许多功能，包括工程测井的增强，自动深度匹配，新的蝌蚪样式，原生PDF和WellCAD文档的自动保存。

NMR处理模块

新的核磁共振模块在专用工作空间中从核磁共振T2分布数据中获取孔隙度，流体体积和渗透率，以检查T2数据并通过实时显示更新交互式调整截止时间。工作空间和计算独立于工具制造商。

NMR SA模块

NMR SA工具处理模块是NMR模块的升级，支持来自澳大利亚NMR服务公司开发的SBT和LGT的原始数据的后处理。

颜色分类添加到SI模块（图像和结构解释）

使用颜色分类功能可根据WellCAD中RGB（红-绿-蓝）日志中显示的颜色对不同的矿物和岩石类进行分类。使用每个类的体积分数生成颜色编码的RGB日志和分析日志。

将颜色分类算法应用于光学电视观察者图像，核心扫描和核心照片。

套管完整性模块

• 处理来自多用途工具和钻孔电视观察器的孔洞数据。

• 使用线性和非线性深度匹配，日志拼接和合并来编辑原始日志数据

• 应用移位，死传感器，despiking和集中化的校正

• 将行程时间转换为半径，直径，厚度和流体速度估算

• 自动检测管道接头并生成管道接头分析表。

• 显示2D横截面，垂直剖面和3D井图

• 将数据导出为二进制，ASCII和图形文件格式，包括WCI，LIS，DLIS，LAS，CSV，XLS，XLSX，JPG，PNG和TIF。

工程测井增强功能

使用Basic模块中工程测井的新增强功能创建井构造图。从新工具栏中拖放井结构元素，从API套管目录和管道尺寸中选择套管类型，并在附带的编辑器中自定义套管和流体类型。

自动深度匹配

使用自动深度匹配工具纠正不同测井记录之间的深度差异。自动指定深度锚点并移动所需的测井。限制扫描间隔以深度匹配特定深度。

基本模块中的更多功能

• 使用单位转换器以不同单位转换测井数据。

• 为不同的数据分类指定不同的颜色，例如粒度，分选，孔隙度类型

• 选择具有不同填充和线条颜色的新蝌蚪样式，用于圆圈和箭头

• 在RBG日志中表示3个数据组件。将K，U和Th显示为红色，绿色和蓝色混合

• 在单个图上显示多个WellCAD文档

• 从WellCAD内部本地创建PDF文件

• 按指定的时间间隔自动保存您的工作

软件包含一系列的模板、图头和菜单栏、用户可以容易的编辑、也可以创建自己的对象。

软件特点：

• 兼容了超过30种数据格式，如LAS测井数据

• 标准的windows窗口界面

• 多种深度管理模式

• 时间、深度、井垂直深度等

• 软件允许使用者调整数据来校准岩芯的描述

• 可以自定义添加岩芯物性柱状图

• 支持二次开发

• 根据需求添加程序，支持VB、VBS、VBA软件开发
