MBAS-D 数字式多站井中采集系统
MBAS-D 数字式多站井中采集系统图片
产地:德国
索取资料及报价
产品介绍

产品介绍:

数字式多站井中采集系统(MBAS-D)是用于在干井或充水井中接收P波和S波的数字式三分量检波器链,专为井中S波层析成像设计。一个系统最多可扩展至10个三分量检波器。检波器载台经过了精准定位以保证传感器的指向一致。通过位于地面的刚性抗扭管可以对整个井下系统进行转向。每个检波器经由两个充气气囊与井壁保持耦合。系统在地面可以使用外部触发器,将其插入连接电脑的USB端口即可。整个操作过程由采集软件控制,无需另外使用地震仪。

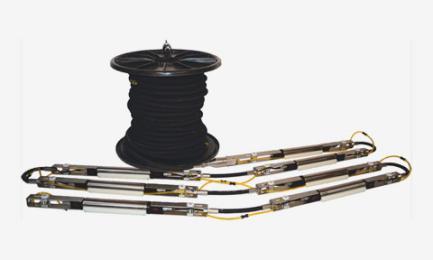

MBAS-D系统

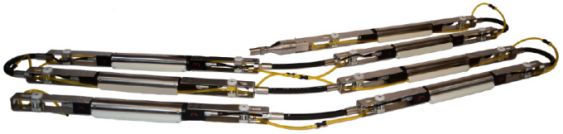

由7个三分量检波器组成的检波器阵列

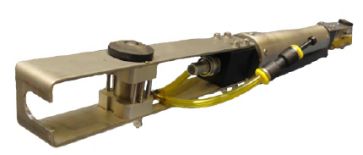

单个独立的检波器站

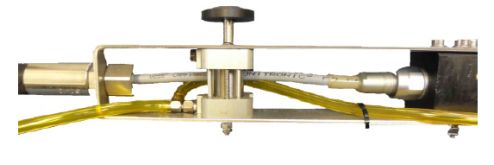

气动耦合结构(气囊)

性能指标:

  • 传感器自然频率: 10 Hz

  • 传感器方向: 三轴

  • 可操作深度: 深达100 m

  • 最大站台数量: 10

  • 检波器间隔: 1 or 2 m

  • 检波器长度: 735 mm

  • 检波器直径: 65 mm

  • 检波器重量: 2.5 kg

  • 电缆长度 460 g每米

  • 适用孔径: 75 mm

  • 耦合机制: 充气气囊

  • 定向: 刚性抗扭管

  • 深度标记: 电缆上每2米

  • 存放:绞盘和仪器箱

  • 数字化系统

  • 设计:Micromed

  • 供电: PC USB 端口

  • A/D 转换: 24 bit @ 128Hz采样率

  • 采样频率: 256-32768 Hz

  • 记录长度: 最大4 s

  • 触发: TTL, 检波器

  • 软件: Soilspy (Micromed)

数据采样示例-松散沉积层,孔间距10m
