大型液压四点弯曲试验机

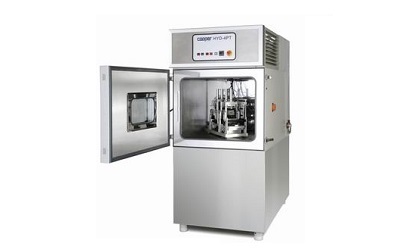

大型液压四点弯曲试验机图片
产地:广东
索取资料及报价
产品介绍

产品介绍:

弯曲梁测试广泛用于沥青道路材料的劲度模量测量和抗疲劳能力的评估。四点弯曲测试写入CEN, AASHTO以及中国规范。采用方形梁试样,施加受控应力和受控应变的正弦波荷载。液压弯曲梁测试装置可以测试的频率范围可以达到60Hz,比气动加载系统所能达到的频率范围大大扩展。

CRT-LH4PT-BB使用先进的伺服液压技术和高速数字采集控制系统,集成用户界面友好的软件。测试过程中,图形和数据可以显示,测试数据以EXCEL兼容的格式存储。测试框架放置于带风扇循环系统的温控室内,控温范围-20 到30°C。CRT-LH4PT-BB独特的恒力矩夹紧和三传感器弯曲测量系统可以适应不同尺寸的梁的测试。这意味着测试式样的梁尺寸和最大集料颗粒直径的比率可以满足欧洲规范,可以测量更大集料颗粒的沥青混合料。

主要特性:

● 频率范围0.1 到 60Hz

● 高质量液压伺服四点弯曲梁试验机

● 双向动作的液压加载头,内置位移传感器

● 使用‘兰宝石技术’的Star伺服阀

● 独特的三传感器试样弯曲测量系统

● 可以测试的梁形试样尺寸: 长380 到 600mm,横截面50x 50mm 到 100 x 100mm

● 温控室控温范围 -20 到 30°C

● 施加正弦波的受控应力和受控应变疲劳测试

● 恒定力矩电机试样夹紧,消除试样梁夹紧凹痕产生的误差

● 用户界面友好的软件,确定材料的抗疲劳能力和劲度模量。

● 可以执行频率/温度扫描测试

● 全封闭,减少噪声

    标准:

    ● EN 12697-24 附录 D

    ● EN 12697-26 附录B

    ● AASHTO T321-03 (TP8)

    ● 中国规范

      系统元件:

      CRT-LH4PT-BB的组成:

      ● 不锈钢和铝测试框架

      ● 线性轴承保证四个夹紧位置自由转动

      ● 相匹配的耐疲劳的液压伺服加载头和电磁阀夹紧

      ● 滚动轴承保证四个夹紧位自由旋转

      ● 耐疲劳的荷载传感器(±10kN 量程)

      ● 数字处理控制单元,弯曲测试用LVDT

      ● 软件自动保持三个传感器夹到试样上

      ● 带双层观察窗的温控器。

      ● 恒力矩梁夹紧系统,内部照明和强力风扇空气循环,-20到30°C

        规格:

        力传感器 ±10 kN
        试样弯曲测量传感器 3 x ±1mm
        加载头行程 10mm
        频率 0.1 到 60Hz
        温度(集成温控室) -20 到 30°C
        电源 3 相 415 伏 50Hz @ 16A (其它规格,预先说明)
        压缩空气 7–10 巴 @ 100 升/分
        尺寸(WxDxH) 1050x1600x2100
        工作空间要求mm (WxDxH) 2050x2600x2300
        估计重量 650kg
        计算机 用户提供(请咨询最低配置要求)

        软件:

        ● 采用LabVIEW研发的用户界面友好、直观、可靠的Windows软件。

        ● 满足EN 12697-24 附录D 和 EN 12697-26 附录B规范要求。

        ● 软件界面可以翻译成用户使用的语言—请咨询。

        ● 执行疲劳和复合模量测试的软件包。

        ● 存储数据可以用EXCEL及类似软件分析、与其它测试结果比较。

        ● 还包含采集数据和系统输入输出的测试数据的作图,相位校正和传感器数据库等组件。

          附件不包含在主机报价中,如果需要,可以单独订购。

          ● CRT-BEAM:模拟PVC测试梁50x50x380mm

          ● CRT-BEAMLARGE:模拟PVC测试梁100x100x660mm
