专利设计防止样品污染

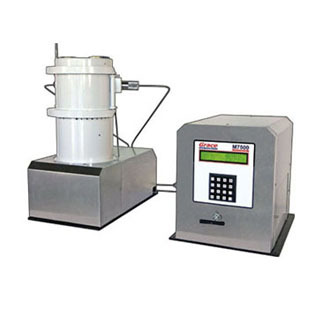

Grace仪器的M7500超高温高压流变仪为共轴圆柱、旋转、高温高压流变仪，意味着可在极宽压力和温度（压力达30000psi，温度达600℉）条件下完成多种流体的流变性测试（包括API HTHP测试）。可选水泥浆测试模块可用于水泥浆流变性测试（见下附件1介绍）。

Grace仪器M7500超高温高压流变仪提供独特的专利设计（美国专利号7287416及7412877），可完全阻止测试腔内样品与液压油接触，目前行业内没有任何一款流变仪可声称能做到这一点。仪器完全符合API 10B和API 13B标准。

可选多种功能模块，节省时间、经费和实验室空间

在M7500基础上，提供多种模块用以增加特定测试功能，如水泥浆测试模块，压力/体积测试模块，线性膨胀测试模块等。这些模块可代替单独的仪器，并可集成到标准的M7500培训程序中，可节省费用和实验空间，使得M7500超高温高压流变仪成为一款高性价比的仪器。

仪器特色：

l仪器采用厚壁钢制压力腔，并包裹有自动防故障围阻壳，确保操作安全

l从实验开始到结束，采用简便设计理念

l实验后冷却管路接入自来水或制冷器，可快速冷却降温

l创新专利设计，可防止液压油污染测试样品

l**专利设计，无需易碎和昂贵的“V”型宝石轴承

l测试过程中，计算机控制的磁力耦合搅拌器搅拌样品

l仪器结实，操作安全，低维护

l仪器可耐极其高压和高温下的安全测试

l提供可重复性实验结果和测试灵活性

l仪器包括LCD屏和PC接口

l完全数字及自动化

仪器参数：

材质：不锈钢

样品量：132mL

转速：0.01～600 rpm（连续）

剪切速度：0.0082～1020S^-1

温度：室温（32℉带制冷器）～600℉（低温可选配）

压力：常压～30000psi

粘度：0.5～5000000cp

扭矩：7μN.m～10mN.m

剪切力：2～10000 dyne/cm2

精度：0.3%全量程

重复性：±1%扭矩跨度

电压：120V或240V（变压器）

冷却源：自来水或者制冷器

压缩气源：120 psi

执行标准：API 10B和API 13B

计算机需求：PC带Window 9X/2000/XP/Vista/Win7系统

尺寸：22"高*12"宽*24"深 (测试单元)；15.5"高*14"宽*25"深 (控制单元)

重量：250 lbs

附件一、水泥浆测试模块(图2)：

该嵌入模块为美国专利产品（专利号：8375771），专门设计用于测试水泥样品。即使水泥样品在测试室内发生了凝固，也可轻易将其推出并取下，不会对测试室造成一点点损害。因此该专利技术使得M7500更具有竞争力，更耐用，今天市场上任何一款同类型仪器都不具备这技术与特色。

水泥样品将整个转子装置包含住，可完全减少液压油的污染。一旦测试结束，转子可快速拆卸清洗干净。

水泥测试室模块的专利技术，去除了宝石轴承。这样可避免当轴承被样品污染后，产生测量误差。

附件二、PVT比重模块（图3）：

M7500PVT比重模块（美国专利号：8156798）用于模拟井底条件下，测试液体密度的变化，如某些深油/地热井环境。该模块也可用于测试固体样品，如水泥、岩芯或其它固体。

附件三、LSM线性膨胀测试模块（图4）：

M7500LSM线性膨胀测试模块（美国专利号：8434355/8443661）提供了高温和高压条件下单通道膨胀测试。压力可达207MPa，温度达315摄氏度。

附件四：M7800超HTHP赤铁矿流变仪：

M7800（美国专利号：8813542）是在M7500的基础上，对样品室进行设计改变，使得测试压力达惊人的276MPa。同时消除了测试样品与磁性材料的接触，可用于测试对磁力敏感的，普通行业流变仪而不能测试的样品（详细信息，请见M7800产品彩页）。

附件五：M8500超HTHP动态沉降测试仪（图5）：

M8500（美国专利号：7845212）是在M7500的基础上，对样品室进行改变，是其可倾斜至80°，并且新增了3个样品收集室用于沉降测试。可选的流变测试模块使得M8500即可进行流变测试，也可兼容M7500的任何测试模块（详细信息，请见M8500产品彩页）。
