On line monitoring system of river discharge

河道流量在线监测系统

一、产品概述

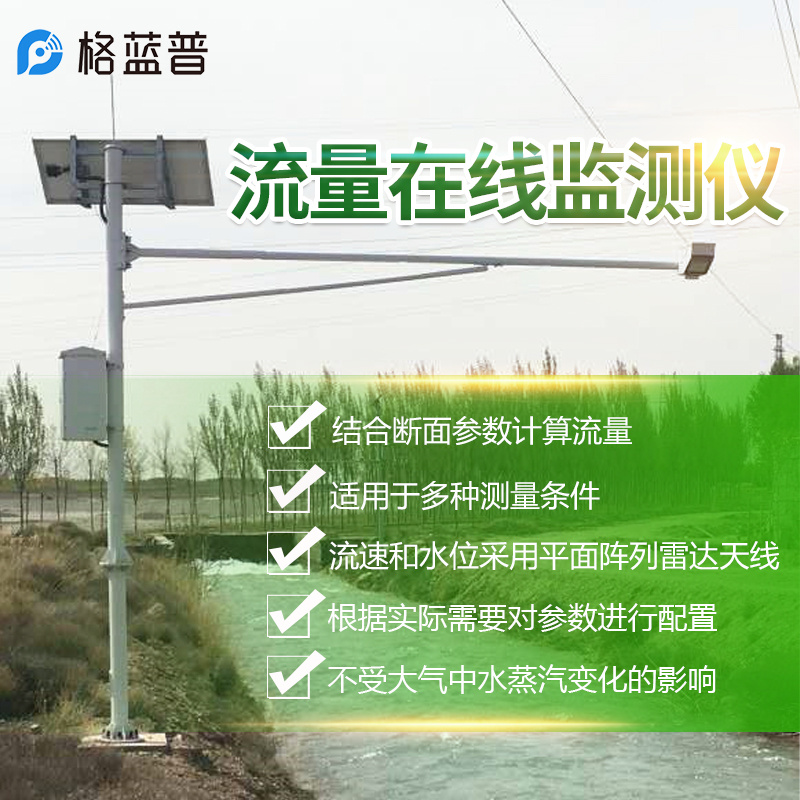

GLP-LL河道流量在线监测系统是一款基于微波技术的全自动流量计，可同时测量渠道内水位、流速、流量。它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位和流量测量。

2、辅助水处理作业，如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、产品特点

（1）非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

（2）适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

（3）流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

（4）方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

（5）不受大气中水蒸汽、温度和压力变化的影响

四、概要指标

·供电电流：100mA（工作），＜1mA(休眠)；

·工作电压：12V供电

·运行温度：-35℃～60℃；

·存储温度：-40℃～60℃；

·野外防护等级：IP68

五、流速测量

·测速范围：0.15～21m/s;

·测速精度：8.8mm/s;

·分辨率：±1mm/s;

·方向辨别：上游

·持续测量时间：2～240s

·采样间隔：0s～5h

·工作频率：24.15GHz

·到水面距离：0.3～35m
