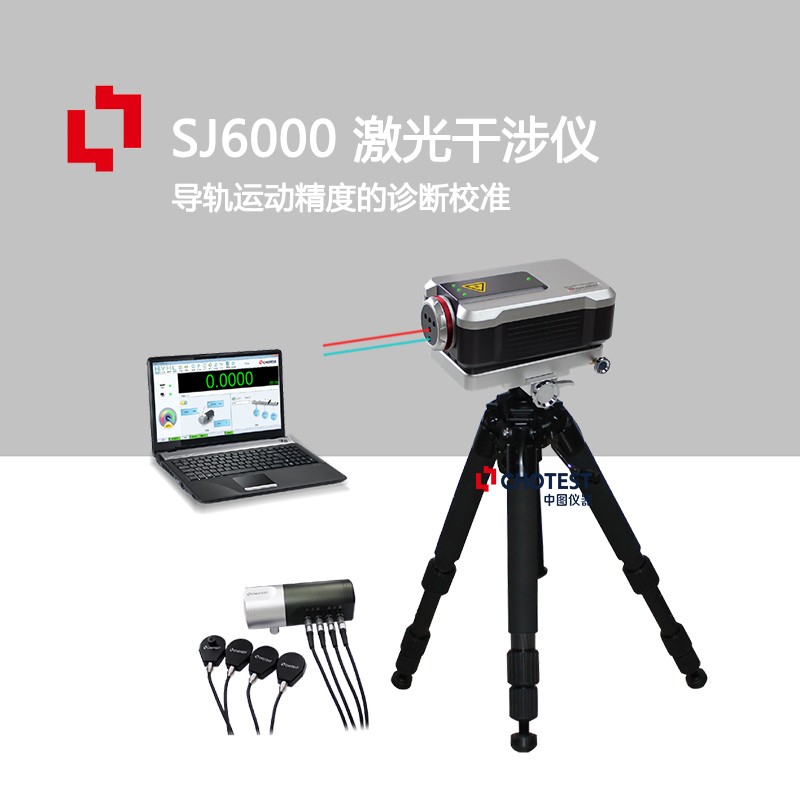

产品介绍 sj6000数控机床激光干涉仪广泛应用于数控机床、激光打标/切割、三坐标、影像仪、精密测量、自动化、机器人、3D打印等领域,在计量领域中可作为长度基准以及设备校准工具。它以光波为载体,是高精度、高灵敏度的测量仪器。 产品简介sj6000数控机床激光干涉仪集光、机、电、计算机等技术于一体,产品采用进口高性能氦氖激光器,其寿命可达50000小时;采用激光双纵模热稳频技术,可实现高精度、抗扰力强、长期稳定性好的激光频率输出;采用高速干涉信号采集、调理及细分技术,可实现高4m/s的测量速度,以及纳米级的分辨率;采用高精度环境补偿模块,可实现激光波长和材料的自动补偿;采用高性能计算机控制系统及软件技术,支持中文、英文和俄文语言,友好的人机界面、向导式的操作流程、简洁化的记录管理。 产品功能(1)可实现线性、角度、直线度、垂直度、平行度、平面度、回转轴等几何参量的高精密测量; (2)可检测数控机床、三坐标测量机等精密运动设备其导轨的线性定位精度、重复定位精度等,以及导轨的俯仰角、扭摆角、直线度、垂直度等; (3)可实现对机床回转轴的测量与校准; (4)可根据用户设定的补偿方式自动生成误差补偿表,为设备误差修正提供依据; (5)具有动态测量与分析功能,包括位移分析、速度分析、加速度分析、振幅和频率分析等,可进行振动分析、丝杆导轨的动态特性分析、驱动系统的响应特性分析等; (6)支持手动或自动进行环境补偿。 sj6000数控机床激光干涉仪具有测量精度高、测量范围大、测量速度快、高测速下分辨率高等优点,结合不同的光学镜组,可实现线性测长、角度、直线度、垂直度、平行度、平面度等几何参量的高精度测量。在SJ6000激光干涉仪动态测量软件配合下,可实现线性位移、角度和直线度的动态测量与性能检测,以及进行位移、速度、加速度、振幅与频率的动态分析,如振动分析、丝杆导轨的动态特性分析、驱动系统的响应特性分析等。 测量软件(1)友好的人机界面; (2)丰富的应用功能模块; (3)向导式的操作流程; (4)简洁化的记录管理; (5)支持中文、英文和俄文界面; (6)支持企业专属模板定制。 部分技术指标主机 稳频精度:0.05ppm 动态采集频率:50 kHz 预热时间:≤ 6分钟 工作温度范围:(0~40)℃ 存储温度范围:(-20~70)℃ 环境湿度:(0~95)%RH 环境补偿单元 空气温度传感器:±0.1℃ (0~40)℃,分辨力0.01℃ 材料温度传感器:±0.1℃ (0~55)℃,分辨力0.01℃ 空气湿度传感器:±6%RH (0~95)%RH 大气压力传感器:±0.1kPa (65~115)kPa 线性测量距离:(0~80)m (无需远距离线性附件) 角度测量范围:±10° 平面度测量范围:±1.5mm 直线度测量范围:±3mm 垂直度测量范围:±3/M mm/m 便携箱尺寸:613*460*230mm 标准配置重量:18kg 如有疑问或需要更多详细信息,请随时联系中图仪器咨询。 |
