产品简介

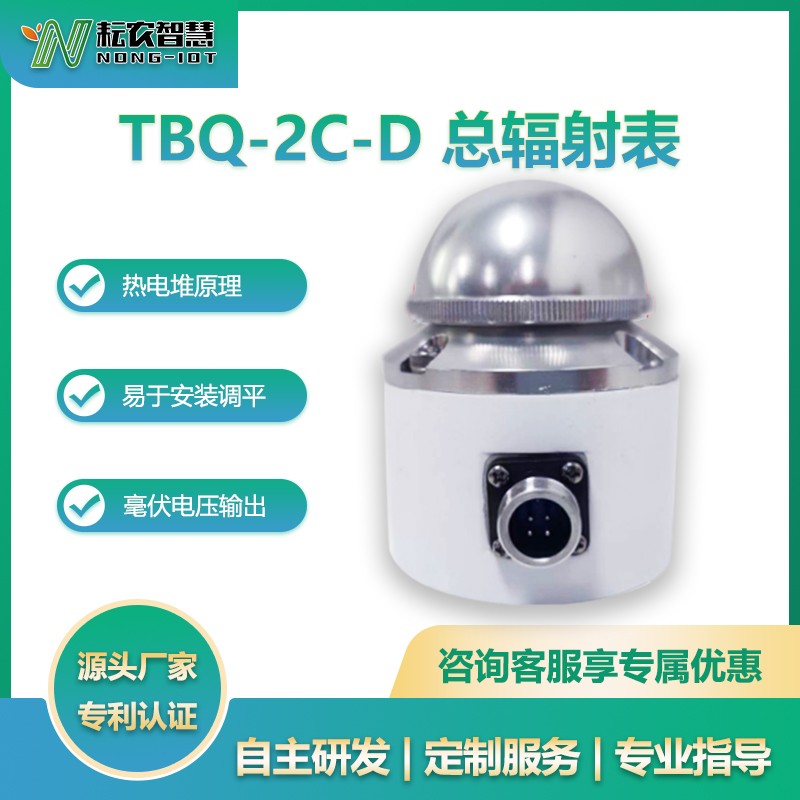

TBQ-2C-D总辐射表是邯郸耘农公司参照GB/T19565-2017总辐射表研发的产品。该产品符合测量波长为0.3-3.0微米太阳总辐射的二级标准。该表由单层石英玻璃罩、感应元件、遮光板等部件组成。

感应元件是该表的核心部分，它由快速响应的线绕电镀式热电堆组成。感应面涂3M无光黑漆感应面为热接点，当有阳光照射时温度升高，它与另一面的冷接点形成温差电动势，该电动势与太阳辐射强度成正比。

玻璃罩是为了减少空气对流对辐射表的影响。总辐射表还可用来测量散射辐射和反射辐射。在总辐射表水平状态下,用一个遮光球(或片)遮蔽直接辐射,总辐射表玻璃罩与遮光球的几何形状应仿照直接辐射表指向天顶时(从探测器中心张角5°)的几何形状,玻璃半球罩必须完全被遮住,此时测量值即为天空的散射辐射;如果将其感应面向下水平安装,则可用于反射辐射的测量。

单层玻璃罩用于成本敏感场景或短周期观测的场所，对频繁大风或高温环境有要求的场所需配置双层玻璃罩产品，如RY-TBQ-2C。

TBQ-2C-D技术参数
