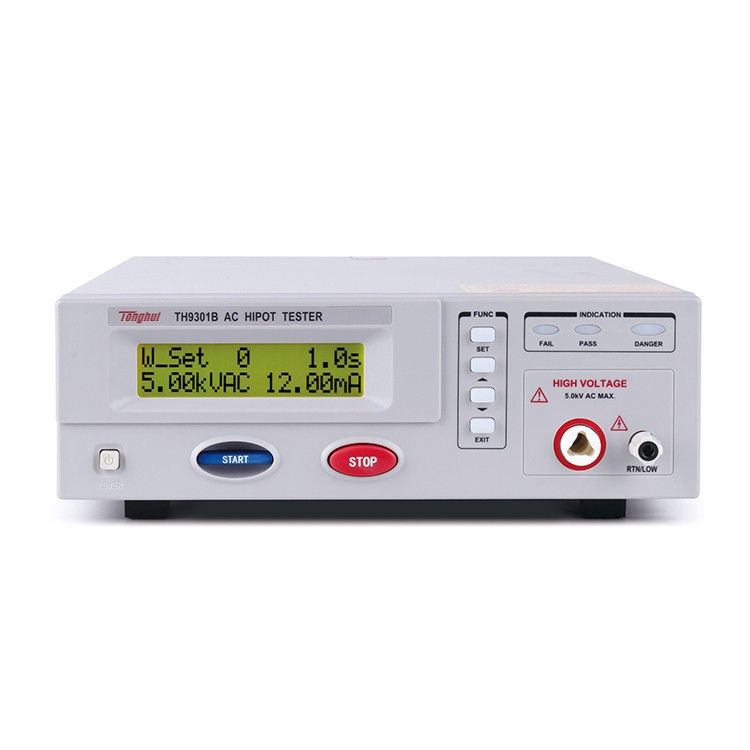

TH9301系列交直流耐压绝缘测试仪是一款小功率经济型智能安规测试仪器。体积小、重量轻、外形美观、操作 简便。
应用
■ TH9301系列产品可广泛应用于家用电器、变压器、电气设备、元器件的安全检查。
性能特点
耐压测试:AC: 5kV/0-12.00mA 无直流耐压
无绝缘电阻测试功能
单通道测试
快速放电和电弧侦测功能
任意设定电压上升时间,测试时间，
针对绝缘电阻可随意设定等待时间
可存储5个测试步骤，4种测试模式可选
16×2字符型LCD显示
全新的面板和简洁的界面操作设计
锁键盘功能
PLC接口
技术参数
型号 | TH9301 | TH9301A | TH9301B |
耐压测试 |
输出电压 | AC | 0-5.00kV ±2% |
DC | 0-6.00kV ±2% | 无 |
电流测试范围 | AC | 0-12.00mA ±5% |
DC | 0-5.00mA ±5% | 无 |
快速放电功能 | 测试结束后自动放电（DCW） | 无 |
绝缘电阻测试 |
输出电压 | 0.10kV-1.00kV ±2% | 无 | 无 |
电阻测试范围 | 1MΩ-10GΩ | 无 | 无 |
电阻测试精度 | 1.0MΩ-1.0GΩ ±5%1.0GΩ-10.0GΩ ±10% | 无 | 无 |
放电功能 | 测试结束后自动放电 | 无 | 无 |
电弧侦测 |
测量范围 | AC | 1 - 9级 （出厂默认值为5）（对应电流 20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） |
DC | 1 - 9级 | 无 | 无 |
一般参数 |
存储器 | 5组 |
电压上升时间 | 0.1s - 999.9s |
测试时间设定(AC/DC) | 0.2s - 999.9s |
等待时间(IR) | 0.2s - 999.9s | 无 | 无 |
接口 |
标配 | PLC |
附件
标配 |
配件名称 | 型号 |
高压测试电缆(红色) | TH90003R |
高压测试棒 | TH90004 |
高压测试电缆(黑色) | TH90001B |
