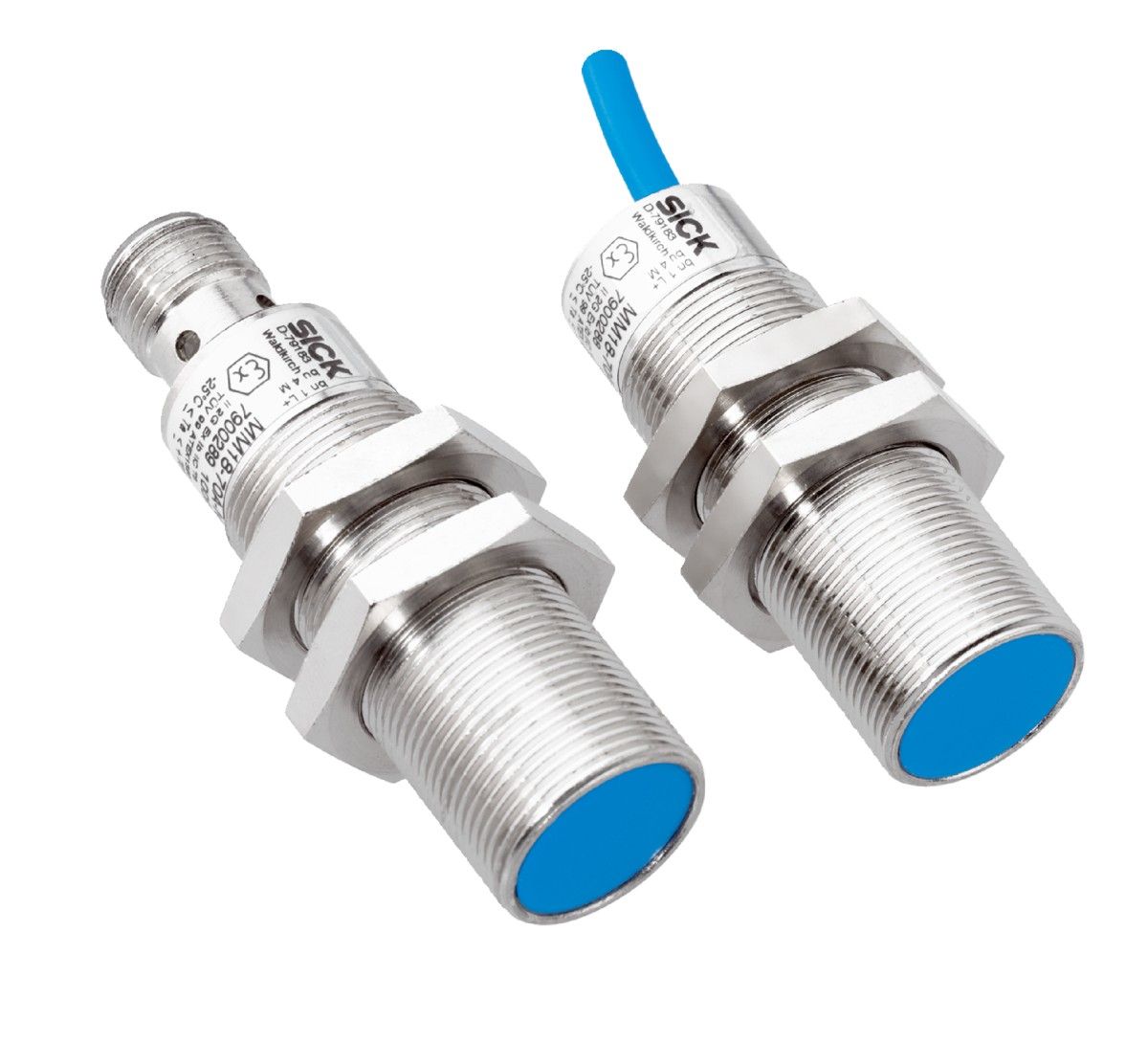

磁性传感器MM18-70A-N-ZC0

sick西克

访问量: 5915 网址: www.chinadbs.com/show11518

磁性传感器MM18-70A-N-ZC0

货号：1102544

产品介绍

Regulatory Compliance Mark (RCM) European conformity (CE) UK Conformity Assessed (UKCA)

产品特点

¹⁾ 触发感应距离取决于磁铁 MAG-3010-B (M4.0)在非磁性的材质里的安装情况.

²⁾ 根据 EN 60529.

机械/电子参数

残余纹波	≤ 5 % ¹⁾
（接近传感器）通电后开始工作前的延时	≤ 2 ms
滞后	≤ 25 %
再现性	≤ 1 % ²⁾
温度漂移 (S_r)	± 10 %
电磁兼容性	根据 EN 60947-5-2
消耗电流被阻尼	≥ 2.3 mA
消耗电流未被阻尼	≤ 1 mA
导线电阻	≤ 50 Ω
断线保护	✔
极性反接保护	是
短路保险	是
抗冲击与抗振性	30 g, 11 ms / 10 … 55 Hz, 1 mm
运行环境温度	–25 ℃ ... +70 ℃
外壳材料	金属, 黄铜镀镍
壳体长度	65 mm
可用的螺纹长度	40 mm
最大拧紧力矩	≤ 25 Nm
型式试验证书	TÜV 19 ATEX 241335
UK 型式检验证书	UL22UKEX2385
防爆认证（ATEX）	EX II 1G Ex ia IIC T6 Ga EX II 1D Ex ia IIIC T₂₀₀85 ℃ Da Ta: –25 ℃ ... +70 ℃
防爆区域类别	1G, 1D
最大输入电压 U_i	16 V ³⁾
最大输入功率 P_i	100 mW ³⁾
最大输入电流 I_i	30 mA ³⁾
最大内置电容 C_i	130 nF ³⁾
最大内置电感 L_i	10 µH ³⁾
标准电压	8.2 V DC

¹⁾ 从 U_V.

²⁾ 从 Sr，（UV 和 Ta 稳定）.

³⁾ 仅用于连接到单独认证的本安电路.

安全技术参数

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
ATEX 证书	✔
