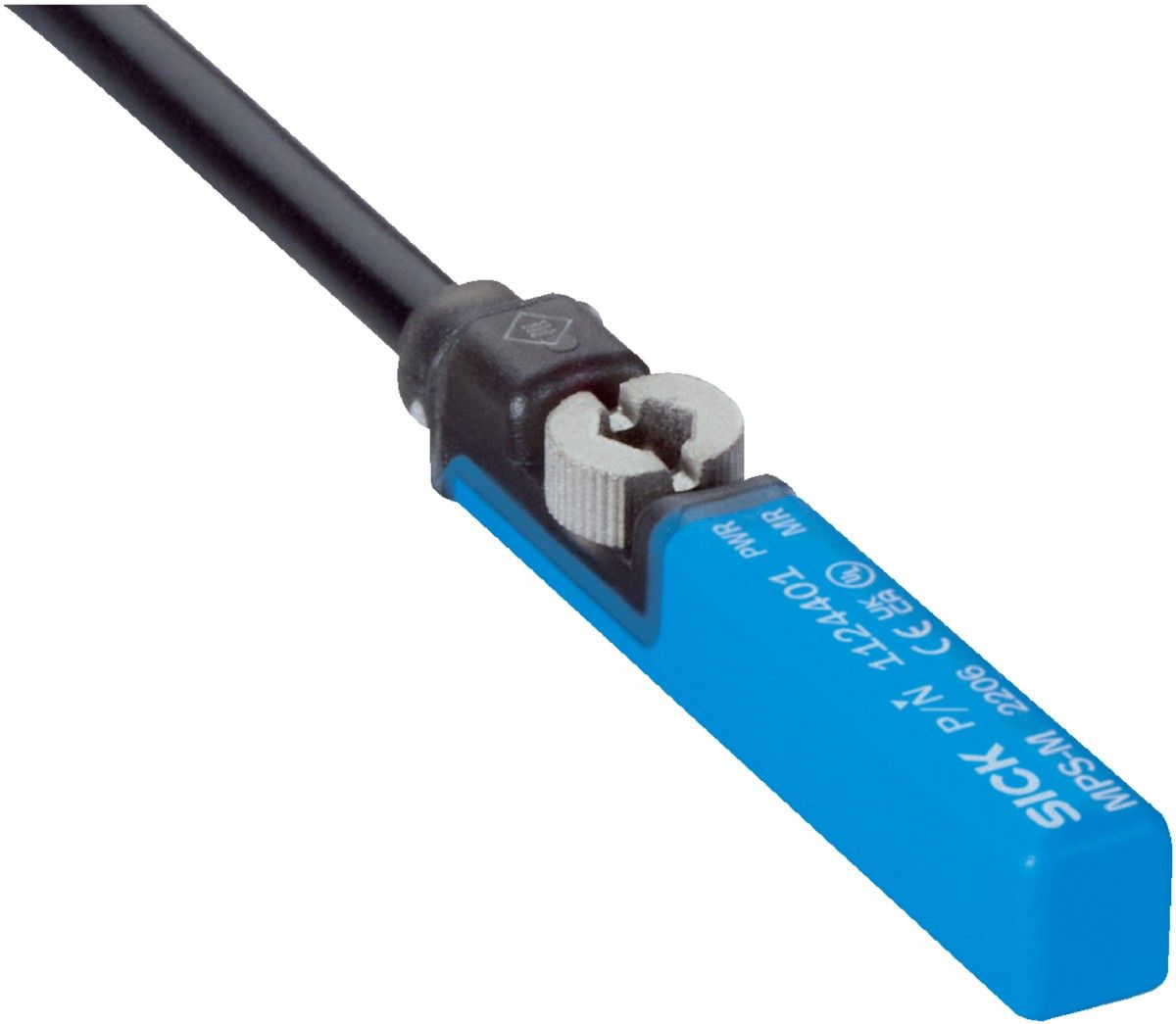

产品介绍     产品特点 | 圆柱形 | T型槽 | | 检测范围 | 0 mm ... 50 mm 1) | | 带转接头的缸型 | 杆气缸专家 拉杆气缸 圆形气缸 带有燕尾槽的气缸 SMC 轨道 CDQ2 SMC 轨道 ECDQ2 | | 测量范围 | 50 mm | | 壳体长度 | 32.5 mm | | 输出功能 | 模拟信号, IO-Link | | 电气规格 | DC 4 线 | | 模拟输出 (电压) | 0 V ... 10 V | | 外壳防护等级 | IP67 | | 诊断功能 | 激励元件诊断 |
机械/电子参数 | 供电电压 | 13 V DC ... 30 V DC 1) | | 最小负载电阻 | ≥ 10 kΩ | | 防护等级 | III | | （接近传感器）通电后开始工作前的延时 | 0.15 s | | 功耗 | ≤ 550 mW | | 所需电磁强度典型值 | 2 mT ... 20 mT 2) | | 分辨率典型型 | 0,01 mm 3) | | 线性误差典型值 | 0.3 mm 4) | | 典型重复精度 | 0.05 mm 5) | | 采样率典型值 | 1 ms | | 极性反接保护 | 是 | | 短路保险 | 是 | | 量测范围LED指示灯 | 是 | | 开关状态-LED 灯 | 是 | | 示教功能 | 是 | | 运行环境温度 | –20 ℃ ... +70 ℃ 6) | | 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm | | 电磁兼容性 | 根据 EN 60947-5-2 | | 连接类型 | 电缆，4 芯，已剥皮, 5 m | | 连接方式详细信息 | | | 导线横截面 | 0.08 mm² | | 导线直径 | Ø 2.6 mm | | 弯曲半径 | 可移动状态 > 10 x 电缆直径 | | 固定式铺设 > 5 x 电缆直径 | | 电缆出线 | 轴向 |
| |
安全技术参数 | MTTFD | 744 年 | | DCavg | 0% | | TM（持续运行时间） | 20 年 |
通讯接口 | 通讯接口 | IO-Link V1.1 | | 通信接口详情 | COM3 | | 周期时间 | 1 ms | | 过程数据长度 | 32 Bit | | 过程数据结构 | 位 0 ... 7 = 开关信号 Qint1 - Qint7 / Alerts（警报） 位 8 ... 15 = 缩放 位 16 ... 31 = 位置（单位为 x10 µm） |
诊断 | 激励元件诊断 | | | 状态数据 | 循环数，移动时长，经过的气缸行程，停留时间，活塞速度 | | 磁场强度 | 2 mT ... 18 mT |
|
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ |
分类 | ECLASS 5.0 | 27270104 | | ECLASS 5.1.4 | 27270104 | | ECLASS 6.0 | 27270104 | | ECLASS 6.2 | 27270104 | | ECLASS 7.0 | 27270104 | | ECLASS 8.0 | 27270104 | | ECLASS 8.1 | 27270104 | | ECLASS 9.0 | 27270104 | | ECLASS 10.0 | 27270104 | | ECLASS 11.0 | 27270104 | | ECLASS 12.0 | 27274301 | | ETIM 5.0 | EC002544 | | ETIM 6.0 | EC002544 | | ETIM 7.0 | EC002544 | | ETIM 8.0 | EC002544 | | UNSPSC 16.0901 | 39122230 |
| |
