AIM Systems：

AIM Systems有限责任公司一家是专注于工业涂布涂覆无损检测技术的光电科技公司。公司集研发、生产、销售与服务为一体，拥有无接触无损涂层检测的国际专利技术和产品，可为客户提供定制化的涂层测厚系统解决方案和专属产品。

是德国AIM Systems公司在中国区的指定代理商，作为 AIM Systems公司在中国区的授权代理商，东方德菲将继续秉承“Leading by Professional”的理念，与 AIM Systems公司一起用我们严谨的产品研发理念、深厚的工业应用经验、精湛的无损检测技术、**的产品、和真诚的服务为您的智能制造助力，我们期待与您的合作！

德国 AIM Systems涂层测厚仪Coat Analyzer

德国 AIM Systems涂层测厚仪Coat Analyzer由德国AIM Systems有限公司研发生产，采用光热红外法技术原理，可用于实验室或者工业产品涂层厚度的离线测量，其组成包括测厚仪，支架，电脑以及测量软件。

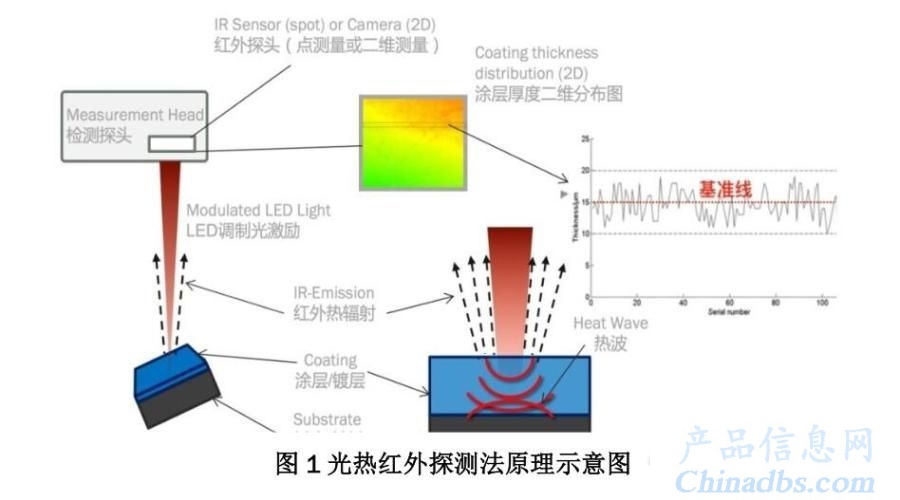

一、光热红外探测法基本原理：

待测样品在调制光源的激励下吸收了光辐射的能量，产生红外热辐射即热波，由于待测样品内部的多层结构或者自身缺陷而存在分界面特性的差异，导致红外热波在通过分界面时波形发生变化，不同层状结构厚度以及样品缺陷形貌对热波波形变化有不同的影响，通过探测反射热波形的随时间变化及相对激发光信号的延迟可以分析得到待测样品层状结构以及缺陷形貌尺寸的信息。

二、技术优势：

• 无损无接触式测量

• 适用范围广：

适用于不同材料上的不同涂层的干膜和湿膜厚度测量，

可测量的基材材质不限（金属、塑料、橡胶、复合材料等)，

可测量的涂料种类不限（油漆、粉末涂料、粘胶剂、润滑涂层等）

可测量的涂装工艺不限

• 可在曲面、粗糙表面和各种厚度的基底上测量

• 高精度，通常在±0.5μm或更小

• LED光源，使用安全，无辐射和激光危害

• 满足工业防爆安全区要求

• 可自动生成检测报告和数据统计

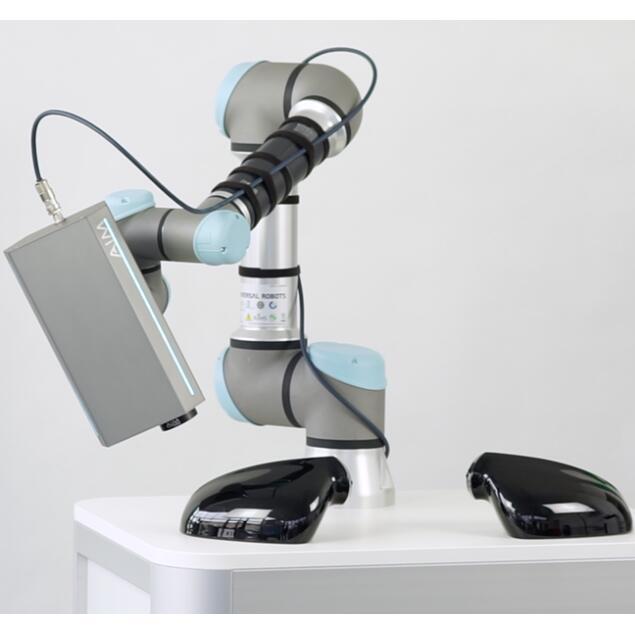

• 可在线实时测量， 适配于涂装机器人

• 设备维护成本低

三、技术参数：

- 精度：±0.2微米或更优

- 测量范围：2-500微米（可根据要求扩展）

- 工作距离：100 ± 80 毫米

- 允许探测角度：± 70°

- 测量时间： ＜0.5秒

- 产品尺寸：33×17×10厘米

- 产品重量：3.5Kg

- 电源电压： 110-240VAC，50-60Hz

- 能耗功率：48VDC，1.5A（max.70w）

- 供电方式：以太网供电（电源及数据线合一）

- 数据传输： Ethernet，10/100BaseT

- 防护等级：IP54（可根据应用要求升级）

- 产品标准：VDMA 24364（LABS/PWIS）

DIN EN 15042

DIN EN 17119

DIN EN ISO 61010

RoHS

- 适配装置：机器臂、横动系统、固定支架

四、典型应用领域

光热红外涂层测厚仪的应用领域极其广泛，不受限于涂层的基材材质，也不受限于涂装材料以及涂装工艺，典型应用领域如下：

|| 汽车、机车、航空航天制造（例如车身以及零部件漆层的厚度测量）

|| 塑料涂装（例如塑料外壳、电路板、汽车内饰/外饰上的涂层厚度测量）

|| 卷材涂装（例如钢卷和铝卷表面镀膜或涂层厚度的测量）

|| 粉末涂装（例如在粉末涂装加热烘烤前对膜厚进行测量）

|| 锂电涂装（例如在锂电池电极片上对涂层厚度及孔隙率测量）

|| 其他涂装（例如橡胶或者复合材料上的涂层及粘合剂层厚度测量）

|| 除在各类涂装产线实时在线使用以外，亦可用于实验室检测
