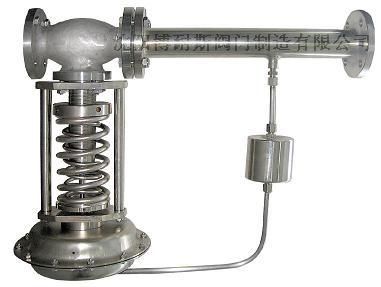

自力式压力调节阀使用说明
ZZY型自力式压力调节阀(ZZY自力式调节阀）无需外加能源，利用被调介质自身压力为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
自力式压力调节阀产品特点
自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，压力好控制。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构反应灵敏。
采用压力平衡机构，控制压力准。
自力式压力调节阀零件材料
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯不锈钢
填料：丁腈、乙炳、氟、耐油橡胶
自力式压力调节阀规格与技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 |
公称压力PN(Mpa) | 1.6、4.0、6.4 |
压力调节范围（MPa） | 15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 980～1500 1000～2500 |
流量特性（℃） | 快开 |
调节精度（％） | ±5 |
使用温度（℃） | ≤350 |
允许泄漏量 | 硬密封（l/h） | 单座：≤10-4阀额定容量（IV级）；双座、套筒：≤5×10-3阀额定容量（II级） |
软密封（ml/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 |
减压比 | 最大 | 10 |
最小 | 1.25 |
