电磁式电动振动台

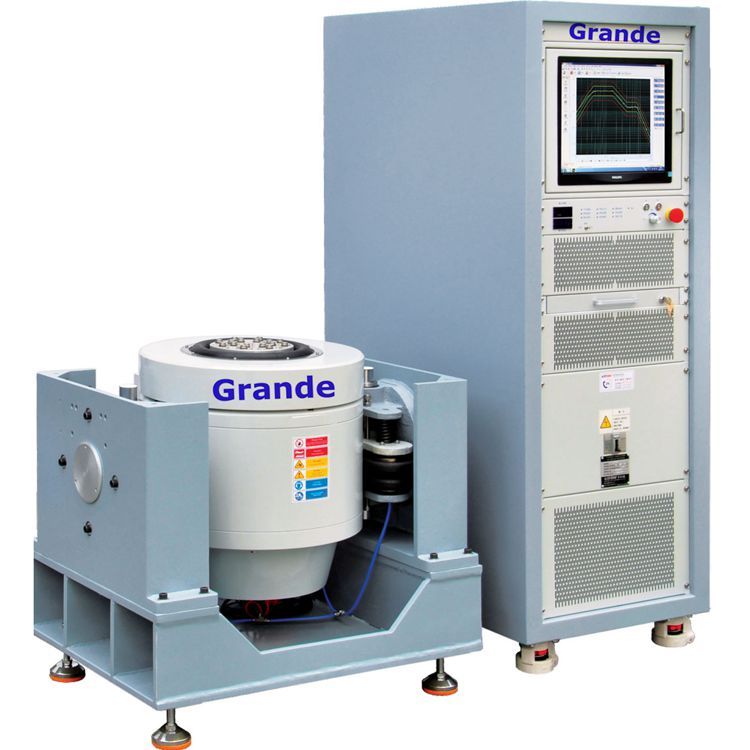

电磁式电动振动台图片

产地:东莞

索取资料及报价

产品介绍

电磁式电动振动台

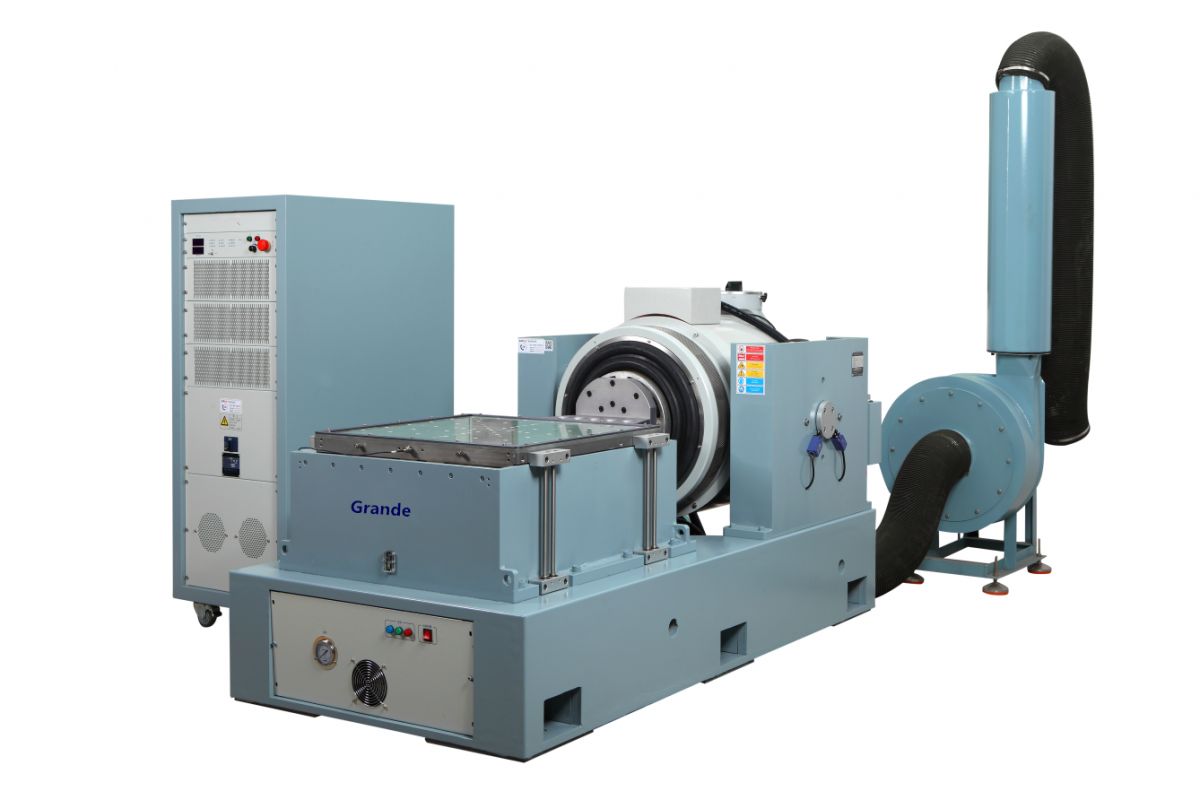

风冷系统

风冷系统电动振动试验系统具有频率宽、指标优异、可靠性高、占地面积小、移动方便、操作简单等诸多优点、目前此系列有多种型号的振动台可选择。激振力范围从1kN到70kN,最大负载从70kg到1000kg可提供气候、力学等多环境试验综合设备。

性能特性

正弦激振力范围：1kN～70k 中心室的空气弹簧承载能力强，低频性能好

随机与正弦激振力1：1 从磁路设计.漏磁低，磁场均匀

两倍的正弦激振力(可选三倍) 正弦、随机、冲击等试验功能

位移峰峰值25mm、40mm、51mm、76mm或100mm 风机冷却效果好，噪音低

轻质动圈，优化设计，耐震性能高，耳轴部位的空气弹簧隔震效果好

技术参数：

系统型号	ES-1-150	ES-1S-150	ES-2-150	ES-2-230
	Φ60Φ120Φ15013×MB			Φ100Φ200Φ23017×MB
额定随机/正弦激振力(KN)	1	1.5	2	2
冲击激振力(KN)	2	3	4	4
频率范围(Hz)	5-4500	5-4500	5-4500	5-2500
最大加速度(m/s2)	500	750	1000	250
最大速度(m/s)	2	2	2	1.5
最大位移P～P(mm)	25	25	25	40
最大负债(kg)	70	70	70	140
振动台台体型号	ET-1	ET-1.5	ET-2	ET-2
运动部件等效质量(kg)	2	2	2	8
工作台面直径(mm)	150	150	150	230
重量(kg)	约395	约395	约395	约430
尺寸L×W×H(mm)	3	3	3	3
功率放大器型号	SDA-1	SDA-1S	SDA-2	SDA-2
功放功率(KVA)	1	1.5	2	2
电源要求(KVA)	4	4.5	5.5	5.5
重量(kg)	约160	约160	约200	约200
尺寸L×W×H(mm)	607×820×1593
冷却方式	强制风冷
风机型号	B-200	B-200	B-200	B-200
功率(KW)	0.75	0.75	0.75	0.75
流量(m3/s)	0.1	0.1	0.1	0.1
风压(kpa)	1	1	1	1
重量(kg)	30	30	30	30

系统型号	ES-3-150	ES-3-230	ES-6-230	ES-10-240	ES-10d-240
	Φ60Φ120 Φ15013×MB	Φ100Φ200 Φ23017×MB	Φ100Φ200 Φ23017×MB	Φ100Φ200 Φ24017×MB10
额定随机/正弦激振力(KN)	3	3	6	10	10
冲击激振力(KN)	6	6	12	20	20
频率范围(Hz)	5-4000	5-2500	5-3500	5-3000	5-5000
最大加速度(m/s2)	1000	350	1000	1000	1000
最大速度(m/s)	2	1.5	1.8	1.8	1.8
最大位移P～P(mm)	25	40	51	51	51
最大负债(kg)	120	140	300	300	300
振动台台体型号	ET-3	ET-3	ET-6	ET-10	ET-10d
运动部件等效质量(kg)	3	8.5	6	10	10
工作台面直径(mm)	150	230	230	240	240
重量(kg)	约480	约430	约590	约900	约900
尺寸L×W×H(mm)	3	3	3	2.5	2.5
功率放大器型号	SDA-3	SDA-3	SDA-6	SDA-10	SDA-10
功放功率(KVA)	3	3	6	10	10
电源要求(KVA)	6.5	6.5	16	21	21
重量(kg)	约200	约200	约240	约400	约400
尺寸L×W×H(mm)	607×820×1593
冷却方式	强制风冷
风机型号	B-200	B-200	B-1000	B-1000	B-1000
功率(KW)	0.75	0.75	4	4	4
流量(m3/s)	0.1	0.1	0.33	0.33	0.33
风压(kpa)	1	1	3.5	3.5	3.5
重量(kg)	30	30	115	115	115

系统型号	ES-20-320	ES-20-445	ES-30-370	ES-30-550	ES-40-370
	Φ120Φ250 Φ32017×M10	Φ200Φ400 Φ44517×M10	Φ150Φ300 Φ37017×M10	Φ200Φ300 Φ400Φ500 Φ55033×M10	Φ150Φ300 Φ37017×M10
额定随机/正弦激振力	20	20	30	30	40
冲击激振力(kN)	40/60*	40/60*	60/90*	60/90*	80/120*
频率范围(Nz)	5-3000	5-2800	5-2800	5-2000	5-2800
最大加速度(m/s2)	1000	700	1000	500	1300
最大速度(m/s)	2	2	2	2	2
最大位移P～P(mm)	51	51	51	51	51
最大负债(kg)	300	300	500	500	500
振动台台体型号	ET-20	ET-20	ET-30	ET-30	ET-40
运动部件等效质量(kg)	20	28	30	55	35
工作台面直径(mm)	320	445	370	445	445
重量(kg)	约1695	约1700	约2490	约2540	约2490
尺寸L×W×H(mm)	1222×760×1052		1328×854×1140	1328×854×1158	1328×854×1140
功率放大器型号	SDA-20	SDA-20	SDA-30	SDA-30	SDA-40
功放功率(KVA)	20	20	30	30	40
电源要求(KVA)	44	44	54	54	73
重量(kg)	约450	约450	约500	约500	约500
尺寸L×W×H(mm)	620×1010×2106
冷却方式	强制风冷
风机型号	B-2000LN	B-2000LN	B-3000	B-3000	B-5000
功率(KW)	7.5	7.5	7.5	7.5	1.5
流量(m3/s)	0.46	0.46	0.46	0.46	11
风压(kpa)	3.5	3.5	8.8	8.8	7.7
重量(kg)	140	140	180	180	255

系统型号	ES-40-445	ES-50-445	ES-60-445	ES-20LS3-3
	Φ200Φ250Φ32017×M10			Φ100Φ200Φ300Φ34021×M10
额定随机/正弦激振力	40	50	60	60
冲击激振力(kN)	80/120*	100/150*	120/180*	40/60*
频率范围(Nz)	5-2700	5-2700	5-27700	5-3000
最大加速度(m/s2)	800	1000	1000	800
最大速度(m/s)	2	2	2	2
最大位移P～P(mm)	51	51	51	76
最大负债(kg)	800	800	800	800
振动台台体型号	ET-40	ET-50	ET-60	ET-20LS3
运动部件等效质量(kg)	50	50	60	25
工作台面直径(mm)	445	445	445	340
重量(kg)	约4500	约4500	约4500	约1695
尺寸L×W×H(mm)	1730×1139×1272			1222×760×1067
功率放大器型号	SDA-40	SDA-50	SDA-60	SDA-20
功放功率(KVA)	40	50	60	25
电源要求(KVA)	73	82	95	44
重量(kg)	约550	约550	约700	约450
尺寸L×W×H(mm)	620×1010×2106			607×820×1593
冷却方式	强制风冷
风机型号	B-5000	B-5000	B-7000	B-2000LN
功率(KW)	1.5	1.5	22	7.5
流量(m3/s)	11	11	1.6	0.46
风压(kpa)	7.7	7.7	8	3.5
重量(kg)	255	255	340	140

系统型号	ES-30LS4-445	ES-40LS4-445	ES-50LS3-445	ES-60LS3-445
	Φ200Φ400Φ44517×M10		Φ200Φ400Φ44517×M12
额定随机/正弦激振力(kN)	30	40	50	60
冲击激振力(kN)	60/90*	80/120*	100/150*	120/180*
频率范围(Nz)	5-2600	5-2600	5-2600	5-2600
最大加速度(m/s2)	750	900	900	1000
最大速度(m/s)	1.8	1.8	2	2
最大位移P～P(mm)	100	100	76	76
最大负债(kg)	500	500	800	800
振动台台体型号	ET-30LS4	ET-40LS4	ET-50LS3	ET-60LS3
运动部件等效质量(kg)	40	45	55	55
工作台面直径(mm)	445	445	445	445
重量(kg)	约2540	约2540	约4500	约4500
隔震频率(Nz)	2.5	2.5	2.5	2.5
尺寸L×W×H(mm)	1328×854×1213		1730×1139×1293
功率放大器型号	SDA-30	SDA-40	SDA-50	SDA-60
功放功率(KVA)	30	40	50	60
电源要求(KVA)	54	73	82	95
重量(kg)	约500	约550	约550	约700
尺寸L×W×H(mm)	620×1010×2106
冷却方式	强制风冷
风机型号	B-3000	B-5000	B-5000	B-7000
功率(KW)	7.5	15	15	22
流量(m3/s)	0.46	11	11	1.6
风压(kpa)		7.7	7.7	7.5
重量(kg)	180	180	255	340

系统型号	ES-50LS4-445	ES-60LS3-445	ES-50LS4-445
	Φ200Φ400Φ44517×M12	Φ200Φ300Φ400Φ500Φ55033×M12
额定随机/正弦激振力(kN)	50	60	70
冲击激振力(kN)	100/150*	120/180*	140/210*
频率范围(Nz)	5-2600	5-2500	5-2500
最大加速度(m/s2)	900	730	850
最大速度(m/s)	2	1.8	1.8
最大位移P～P(mm)	100	76	76
最大负债(kg)	800	1000	1000
振动台台体型号	ET-5OLS4	ET-60LS3	ET-70LS3
运动部件等效质量(kg)	56	82	82
工作台面直径(mm)	445	550	550
重量(kg)	约4500	约7300	约7300
隔震频率(Nz)	2.5	2.5	2.5
尺寸L×W×H(mm)	1730×1139×1348	1820×1297×1373
功率放大器型号	SDA-50	SDA-60	SDA-70
功放功率(KVA)	50	70	70
电源要求(KVA)	82	95	108
重量(kg)	约550	约550	约700
尺寸L×W×H(mm)	620×1010×2106
冷却方式	强制风冷
风机型号	B-5000	B-7000	B-7000
功率(KW)	15	22	22
流量(m3/s)	11	1.6	1.6
风压(kpa)	7.7	7.5	7.5
重量(kg)	255	340	340
