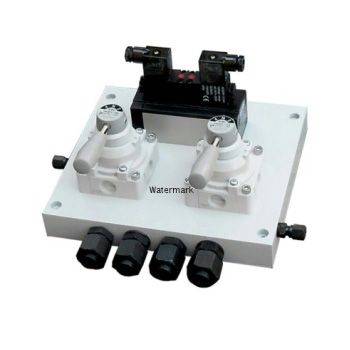

QFZ集成制动阀组应用于水电站机组制动系统，将手动、自动工作回路集成于一体，实现机组的手动制动，手动落风闸、自动制动、自动落风等功能。它由两个手转阀、一个电磁换向阀和安装底板组成，简化掉传统制动回路中的所有管道，便于安装、使用维护。

· 采用板式结构，密封性能好、集成化程度高、体积小、重量轻

· 两个手转阀、一个电磁换向阀均采用稳定，可靠性高的产品

· 手动工作回路与自动工作回路互不影响、互不干扰

· 整套装置所有零部件均采用防锈材料，适于在潮湿环境下工作

技术参数

· 工作压力：0.3～1MPa

· 工作介质：无腐蚀性气体

· 介质温度：小于60℃

· 公称通径：10mm、15mm、20mm

· 电源电压：24VDC、110VDC、220VAC、220VDC

· 连接方式：标准管接头连接(GB3733-83)

· 外形尺寸：250mm×225mm×160mm
