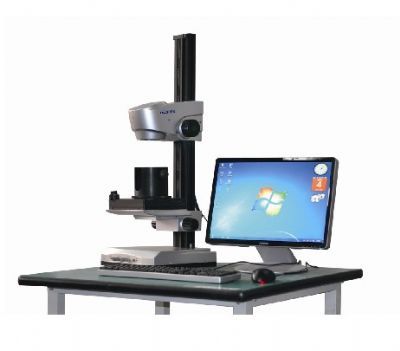

钢研纳克断口图像分析仪动态断口形貌分析仪。可快速、准确进行金属材料动态撕裂试验中的纤维断面率的测量；铁素体钢落锤撕裂中的剪切面积百分比的测量（包括手工不能完成的测量）；冲击断口的纤维断面率及侧膨胀值的测量；静、动态断裂力学裂纹长度的测量。严格满足相应的ASTM、ISO、GB/T标准。

>>仪器参数

1、上下LED背景光源，亮度可调

2、镜头放大倍数：12.5 倍可变焦镜头，带光圈

3、水平清晰度:700线

4、360°旋转载物台

5、CCD分辨率:1280×1024像素

6、传感器类型：CMOS

7、光学尺寸：1/1.8〞

8、像素尺寸：5.2μm

9、工作环境温度:室温～+30℃

工作环境湿度:85﹪RH以下

>>其他参数

软件功能：

1、断口形貌实时采集、原始图像存储

2、图像数据分析处理

3、用户历史记录存储及再分析功能

4、试验项目实时添加与删除

5、具备EXCEL 导出格式，可使试验数据输出至用户的数据库

6、完备的数据库功能具有按试验项目查询、历史照片浏览、断口图像打印、数据库打印等功能

7、异常断口测量

8、动态断裂力学ＫId裂纹长度测量

9、动态断裂力学ＪIc裂纹长度测量

>>仪器特点

动态断口图像分析仪是国际上新型高科技动态断裂试验断口图像分析系统，能够完成动态撕裂及落锤动态撕裂实验中的断口分析测量，同时也可以进行冲击试样断面纤维率和侧膨胀值的测定以及断裂韧度试样中裂纹长度等项目的测定。该设备可完成的测试指标：

1、测量冲击断口侧膨胀值

2、测量冲击断口断面纤维率

3、测量DWTT 断口断面纤维率

4、测量DT 断口断面纤维率

5、断裂力学试样的断口裂纹长度测量
