显微高光谱系统

显微高光谱系统

产地:四川

帧频:参考技术参数

空间分辨率(IFOV):参考技术参数

视场(TFOV):参考技术参数

成像分辨率:参考技术参数

光谱分辨率:参考技术参数

光谱范围:参考技术参数

成像方式:三维

使用状态:地面

工作原理:其它

产品介绍

原理介绍：

GaiaMicro-G系列显微高光谱系统是将推扫型高光谱相机与显微镜结合，构成显微高光谱系统的主体，再借助显微镜的光路系统、不同倍率的物镜（可见）、不同倍率的反射物镜（红外）以及二维电控扫描平台来实现的。

可见近红外显微系统采用透射式的光路结构，在不同放大倍率物镜下，可以清楚的观察、采集到相应的显微高光谱数据，系统采用的是二维平移机构，X轴为图像扫描轴，Y轴为调焦轴，实现自动曝光、自动对焦等流程。

近红外显微系统采用半透半反射式光路结构，大功率溴钨灯输出光源能满足光谱响应范围，系统采用的方案：高光谱相机静止不动，通过控制二维平移机构的扫描轴完成图像的采集，通过特殊设计的光路结构，可以实现全透、半透半反模式的光路调整，再通过目镜来观察和手动调整焦距完成整个系统的焦距调试。

优势描述：

1、自动调焦、自动曝光、自动匹配扫描速度（显微-可见近红外系统）

2、反射率校准、均匀性校准、区域校准等

3、二维整体精密电控平移机构

4、可见近红外显微系统，可实现反射和透射式的高光谱成像，可利用GaiaField内置扫描结构带动光谱成像系统来完成，也可以借助Image-λ-V10/V10E系列相机和电控二维扫描机构来实现

5、近红外显微系统，反射式显微高光谱成像系统借助Image-λ-N17E系列相机和电控二维扫描机构来实现

6、高空间分辨率和光谱分辨率


显微高光谱系统主要技术参数：

型号	GaiaMicro-G -V10-LU		GaiaMicro-G -V10E-AZ4	GaiaMicro-G -N17E		GaiaMicro-G -N17E-HR
光谱范围	400-1000nm		400-1000nm	900-1700nm		900-1700nm
光谱分辨率	3.5nm		2.8nm	5nm		5nm
数值孔径	F/2.8		F/2.4	F/2.0		F/2.0
狭缝尺寸	30um* 9.6mm		30um* 14.2mm	30um* 14.2mm		30um* 14.2mm
探测器	CCD		SCMOS	InGaAs		InGaAs
像素数（空间维*光谱维）	1392*1040		2048*2048	320*256		640*512
光谱通道数		256(有效通道240)			512(有效通道360)
数据输出	14 bits		16 bits	14 bits		14 bits
连接方式	USB 2.0		USB3.0	USB2.0/ Gige		USB2.0/ Gige
物镜	平场无限远长工作距消色差金相物镜（5x、10x、20x、50x) 选配：100x			反射式物镜10X、40X 选配：20X、30X
显微系统（标配金相显微系统，透反射测试光路）	无限远色差校正光学系统10X目镜30°倾斜，无限远铰链三通观察筒，瞳距调节：54mm～75mm，单边视度调节：±5屈光度，两档分光比R:T=100：0或50：50 物镜转换器：内定位五孔转换器
注：其它品牌如奥林巴斯、蔡司的生物、荧光、金相显微镜均可进行高光谱相机搭载，具体可与我司销售人员联系。

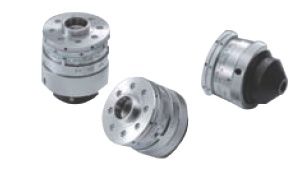

反射物镜：


反射物镜参数：

GaiaMicro-F系列显微高光谱系统

GaiaMicro-F系列显微高光谱系统采用液晶可调滤光片（LCTF）为分光元件，采用高灵敏度科研级制冷型SCMOS相机为成像器件，一体化设计或直接与各种商用显微镜的相机接口（F接口）结合，无需扫描机构，具有高灵敏度、高空间分辨率的特点。

主要技术参数：
