薄膜太阳能电池材料光谱响应测量系统

产地:北京

产品介绍

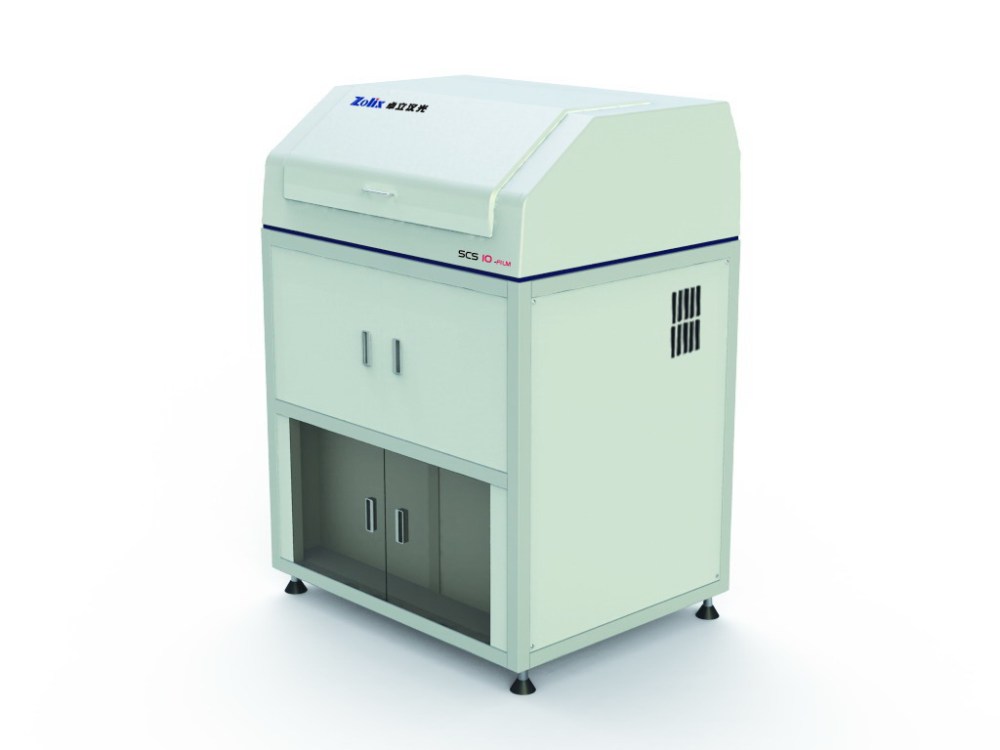

薄膜太阳电池QE测试专用系统 SCS10-Film

适用范围：非晶硅薄膜电池、CIGS 薄膜电池、CdTe 薄膜电池、非晶/ 微晶双结薄膜电池、非晶/ 微晶/微晶锗硅三结薄膜电池等

光谱范围：300～1700nm

电池结构：单结、多结太阳电池

可测参数：光谱响应度、外量子效率、反射率、

透射率、内量子效率、短路电流密度

可测样品面积：300mm×300mm

● 集成一体化turnkey系统

● 大面积薄膜电池测试专用

● 超大样品室，光纤传导

● 背面电极快速连接

● 反射率、内外量子效率同步测试

● 快速高效售后服务

SCS10-Film系统规格

光源	150W高稳定性氙灯，光学稳定度≤0.4%，光纤传导
测试光斑尺寸	2mm～10mm可调
单色仪	三光栅DSP扫描单色仪
波长范围	300nm～1700nm
波长准确度	±0.2nm（@1200g/mm，500nm)
扫描间隔	最小可达0.1nm，默认设置10nm
输出波长带宽	0.1nm～10nm可调，默认设置5nm
多级光谱滤除装置	根据波长自动切换，消除多级光谱的影响
光调制频率	4～400Hz
标准探测器	进口Si光电探测器，含校正测试报告
数据采集装置灵敏度	直流模式：100nA；交流模式：2nV
测量重复精度	<0.6%( 400～1000nm范围<0.3%)
测量速度	单次光谱响应扫描<1min;完整流程扫描<5min(扫描间隔10nm）
样品加持	探针样品台，156mm×156mm，特殊样品台可定制
*Mapping扫描	速度：20点/s（@0.5mm step）分辨率：0.5mm
仪器尺寸	主机：；样品室：控制机柜：800mm×600mm×1300mm
计算机及软件	系统含工控计算机、显示器、鼠标、键盘，正版windows 7操作系统，系统软件安装光盘
