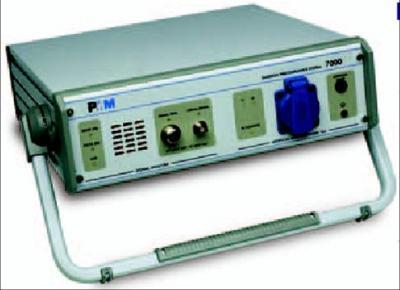

仪器简介：

预测试的**选择

内置LISN

仪器合理的价位上，提供了强大而易于执行的测量功能，一个屏幕即可进行所有EMC测量，而且当前使用“CE”标识的标准都预设在软件中。

由于内置LISN，您能进行的传导测量可达16A。通常情况下，系统将自动分配起始频率和步长频率，此外，用户也可自己进行设置。对于更高的电流，您可使用外接三相LISN配件或可选30、35dB电压探头。

简易的操作

PMM7000测试系统软件基于WindowsTM平台，进入主菜单，您选择将进行何种测量后（如传导、辐射功率或发射），系统将自动按照您的选择进行配置，包括单位选择。

点击START按钮：测量自动进行。

所有测量都可使用峰值，准峰值和平均值检波器。测量结果显示于图表中，可直接打印或保存到您的电脑中。

突出的十点测量

点击Worst 10PKS功能，您将获得最突出的10个峰值。您可在修改电路设计的同时观查了解这10个峰值的变化。

频谱分析模式

为了进行快速的信号分析，PMM7000提供了频谱分析模式，在调试过程中，您可在修改电路滤波器或屏蔽材料的同时，实时观察修改结果。

三个检波器

PMM7000有三个硬件检波器，系统可实时显示峰值、准峰值和平均值的所有曲线。

传导发射

由于内置LISN，您能进行的传导测量可达16A。通常情况下，系统将自动分配起始频率和频率步长，此外，用户也可自己进行设置。对于更高的电流，您可使用外接三相LISN或可选30、35dB电压探头。

理想的现场使用

巧轻便的PMM7000是您现场测量的理想工具，计算机连接可装载所有的测量设置和保存所有的测量结果。

发射测量

PMM7000测试系统发射测量可达1GHz，为您提供了完整的解决方案。

简单便捷的测量只要求您接好天线和按下START功能。在扫频过程中您将立即了解到存在什么样的发射干扰。

辐射功率

PMM7000测量系统可进行辐射功率测量，如果您的工作是进行家用电器方面的测量，PMM可提供辐射功率钳选件。

手动操作模式

进入手动操作模式，您可逐频进行干扰噪声测量，所有细节分析都将在您的掌握之中。PMM7000提供了AM/FM 模块可收听所采集到的信号。

放大模式

测量图表的所有部分都可使用放大功能进行放大，以便您更好地观察信号细节。在放大窗口中，您可读取中心频率和相关的测量值。

近场调试

在设计调试阶段发现发射源是极为重要的工作，使用可选近场探头您将很容易地完成您的工作，在使用PMM天线，功率钳或其他选件时，修正参数已预设入仪器之中。

技术参数：

频率范围

A输入 150KHz-30MHz

B输入 30MHz-1000MHz

频率步长 10KHz（A输入），100KHz（B输入）

设置错误 <1x10-6

射频输入

A输入 50Ω，BNC连接插口

B输入 50Ω，N连接插口

VSWR <1.2 带≥10dB衰减

<2 带≥0db衰减

最大输入信号

正弦波AC电压 <127dBμV

噪声显示（dBμV）典型值

BW=9KHz BW=9KHz

50K-1MHz 1M-30MHz 50K-1MHz 1M-30MHz

峰值 <20 <8 12 14

准峰值 <16 <4 10 12

平均值 <10 <2 8 10

测量时间

峰值 10ms-1000ms

准峰值 200ms-10s

平均值 20ms-1000ms

测量误差 **范围 典型范围

150K-30MHz ±2dB ±2dB

30M-300MHz ±2-3dB ±2dB

300M-1000MHz ±2-4dB ±2dB

显示单位 dBμV，dBμV/m，dBpW

模块 AM/FM带一体化耳机

IF带宽（-6dB） 9KHz/120KHz（CISPR误差）

内置LISN

频率范围 150KHz-30MHz

网络阻抗 50Ω/50uH

连续电流输出 2x16A

最大供电电压 250V

EUT插座 SCHUKO 10/16A

人工手&防护耳 内置式

脉冲限制器 内置式

供电

AC 115/230VAC±10%（用户选择）

频率 50/60Hz

功率 最大30VA

保险管 （250V）T 125mA

（115V）T 250mA

通用数据

接口 RS-232（9Pin）

操作温度 5 -40°C

相对湿度 80%

存储温度 -20 - +75°C

大小 364x120x376mm

重量 5Kg

主要特点：

• 150KHz～1GHz

• 内置16A LISN

• 所有CE认证标准内置

• 三个按键轻松掌控传导、辐射和辐射功率测试

• 预测试、整改测试的**解决方案
