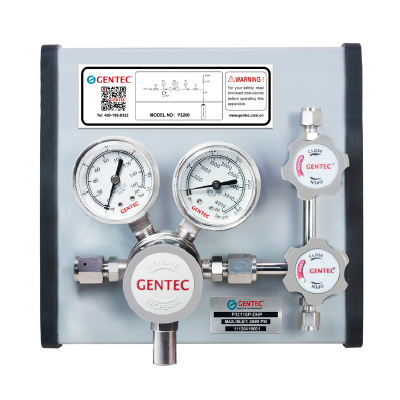

P3200 系列单侧式高压特气控制面板

P3200 Series Single-Bank High Pressure Specialty Gas Control Panels

应用于高压气体钢瓶减压供气，带吹扫功能，最大输入压力可达 20.7 MPa (3000 psi)，抗腐蚀、洁净车间装配测试，适合实验室、气体分析等高纯气体使用。

结构特点 Features

• 特气系列减压器

• 配泄压阀

• 减压器及管路经耐压测试和泄漏测试

• 2"不锈钢压力表，读数清晰

• 所有膜片阀旋钮带 “开启／关闭” 指示窗

技术参数 Specifications

• 最大进气压力: 3000， 2200 psi

• 最大出气压力: 25， 50， 100， 150， 250 psi

• 工作温度: -40°C ～ 74°C (-40°F ～ 165°F)

• 流量: 见流量曲线图

• 减压器泄漏率: 2 x 10^-8 atm.cc / sec He

• Cv: 0.14

结构材料 Materials of Construction

• 减压器母体: 不锈钢

• 减压器阀座: PU， PTFE， PCTFE

• 面板进气连接: 1/4” Genlok®， 1/4” FSR， 1/2” FSR

• 面板出气连接: 1/4” Genlok®， 1/4” FSR

• 膜片阀母体: 不锈钢
