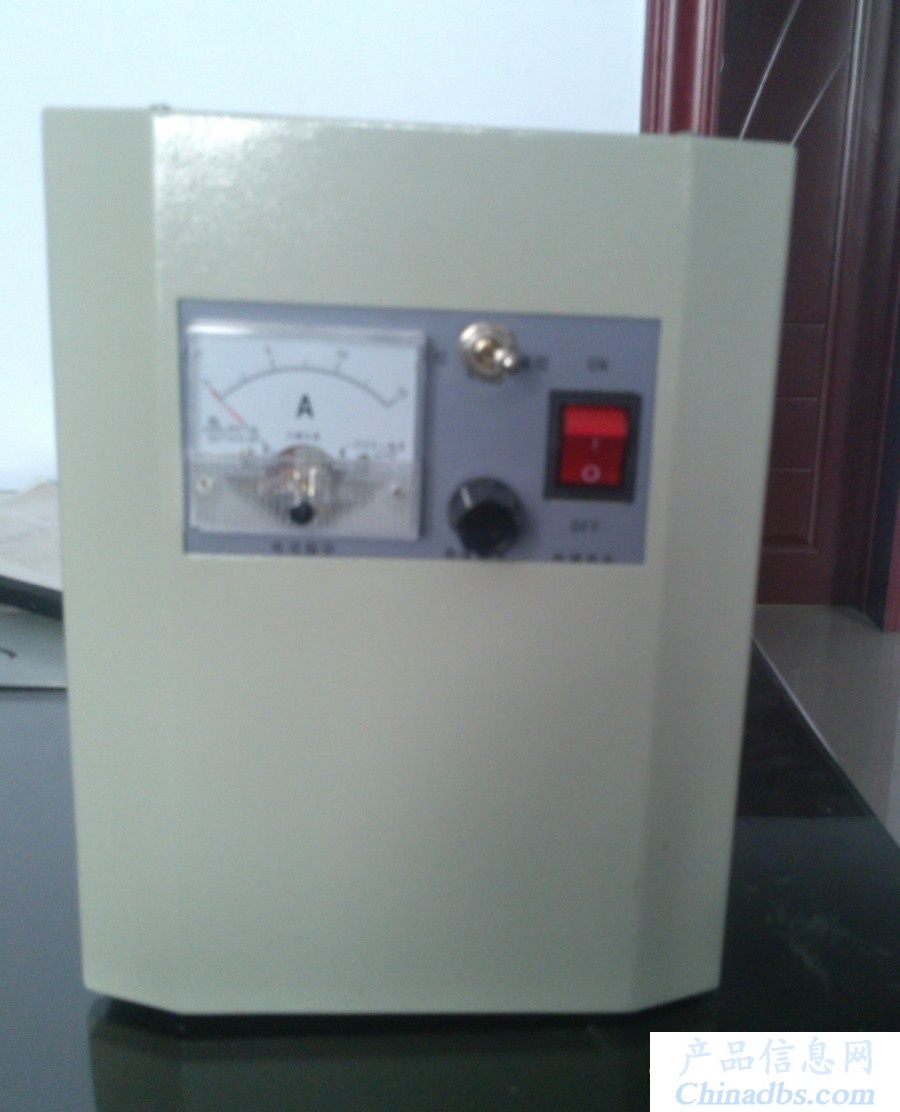

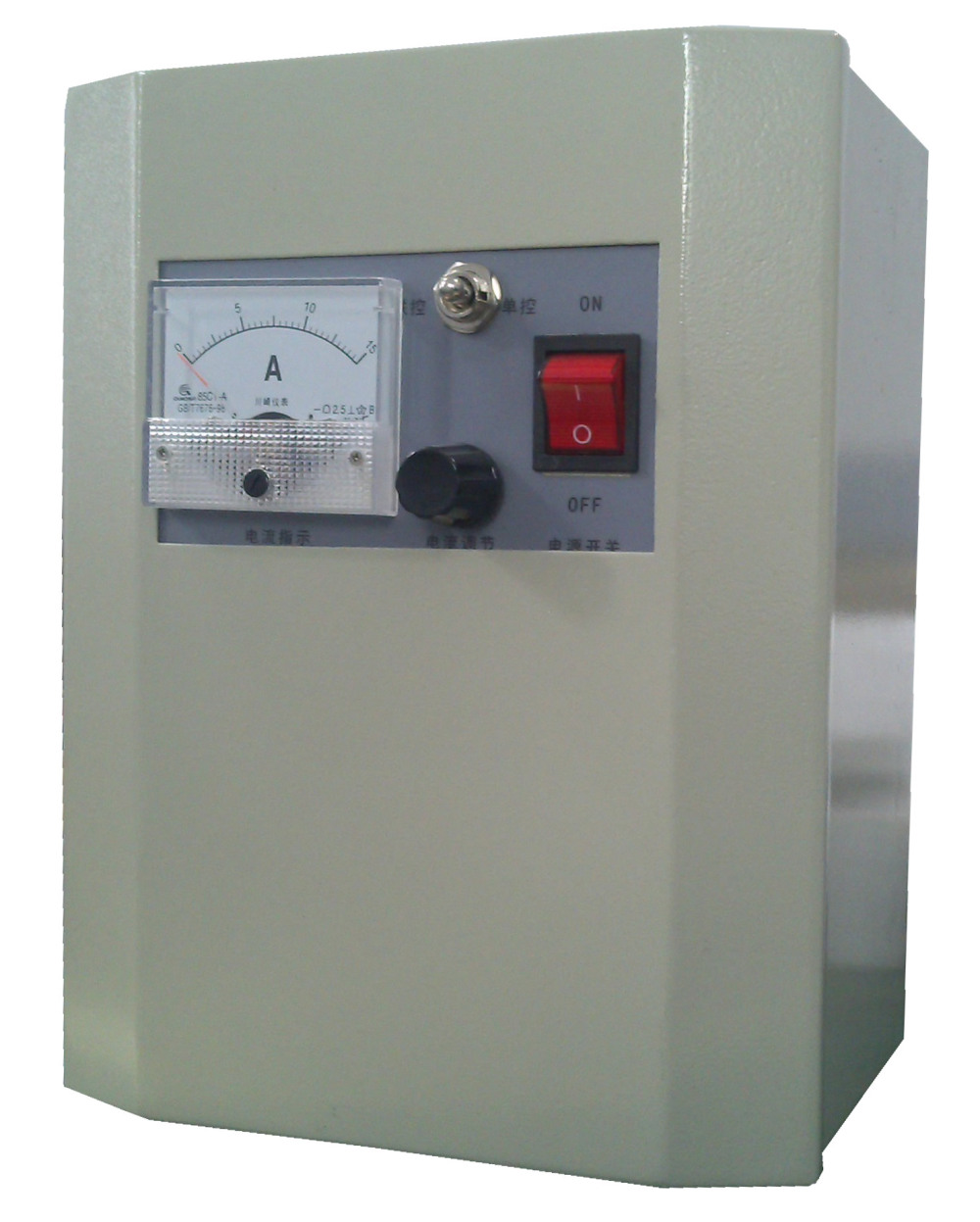

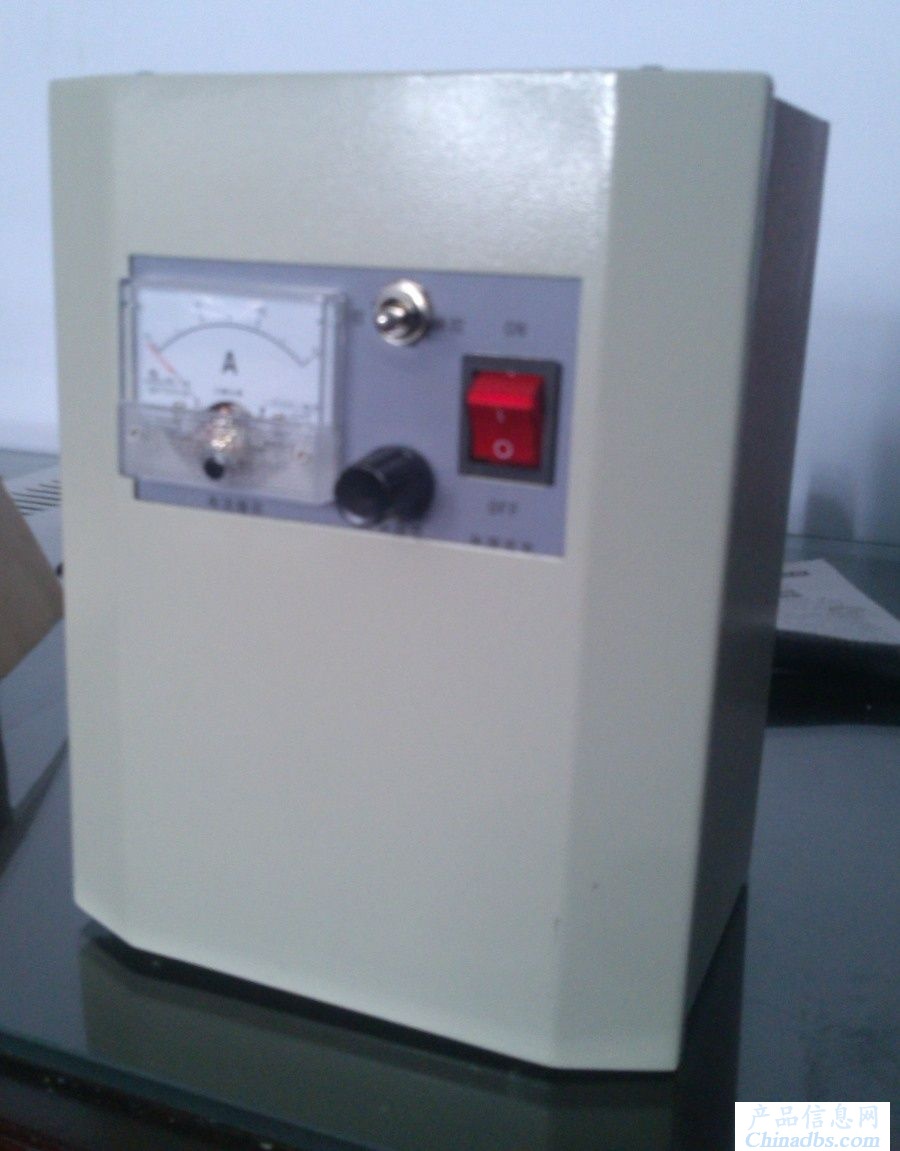

LM型电磁是对XKZ-5G2和XKZ-20G2型电控器的更新产品，由PLC微机远程控制，三种控制方式电位器、0-5V电压、4-20mA电流根据需要进行选择，即可脱机也可联机，方便客户使用。

外形尺寸：210mm（长）*135mm（宽）*270（高）mm

一、 工作原理：

有单相移相触发产生移相脉冲信号，改变这个信号的相位来控制导通角，从而达到调压的效果，由于输入控制和输出光电隔离，因此电压的调节不受负载的干扰，并且电压变化的线性度非常理想。

二、 使用方法：

1、打开机壳，按电控器上所标输入（220V），输出（电振机）位置，将电源与负载接好，4-20mA连接。

2、打开电源开关键，工作指示灯亮，表示电源已接通。

3、根据需要进行手控或联机。

三、 注意事项：

1、通态浪涌电流Itsm在寿命期内，浪涌次数有一定限制，因此，一般不要人为的对负载短路。

2、电控器周围介质温度不超过-20℃—＋40℃的范围。

3、周围介质温度为25℃时相对湿度不大于85。

4、电控器应放置于振动幅度小，没有严重腐蚀性气体和影响电气绝缘性能的环境中。

四、 主要性能指标

1、 电流控制方式: 4～20 mA。

2. 电压控制方式: 0～5VDC。

3、电源适用于正负220V 15变化的。

4、 导通电流: 50 mA

5. 通态压降 小于1 .5V

6. 断态漏电流: 小于10 mA

7. 导通时间 （50H Z ）： 1MS

8. 关断时间： 10MS
