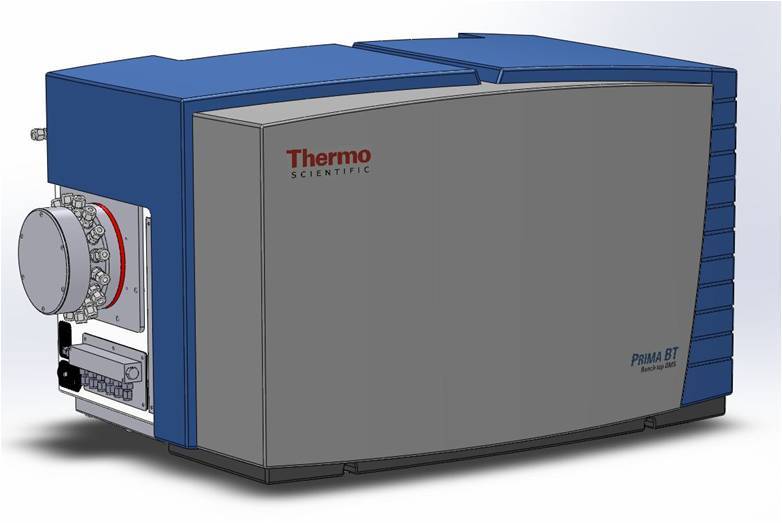

Prima BT过程开发质谱仪

a）工作原理：

Prima BT是Prima PRO的小型化，其在基本原理和内部构造上基本与Prima PRO完全一致，是Prima PRO在小型试验装置或实验室开发过程应用的缩小版。它的分析性能指标几乎与Prima PRO完全一致，既可以作为实验室质谱仪使用，也可以作为小型在线分析仪使用。

Prima BT过程开发质谱仪是非常强大的连续分析仪器，能够快速、准确灵活的分析多个流路、多个组分的气体。它采用磁扇扫描原理实现对多种气体浓度的检测，工作原理如下图：

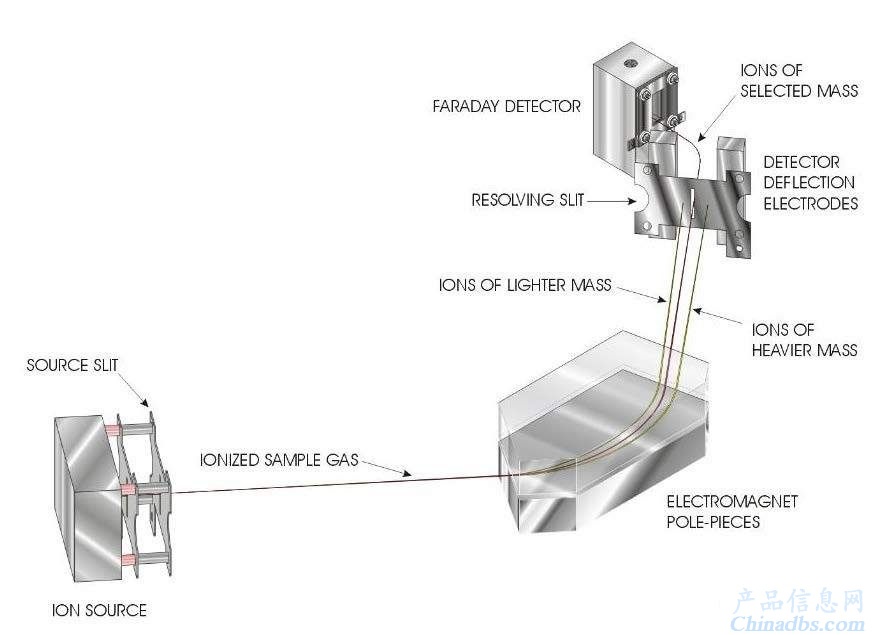

质谱分析仪工作原理图

由RMS多流路快速进样系统导入气体分子样品；经过离子源将该样品转为离子态片段或气体离子，然后按照样品离子的质荷比不同，对经过磁扇区进行分离，分离过程遵循如下基本物理公式：

，

其中：r为离子运动的轨道半径，M是粒子的质量，V是加速电压（1KV），β是磁场强度，e是离子的电子电荷。

只有在一定的V及β的条件下，具有特定质荷比M/e的正离力才能通过运动半径为r的轨道进入检测器。

当V，r固定，M/e与β2成正比，连续改变扫描磁场强度，就可使具有不同的M/e离子顺序到达离子检测器。

被选定的离子进入检测器后形成微弱的电流信号，检测器的输出信号经过板载微处理器转换，最终输出的信号表征样气中各个组分的浓度。

在整个分析过程中，质谱仪工作在真空状态。该真空系统，由两部分组成：由选装机械泵提供的初级真空和由涡轮分子泵提供的高度真空。

b）产品用途：

在线质谱仪可从容应对石油化工应用的众多挑战，其中包括：

l发酵研发

l生物燃料研发

l催化剂研发

l热分析

l人类热量研究

l实验装置气体分析

l析出气体分析

c) 特点：

l***在线测量精度

l最号的测量稳定性

l界面有好的软件能够灵活设定分析方法

l容错设计能够确保达到99.9%的运行时间

l延长的预防性维护时间间隔

l高度简单化的维护步骤

l出色的“分析仪到分析仪”重复性

d）技术指标：
