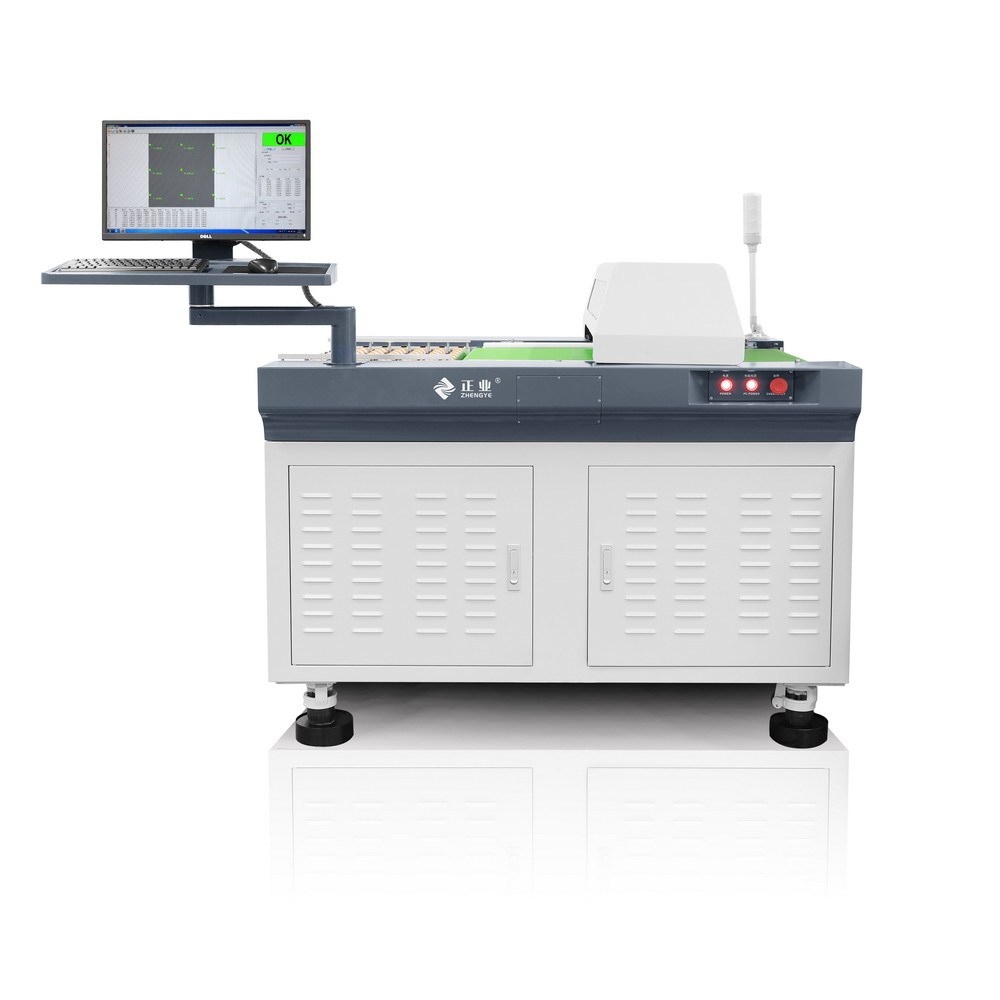

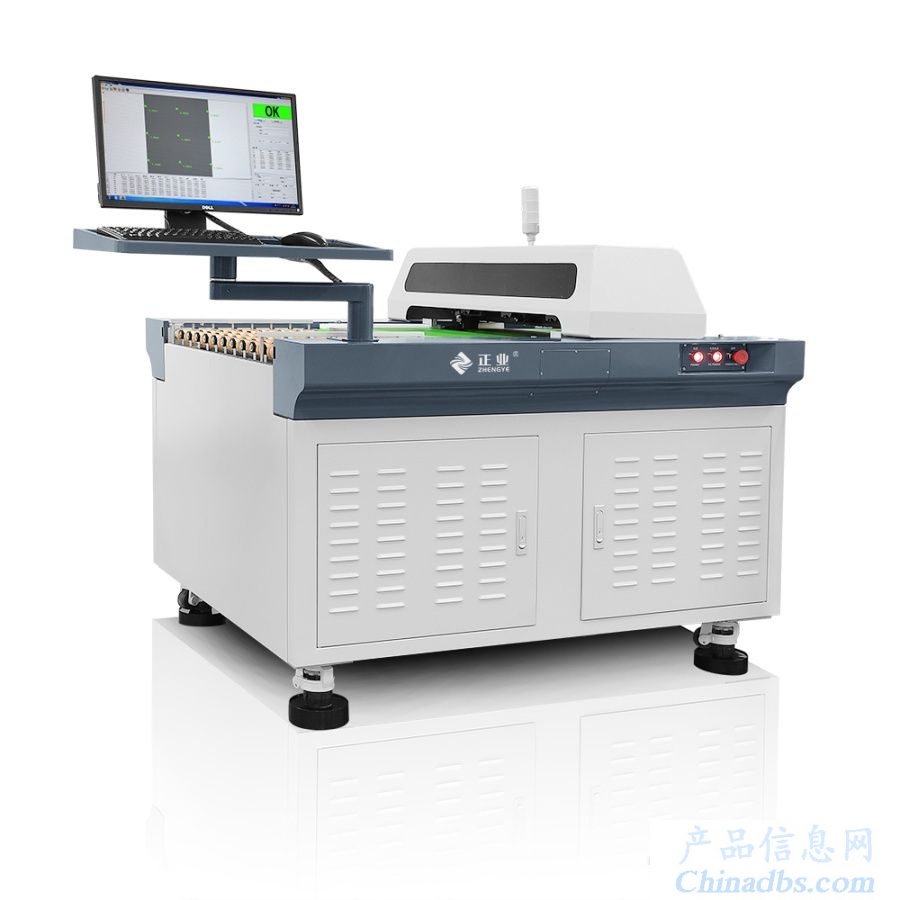

在线板厚检查机

在线板厚检查机

产地:广东

产品介绍

用途：

在线板厚测量仪，应用于PCB/PCBA、汽车、机加工等行业，采用非接触式激光测量，能够在线精密测量PCB压合后板材及塑胶、模类等的厚度。

特征:

1、高质量：在线检测减少不良品的产出，采用非接触式激光测量，无破坏性；

2、高效率：测量效率为6-8S/pc；

3、数据精度：测试精度高达±5μm，同时在线检测可减少人为记录和测试误差；

4、测试板厚：0-12mm，适用板材厚度范围广。

技术参数：

项目	BT11
测量类型	非接触式激光测量
测试点	1.自定义 2.软件指定，均布5点，9点
板厚测量范围	0-12mm
测试精度	±5μm（标准片） 0-25μm（PCB板与千分尺实测对比，PCB翘曲＜0.8mm）
测试板尺寸范围	250mm250mm—650mm620mm
测量效率	6-8S/pc
测试点定位精度	±3mm
传感器型号	LK系列（基恩士）
传感器分辨率	0.025μm
传感器激光直径	φ50μm （光点直径）
平台输送速度	6M/min、12M/min
统计功能	yse
收板功能	选配
工作环境温度	22±3℃
电源要求	AC220V 50HZ
气源要求	0.6-0.8Mpa
功率	2KW
重量	500KG
外形尺寸	LWH（mm）153612451420(平台900)
