冷却器

一、产品概述：

1、A型预冷却器采用单盘管，由于样水管壁厚3mm，所以它能承受样水与冷却水之间很高的温差，使用寿命长。

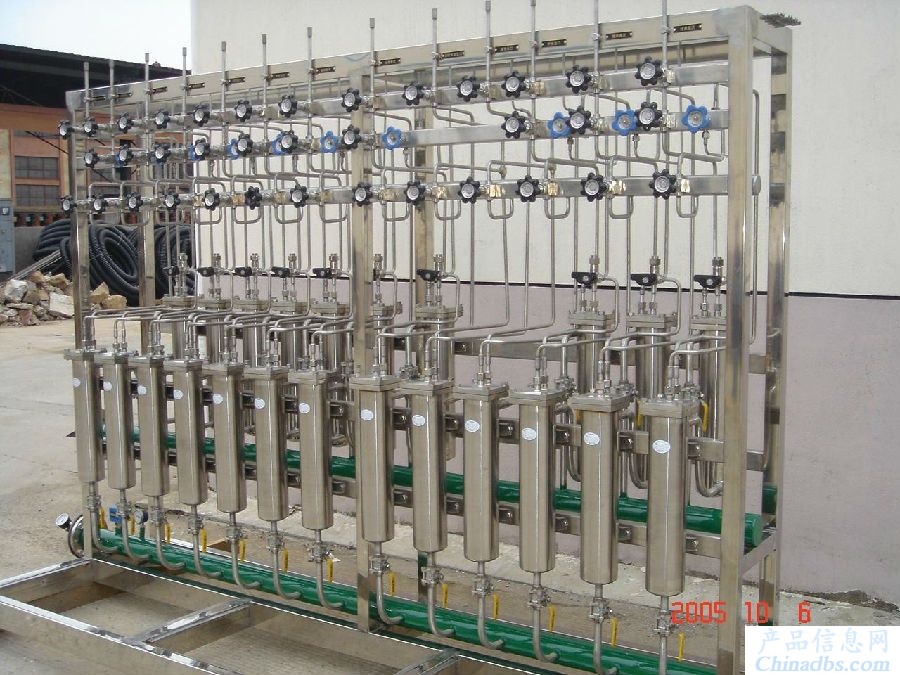

2、B型管冷却器采用双盘管，经过一级降温后， 样水温度降低到100℃以下。由于样水与冷却水温差已经很小，所以样水管壁厚可适当减小，有效长度长，有效冷却面积大，同时，由于样水管壁厚为1.5mm，所以它能取得非常好的降温效果，经过两级降温后样水的温度不高于冷却水进口温度2℃。 A、样水入口温度200度时采用单盘管+双盘管冷却器进行两级冷却； C、A型单盘管冷却器和B型双盘管冷却器采用串联方式布置在同一冷却架上，可节水50%；同时由于冷却器采用高效逆向热交换方式，每路取样点只需冷却水1.5t/h。

3、恒温冷却器。该设备使用在恒温装置内，通过与恒温水箱冷却水热交换 将样水恒定在一定的温度范围内（25±1℃）。

4、主要用于汽水取样装置中对高温高压排污水的冷却降压，通过排污扩容 器内冷却水管道的五级缩放降压和冷却水管道上翅片冷却，使排污压力不大于0.2MPa，温度小于50度。

二、性能参数：

名称：桶型冷却器（A）

桶型冷却器（B）

恒温冷却器 排污扩容器

热交换面积 0.176㎡

0.439㎡

0.265㎡

样品最高压力、温度

38MPa/650℃

38MPa/650℃

6MPa/650℃

32 MPa/650℃

样品最大流量

2500 ml/min

10000 ml/min

样品接口管径 Φ14×3

Φ8×1.5

Φ8×1.5 DN50

冷却水管管径 Φ22×2.5

Φ22×2.5

恒温水箱 冷却水量2.5m3/h

冷却器材质 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

样水/冷却水连接方式 螺纹连接/焊接 螺纹连接/焊接 螺纹连接/水箱 焊接/焊接
