MSCL-DPW

MSCL-DPW是一种在工作台上使用的设备，主要用于对岩石样品或沉积物样品进行精确的P波速率测量，样品的厚度使用激光测微计进行测量，精度达到0.02mm，根据样品尺寸，速率测量的精度能够达到优于5~10m/秒的水平，自动接触压力控制功能可以在测量不同样品的时候都能使用相同的接触压力进行测量，保证测量的可重复性和一致性。

MSCL-DPW小型样品P波测量系统

简单速率测量

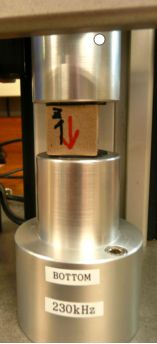

Geotek小型样品P波测量系统MSCL-DPW是一种在工作台上使用的设备，主要用于对岩石样品或沉积物样品进行精确的P波速率测量。这种单功能设备能够对任何形状的岩石样品进行快速的P波速率测量。该设备尤其适用于对立方体样品进行速率各向异性测量。

精确测量

P波速率是根据一个超声波脉冲通过样品的时间和样品的厚度即时计算出来的。系统使用脉冲传送技术，结合高频数字化处理技术，能够提供高度可重复性的精确的传送时间，样品的厚度使用激光测微计进行测量，精度优于0.02mm，结合样品的厚度和声波传送时间，速率测量的标准精度优于5~10m/s的水平。

自动电压测量

不同的沉积物和岩石样品对于超声波脉冲的衰减作用各不相同，所以MSCL-DPW系统不但能够调整发射信号的功率水平，还可以控制信号接收的增益，以便得到***信号质量和数据质量。用户只需要确保接收的信号在时间门限     time gate范围内，软件会自动选择***功率和信号增益放大倍数，用户还可以选择手动控制这些参数。

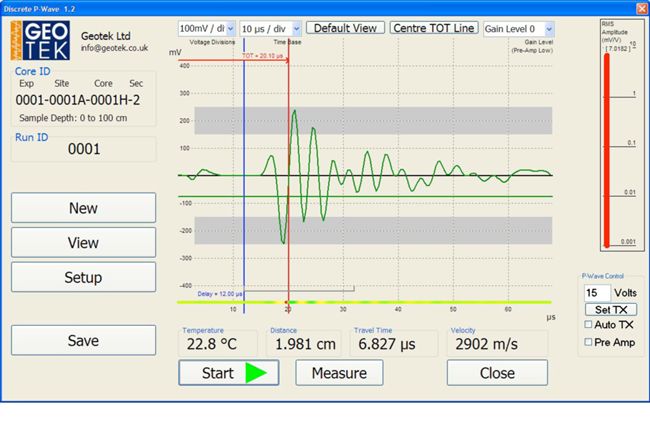

清晰的信号显示

声波信号清晰的显示在软件窗口中，允许用户进行选择。延迟时间和阈值电压可以在虚拟示波器上以直线方式显示，用户可以使用鼠标进行拖曳。信号强度显示在窗口右侧，经过计算的速率数值实时显示在窗口底部。

操作软件显示界面

使用简便

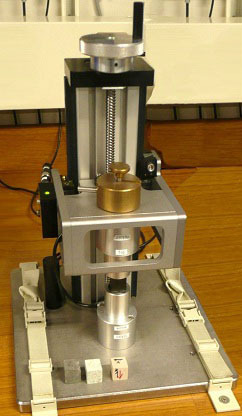

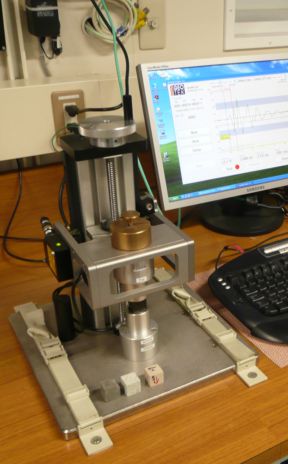

顶部的P波换能器和激光测距传感器安装在一个滑动架上，滑动架可以通过精密的螺杆（螺距15mm）和顶部的旋转把手调整高度。要测量一个样品，首先逆时针转动顶部的把手升高换能器的位置，然后放置样品到底部的换能器上，顺时针转动顶部把手使得上部换能器刚好接触到样品，声波信号将显示在软件窗口中，并自动计算出P波速率数值。

可重复压力

在测量硬质岩石样品的时候，需要在测量的时候对样品施加一个有效的、恒定的接触压力，通过手动方式很难达到这个目的。MSCL-DPW系统能够自动完成这个过程。在使用把手降下换能器使其接触样品的时候，当换能器与样品间的接触压力达到预设的水平，把手和螺杆之间会脱离连接，防止接触压力的继续增大，这个功能可以使用户在测量不同样品的时候都能使用相同的接触压力进行测量，保证测量的可重复性和一致性。
