非圆形纤芯光纤

非圆形纤芯光纤

产地:德国

组件类别:光学元件

产品介绍

非圆形纤芯光纤

Optran® UV NCC， Optran® WF NCC

这种光纤主要应用于激光领域以及其他对输出光束的形状有要求的领域。CeramOptec®可以提供包括矩形、八边形、正方形等其他形状的纤芯与包层。

优点：

l多种多样的纤芯形状，如方形、矩形、八边形等

l均匀的能量分布很低的NA扩张

l优秀的图像置乱特性

l不需要激光束整形

l高激光损伤阈值

l跃进型折射率分布

l生物相容性材料

l使用ETO以及其他方式灭菌

技术参数

波长/光谱范围	Optran® NCC UV:190-1200 nm
	Optran® NCC WF:300-2400 nm
数值孔径(NA)	0，16 ± 0，02 \| 0，22 ± 0，02 \| 0，28 ± 0，02或定制
工作温度	-190°至 +350°C
纤芯直径	根据客户要求定制几何形状和直径
OH含量	Optran® NCC UV: 高（> 1000 ppm）
	Optran® NCC WF: 低（< 1 ppm)也可根据需要提供羟基含量< 0.25 ppm 和< 0.1 ppm
标准检验测试	100 kpsi (尼龙，氟塑膜，丙烯酸酯套层)
	70 kpsi (聚酰亚胺套层)
最小弯曲半径	50倍包层直径(短瞬时机械应力)
	150倍包层直径(高功率激光)

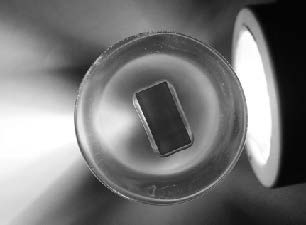

NCC 光纤放射几乎所有的正交平顶光束。此图展示了使用内径800x800μm光纤在焦点层上的强度分布。	矩形核心几何的光纤

正方形和长方形的纯熔融/掺氟熔融石英光纤

从传统的圆形光纤发展为正方形或者长方形光纤，其优势在于可以为输入和输出提供***组装密度。正方形和长方形光纤极适用于连接有棱角的输入源和接受源，如二极管激光器。此角行的核心提供相容的短距离的均化输入功率分布。因我们独特的PCVD科技，我们的角行光纤也应用于带有大侧比例和小圆角半径的矩形。

大NCC石英光纤能满足灵活性和大横截面结合的要求，如二极管激光器传输系统。举例，比例为1:3的矩形几何光纤可以满足在一个轴上旋转和移动，其横截面是圆光纤的4倍大。

应用

是光束成型的选择，包括表面处理或照明。
