 产品介绍 多功能光学教学仪器 两种实验系统可选 配套软件控制
一、反射式系统3种型号空间光调制器可选
22个光学实验
详细配置清单
部分实验介绍及效果图色散现象 复色光照射在空间光调制器上，在屏上除零级主极大明条纹由各种波长混合仍为白光外，其两侧将形成由紫到红对称排列的彩色光带。 光束变换 改变加载在空间光调制器上的灰度图，可实现对光波前不同区域的相位进行不同的调制，进而实现光束变换。
空间光调制器——空间滤波器件空间光调制器可以作为空间滤波器件，实现低通、高通、狭缝等滤波器，节约成本，方便快捷。
基于空间光调制器的空间滤波实验用空间光调制器模拟出不同的物体，观察采用不同空间滤波器情况下的输出图像。
成像与投影实验 平行光束经过空间光调制器，后面引入4f系统，可提高图像的对比度。 干涉用空间光调制器代替传统的双缝，实现双缝干涉实验。优点是双缝的位置、宽度实时可调。
基于空间光调制器的衍射实验用空间光调制器代替传统的衍射器件（单缝、圆孔、五角星等），完成衍射相关的光学实验，可方便、快捷的观察不同衍射器件的衍射现象。
实时图像变换利用空间光调制器的振幅调制特性，可以实现对图像的实时变换，如正像、负像、微分（边缘增强）、相加、相减实验。这种方法是一种切实可行的方法，操作简单，方便灵活。

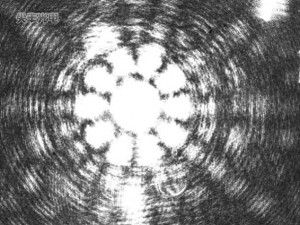

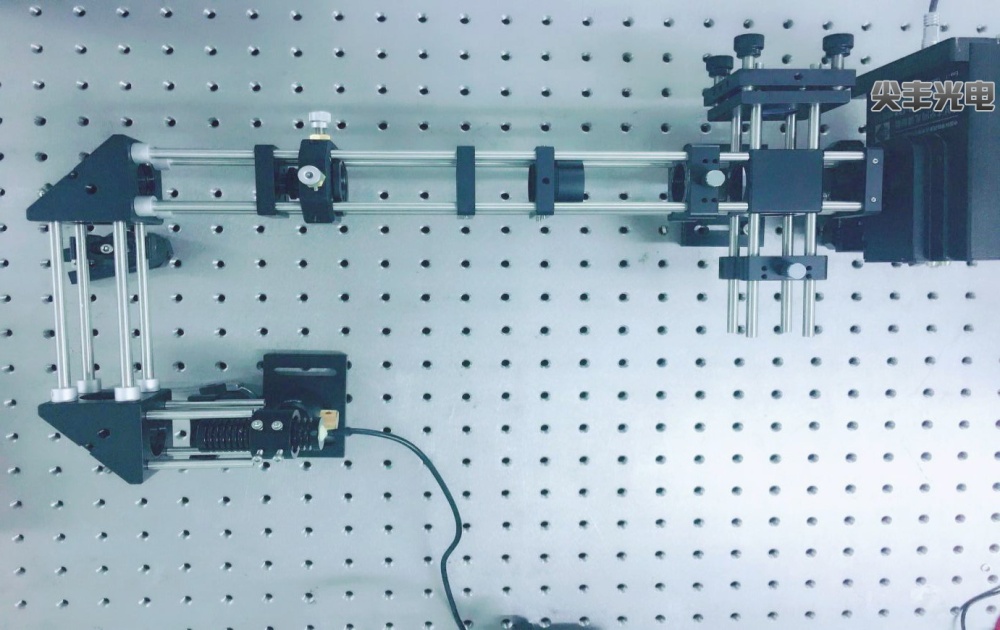

迈克尔逊干涉测空间光调制器的相位调制特性 采用迈克尔逊干涉光路，给空间光调制器加载左右灰度值不相等的图像，经空间光调制器反射后的光束和经反射镜反射后的光束干涉形成干涉条纹，通过条纹偏移测量SLM的相位调制量。 数字全息再现 由系统自带软件生成相位灰度图，输入到空间光调制器的控制单元，在远场可接收到相应的夫琅禾费衍射图，实现全息图的再现。学生可以设计自己的名字进行再现，引起学生的兴趣。 中空光束 中空光束，是指沿光束传播方向上光束中心强度或轴向强度保持为零的光束，此光束的特点是存在相位奇点。采用基于SLM的相位型菲涅尔波带片生成的中空光束具有实时可调、方便快捷和精确等优点。 ?二、透射式系统 实验系统包含空间光调制器、光功率计、CCD、光源、扩束镜、聚焦镜、小孔滤波器、狭缝、白屏、支架、刻度尺等，无需借助其他任何配件即可完成实验。
14个光学实验 ——除数字全息再现实验以外，其他实验均可以达到与反射式系统相同的效果。 2开口率测量 2功率计测空间光调制器振幅调制特性 2CCD研究空间光调制器振幅调制特性 2对偏振态的调制 2Talbot影像 2Talbot影像及像素大小的测量 2色散现象 2空间滤波器 2空间滤波实验 2成像与投影 2干涉 2衍射 2实时图像变换 2数字全息再现 部分实验介绍及效果图 色散现象
基于空间光调制器的空间滤波实验
成像与投影实验
衍射
实时图像变换
数字全息再现
|
