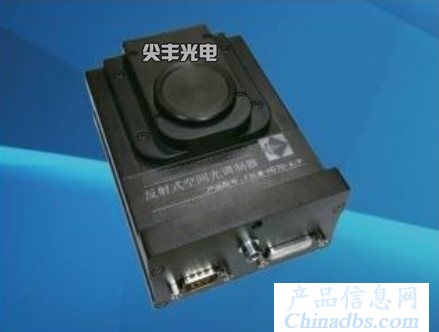

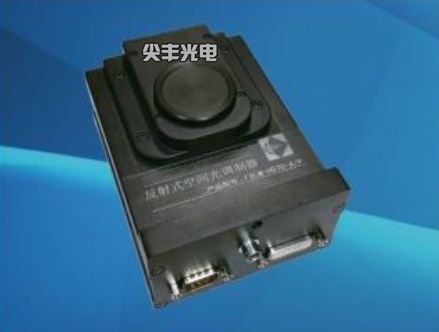

反射式空间光调制器
产品介绍：反射式液晶光阀是LCD与CMOS集成电路有机结合的反射型新型显示技术，反射式液晶光阀作为新型SLM具有高对比度，高光效、高分辨率、省电等诸多优势。因为反射式液晶光阀技术借硅基CMOS集成电路技术，在单晶硅片上CMOS阵列取代a-SiTFT-LCD中玻璃基板上a-SiTFT阵列，而且可以周边驱动电路集成一体，甚至可以集成信息处理系统。反射式的空间光调制器不仅可以对振幅进行调制，而且可以实现纯相位调节。
产品特点：
系统配置表：
型号参数一：
型号 | RSLM-HD70-A/P | RSLM-2K55-A/P | RSLM-4K70-A | RSLM-4K70-P |
调制类型 | 振幅兼相位 | 振幅兼相位 | 振幅调制 | 纯相位 |
液晶类型 | 反射式 | 反射式 | 反射式 | 反射式 |
灰度等级 | 8位，256阶 | 8位，256阶 | 8位，256阶 | 8位，256阶 |
像素数 | 1920×1080 | 1920×1080 | 4096×2400 | 4096×2400 |
像元大小 | 8.0μm | 6.4μm | 3.74μm | 3.74μm |
有效像面尺寸 | 15.36mm×8.64mm | 12.29mm×6.91mm | 15.32mm×8.98mm | 15.32mm×8.98mm |
相位范围 | | 2π 632mm | | 2π 632mm |
对比度 | ＞2000:1 | ＞1000:1 | ＞1000:1 | ＞1000:1 |
填充因子 | ＞87% | ＞93% | ＞89% | ＞89% |
帧频 | 60Hz | 60Hz 120Hz 240Hz 480Hz | 60Hz 120Hz 240Hz 480Hz | 60Hz 120Hz 240Hz 480Hz |
使用温度 | -5°C-55°C | -5°C-55°C | -5°C-55°C | -5°C-55°C |
衍射效率 | 75% 550mm | 75% 550mm | 75% 550mm | 75% 550mm |
最大光强 | 2w/cm2 | 2w/cm2 | 2w/cm2 | 2w/cm2 |
光谱范围 | 420nm-1100nm | 420nm-1100nm | 420nm-1100nm | 420nm-1100nm |
数据接口 | DVI | HDMI | HDMI | HDMI |
型号参数二：
型号 | RSLM-HD70-VIS | RSLM-HD70-NIR | RSLM-HD70-NIR2 | RSLM-HD70-TELCO |
调制类型 | 纯相位调制 | 纯相位调制 | 纯相位调制 | 纯相位调制 |
液晶类型 | 反射式 | 反射式 | 反射式 | 反射式 |
灰度等级 | 8位，256阶 | 8位，256阶 | 8位，256阶 | 8位，256阶 |
像素数 | 1920×1080 | 1920×1080 | 1920×1080 | 1920×1080 |
像元大小 | 8.0μm | 8.0μm | 8.0μm | 8.0μm |
有效像面尺寸 | 15.36mm×8.64mm | 15.36mm×8.64mm | 15.36mm×8.64mm | 15.36mm×8.64mm |
相位范围 | 2π | 2π | 405mm 7.7π | 2π |
543mm 4.9π |
633mm 3.7π |
850mm 2.7π |
1064mm 2π |
对比度 | | | | ≥2000:1 |
填充因子 | ＞87% | 87% | 87% | 90% |
帧频 | 60Hz | 60Hz | 60Hz | 60Hz |
响应时间 | 25ms | 30ms | 30ms | 40ms |
衍射效率 | 60% | 60% | 60% | 60% |
最大光强 | 2W/cm2 | 2W/cm2 | 2W/cm2 | 2W/cm2 |
光谱范围 | 420nm-700nm | 1000nm-1064nm | 400nm-1100nm | 1550nm |
数据接口 | DVI | DVI | DVI | DVI |
关于空间光调制器的详细信息请咨询。
