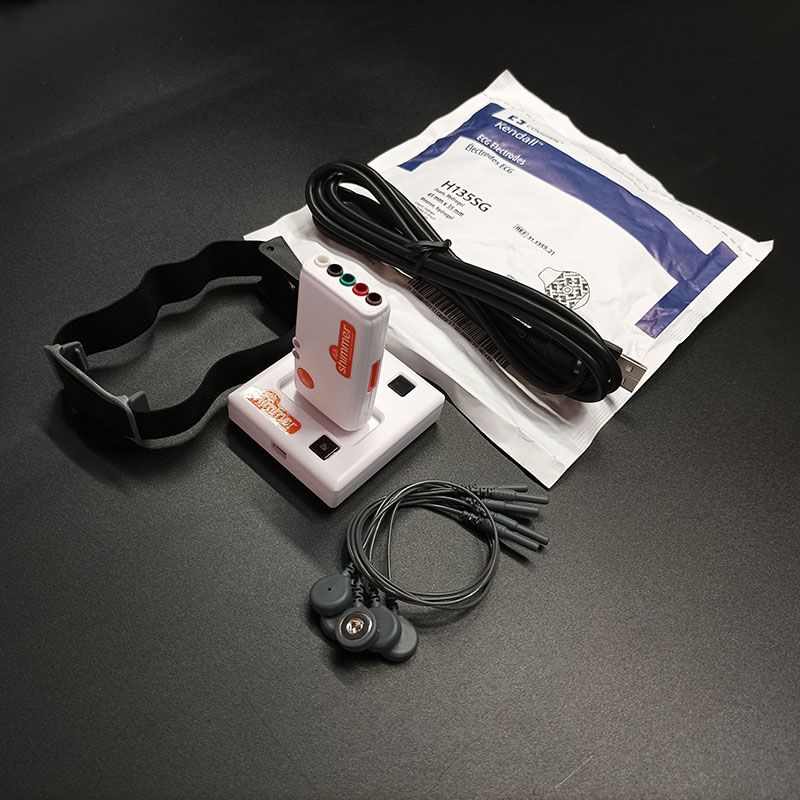

Shimmer3R EMG（肌电图）装置提供可配置的数字前端，针对肌电图生理信号的测量进行了优化。

Shimmer3R EMG 传感器测量和记录与肌肉收缩相关的电活动，评估神经传导、受伤组织中的肌肉反应、激活水平，或可用于分析和测量人类或动物运动的生物力学。Shimmer3R EMG 传感器是非侵入性（表面）肌电图，因此代表了整个肌肉的活动。它是一种高效的无线解决方案，用于访问大量肌肉、步态和姿势数据分析。

• 两个 EMG 数据通道

• 肌电图数据可与 10DOF 运动学数据同时测量

如果需要，还可以使用该装置捕获 10 个 DoF IMU 运动信号，以便进一步了解上下文。所有信号都可以同时实时测量。使用我们的 ConsensysPRO 软件，可以流式传输数据以进行实时可视化，同时原始数据也可以记录到 SD 卡并访问。

肌电图：

肌电图装置还标配心电图功能。肌电图和心电图数据不能从单个单元同时测量。

心电图：

Shimmer3R ECG（心电图）传感器记录通过心肌的电脉冲通路，可以记录在静息和走动的受试者身上，或在运动期间提供有关心脏对体力消耗反应的信息。

• 五线四导联心电图解决方案，测量双极肢体导联和用户选择的 V1 – V6

• 数字接口包括用于验证目的的测试信号生成

• 根据心电图数据进行呼吸解调和导联检测

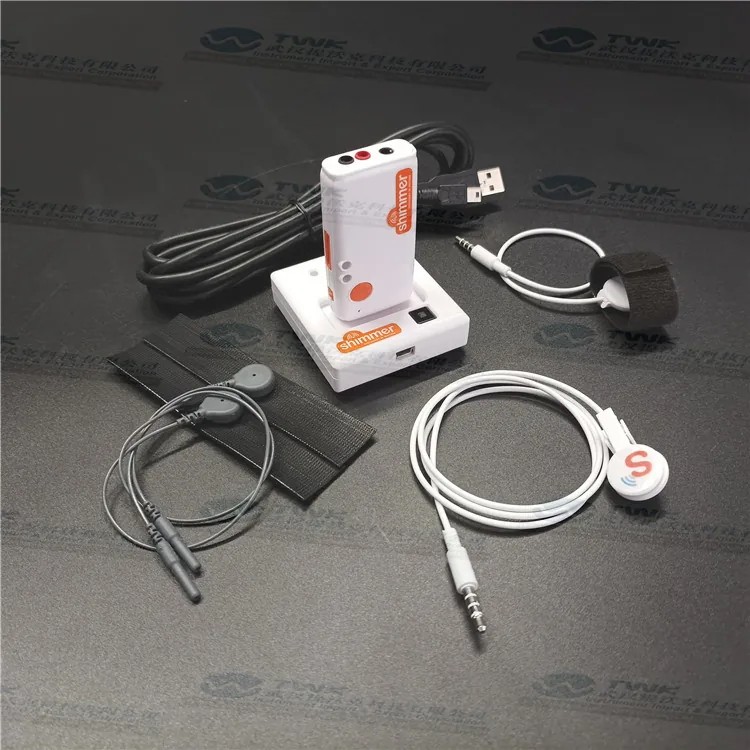

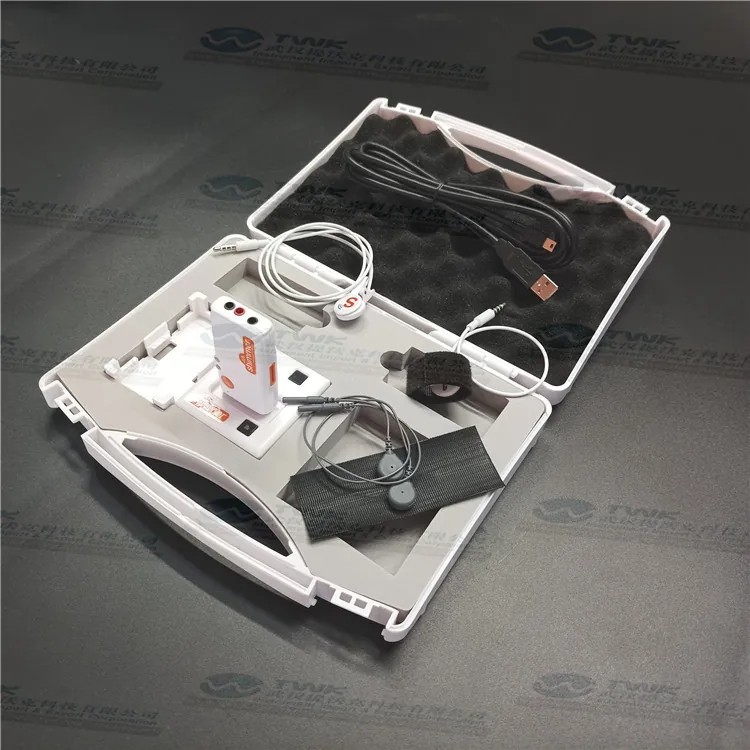

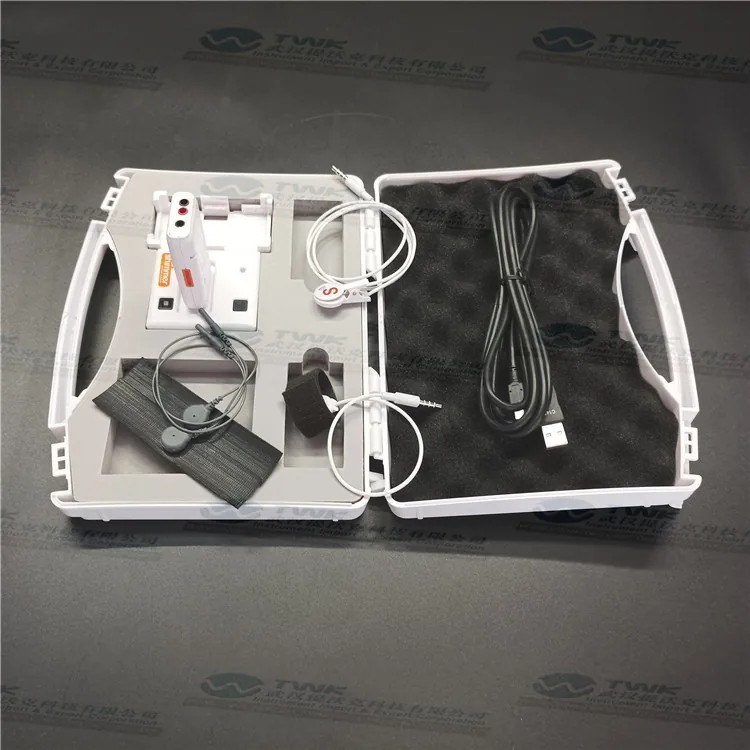

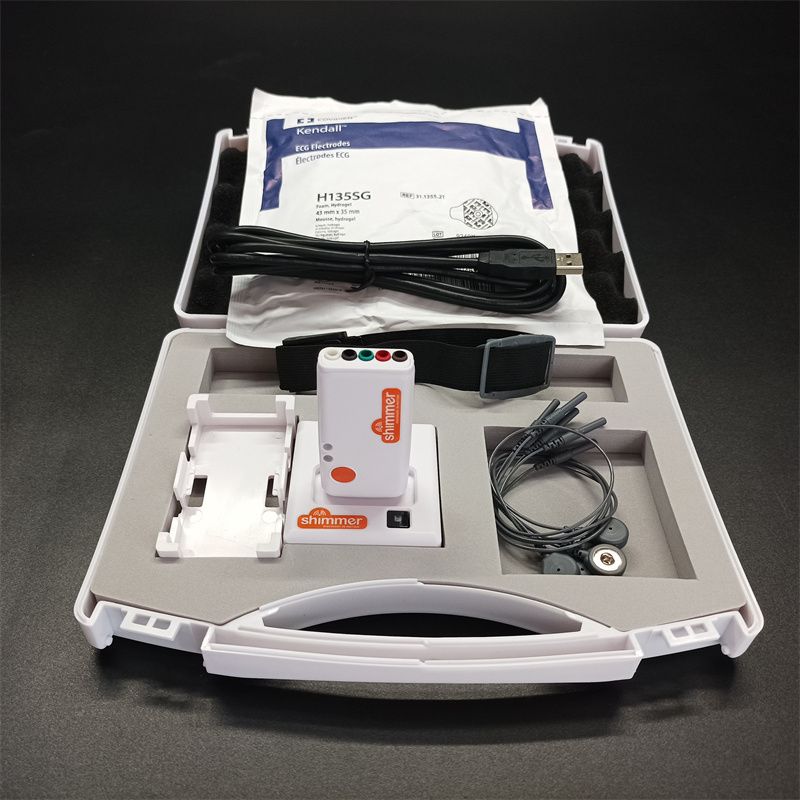

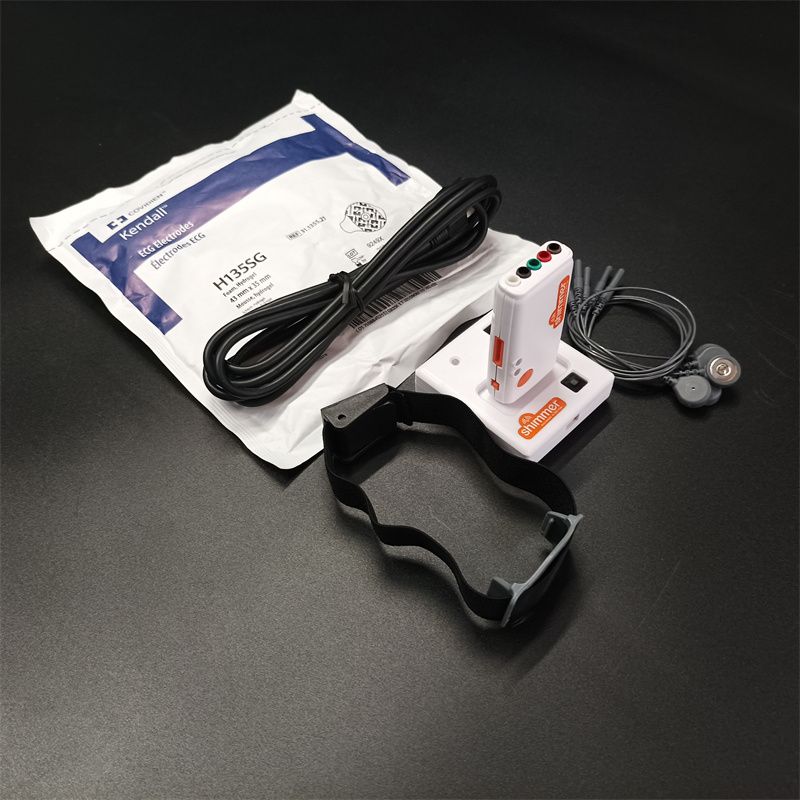

配件包括：

生物物理 9 英寸引线 （x5）

1x 腰带

1x 腕带

注意：  不包括肌电图电极  和  酒精拭  子。

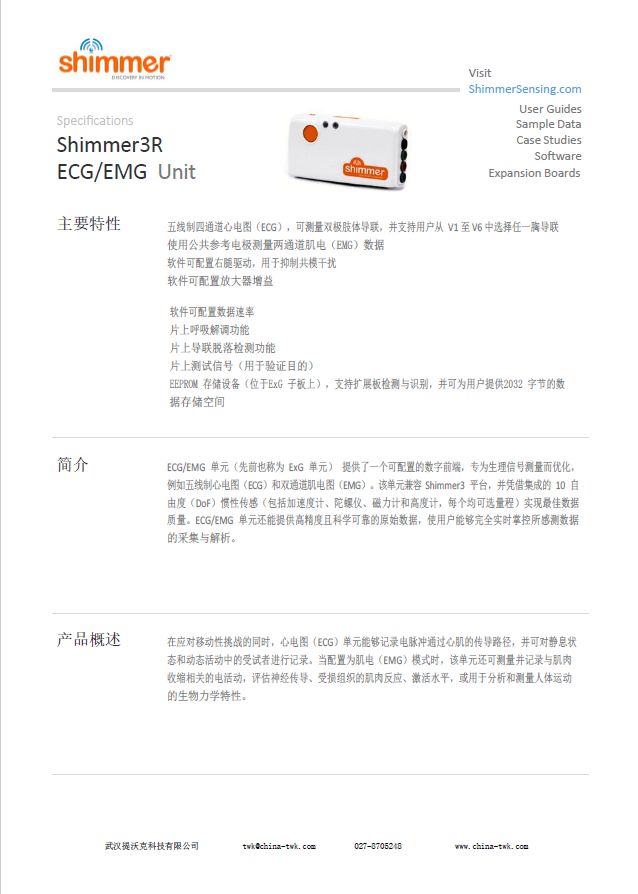

特点与优势

具体功能

◉ 测量生理数据、肌电图和心电图

◉ 使用公共参比电极测量 2 通道肌电图

◉ 5 线 4 导联心电图解决方案

◉ 可配置放大器增益和数据速率的软件

◉ 软件可配置的右腿驱动器，用于共模干扰抑制

◉ EEPROM 存储设备支持扩展板检测和识别

利用 Shimmer3 功能

◉ MSP430 微控制器（24MHz，MSP430 CPU）

◉ 蓝牙收音机 – RN-42

◉ 集成 8GB micro SD 卡

◉ 450mAh 可充电锂离子电池

◉ 低调时尚的可穿戴外壳

◉ 高度可根据用户/开发人员的特定需求进行配置

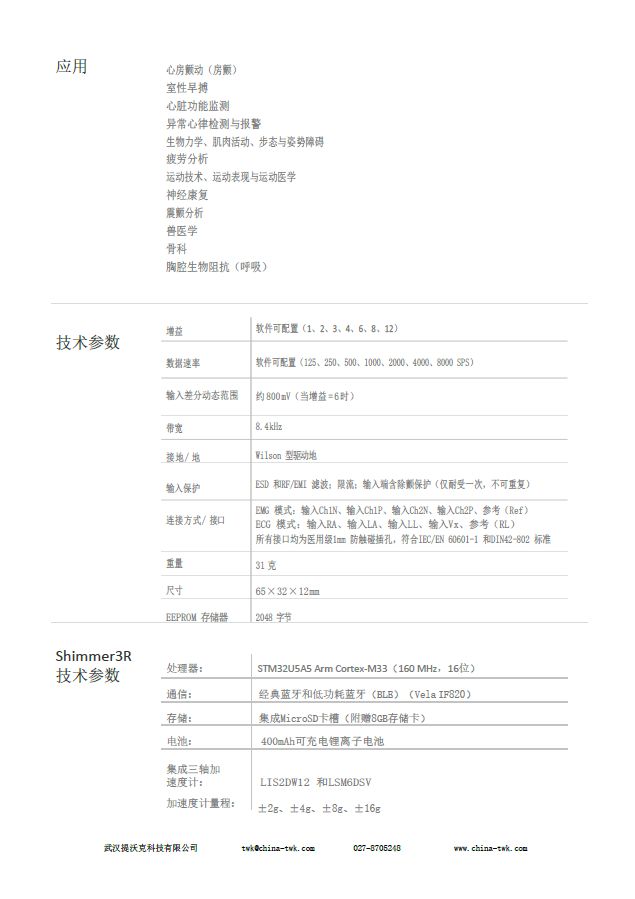

规格

肌电图装置规格概述：

◉ 增益：软件可配置（1、2、3、4、6、8、12）

◉ 数据速率：软件可配置（125、250、500、1000、2000、4000、8000 SPS）

◉ 输入差分动态范围：约 800 mV（增益 = 6）。

◉ 带宽：8.4 kHz

◉ 接地：威尔逊式驱动接地

◉ 输入保护：ESD 和 RF/EMI 滤波;限流;输入包括除颤保护（仅存活，不重复）。

◉ 连接：输入 Ch1N、输入 Ch1P、输入 Ch2N、输入 Ch2P、基准电压源（参考）

◉ 所有医院级 1 毫米防触摸 IEC/EN 60601-1 DIN42-802 插孔。

◉ 超轻量（31 克）

◉ 紧凑的尺寸（65 x 32 x 12 毫米）

◉ EEPROM 内存：2048 字节。
