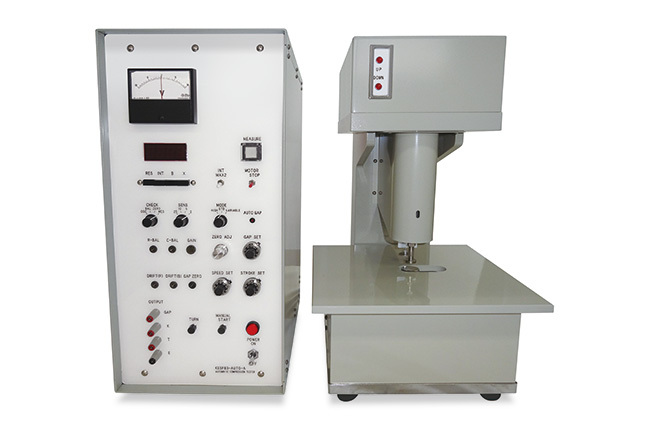

尺寸/重量(估算)

装置主体:W285×D405×H500(mm)/40kg

电子放大器:W230×D450×H500(mm)/20kg

电源

AC100V ?最大消费电力 60W

测试环境温度?湿度

20-30℃/50-70%RH

无结露?在测试中需保持一定的温度和湿度?

(标准温度和湿度条件:20℃/65%RH)

※需设置在受到风和振动影响少的场所。

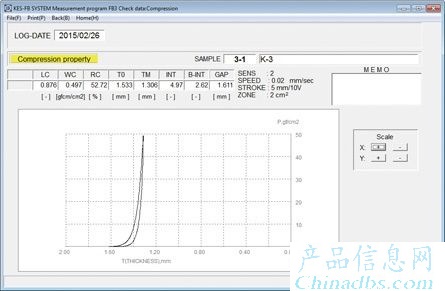

压缩负荷测试

测试仪:差动变压器(环形测力计)

负荷(满量程):0.2kgf?0.5kgf?1kgf?2. 5kgf的4个范围切换

精度:满量程±0.5%以下

压缩变形量测试

测试仪:电位器

变形量(满量程):1Omm

精度:满量程±0.5%以下

压缩变形速度

标准测试:0.02(mm/sec) <1mm>

高灵敏度测试:0.0067(mm/sec) <1mm>

可变压缩速度:0.01-0.10(mm/sec)

压缩负荷测试条件

标准测试:50gf/cm2

高灵敏度测试:10gf/cm2

可变测试:1Ogf/cm2(SENS:2)~1.25kgf/cm2(SENS:25)

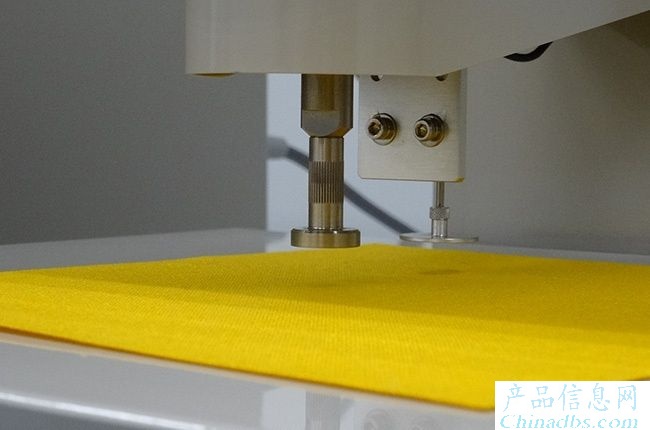

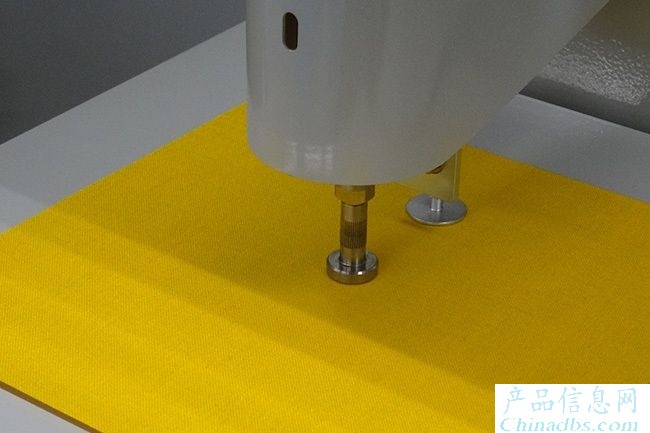

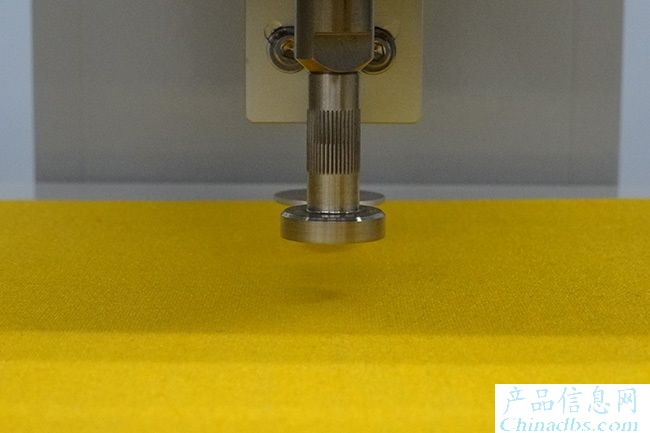

压头面积

2cm2(圆形)

压缩GAP(间隙)设定

自动设定GAP

压缩测试次数

连续3次

试样尺寸

一边为1Ocm-20cm的方形(标准)
