GDS自动三轴试验系统 GDSTAS

产地:英国

产品介绍

概述:

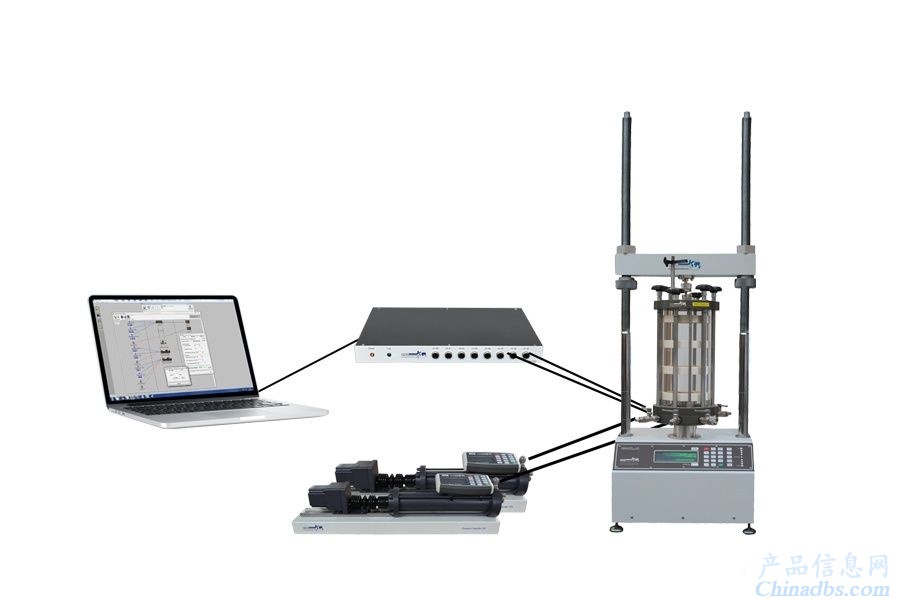

GDS自动三轴试验系统（GDSTAS）是压力架型的三轴试验系统。这套系统由荷载架、三轴压力室、压力体积控制器和软件模块组成，可以配置成一套商业型的性价比高的从土到岩石的设备。如果现有的系统需要升级，那么GDSTAS的组件可以与现有的系统兼容用于系统升级（包括其他厂商生产的设备）。

标准:

• ASTM D-4767， ASTM D-5084， ASTM D-2850， ASTM D-2850-03a， ASTM D-7181

• AS 1289.6.4.1， AS 1289.6.4.2， AS 1289.6.6.1

• BS 1377-6， BS 1377-7， BS 1377-8

• CEN ISO/TS 17892-8， CEN ISO/TS 17892-9， CEN ISO/TS 17892-11

• JGS 0412， JGS 0521， JGS 0522， JGS 0523， JGS 0524

主要特征	优点
每套系统可根据客户的要求和预算配置	用户可以选择荷载架、压力体积控制器、三轴压力室或者将部分配件集成到现有设备已达到理想的GDSTAS配置要求
全自动软件控制	软件直接控制围压、反压和试验速率，并管理所有采集的数据。全自动的控制可以使试验持续进行并提高试验效率
可以更换不同量程的荷重传感器	用户可以根据自己试验需要在GDSTAS上更换相应的荷重传感器
水下荷重传感器作为标准配置	密封圈的摩擦不会影响轴向力的读数
可选的标准配置	GDSTAS系统有一系列的标准配置可选，配置是基于系统运行的压力，见下面的系统技术参数
与其他设备兼容	可以与现有的GDS设备兼容，组成新的系统，节省开支

可完成的试验

B检测、不固结不排水(UU)三轴试验、固结排水(CD)三轴试验、固结不排水(CU)试验、固结(三轴)试验、恒应力率加载(CRL)试验、恒应变速率(CRS) 试验、低速循环试验、K0试验、多级加载试验、准静态 (低速/蠕变) 试验和应力路径试验

升级选项

弯曲元(垂直、水平、S波和P波)、霍尔效应局部应变测量、LVDT局部应力测量和非饱和土试验。

技术参数

荷载范围 (kN)

商业型(ELTAS): 50， 100

标准型(STDTAS): 50， 100， 250， 500

高级型(ADVTAS): 50， 100， 250， 500， 1000

高压型(HPTAS): 50， 100， 250， 500， 1000， 2000

压力范围 (MPa)

商业型(ELTAS): 1

标准型(STDTAS): 1 到4

高级型(ADVTAS): 2 到8

高压型(HPTAS): 8 到128

试验尺寸(mm)

38 到150 -50kN 标准荷载架

38 到 200 - 100kN 标准荷载架和100kN VIS

38 到 300 - 250kN 标准荷载架

38 到 300 - 250kN VIS荷载架和更高级的荷载架

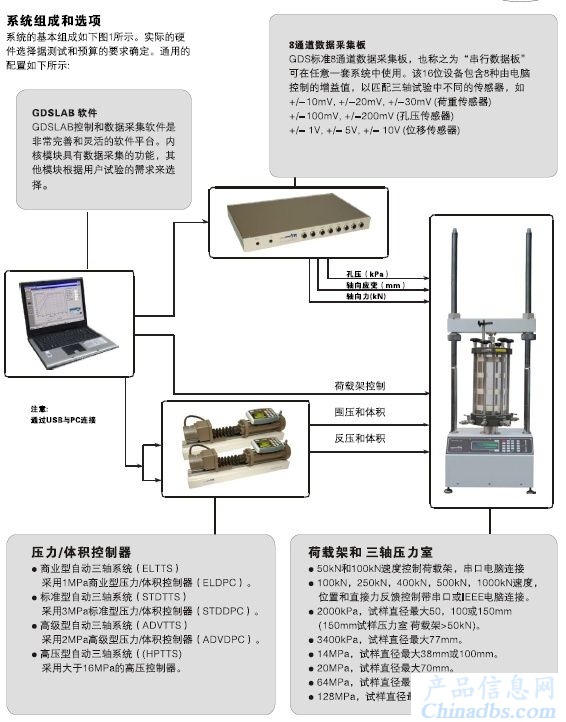

自动三轴仪的系统构成：
