用途：

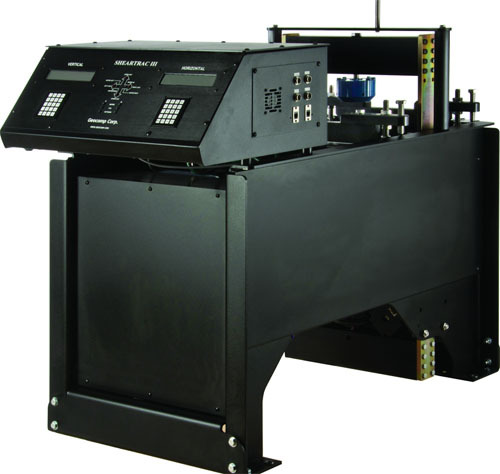

ShearTrac IIITM系统能够执行高度自动化控制下的固结和剪切试验，试样大小为305 x 305 x 200mm，试样材料包括土壤和土工合成材料(土工膜、土工布、GCL、土工格栅等)。可以确定土壤和土工合成材料的界面摩擦特性、GCLs和内部摩擦。

该系统具有计算机控制单元，利用微型步进电机施加水平力，系统最大荷载达到45 kN。内置电子元件控制测试和实时显示数据。系统可以施加任何位移速率的恒定应变率或应力，最大可达15毫米每分钟。**电脑控制程序在Windows系统下运行，可以实时显示图形和试验进展情况。操作员可以在测试期间修改测试过程和条件。

该系统具有全自动化功能，包括硬件和软件来记录所有测试输入数据和设置被选择的测试参数，执行标准的工程计算，并绘制图形和打印输出标准Corps格式报告，标准包括ASTM D5321、D6243和BS 1377。

功能与特点

• 内置终端夹具用于土工合成材料

• 可选的控制盘，用于确定GCLs的内摩擦力

• 线性轴承，减小水平向摩擦力

• 两组限位开关防止过量程运行

• 内置4通道16Bit数据采集器

• 2个LCD显示屏

• 两个位移传感器，量程为100mm，分辨率为0.002mm

• 两个通用的力传感器

• 位移控制范围为0.00003-10mm/min

• 内置的电子控件，自动显示数据和控制试验

• Windows友好用户界面

• 全自动的多级固结加载

应用规范

• ASTM D5321 / D6243

• ASTM D3080 / T236

• BS 1377

Geocomp大型直剪仪技术参数：
