 产品介绍 产品介绍： BIS-SH与BIS-SH-DS型井中震源均为S波震源，BIS-SH由IPG5000脉冲发生器供能，激发能量较大，适用于S波地震层析成像以及深度大于60m的S波跨孔波速测试，BIS-SH-DS由IPG800脉冲发生器供能，激发能量较小，适用于小于60m深度的S波跨孔波速测试。 除激发能量不同外，BIS-SH与BIS-SH-DS型井中震源的原理、用途及触发精度和信号重复性无明显差异。两震源均可生成水平极化的剪切波（SH）和压缩波（P）。生成的地震信号具有极高的一致性。两震源均可用于干井或充水井，也可以在竖井和水平孔中工作。IPG5000/IPG800生成的能量通过该震源的耦合线圈在孔中瞬间释放，对井壁作机械冲击，从而产生地震波。两井中震源经由一个充气气囊机制与井壁耦合，震源的方向可以通过地面的刚性抗扭管来调节。
BIS-S

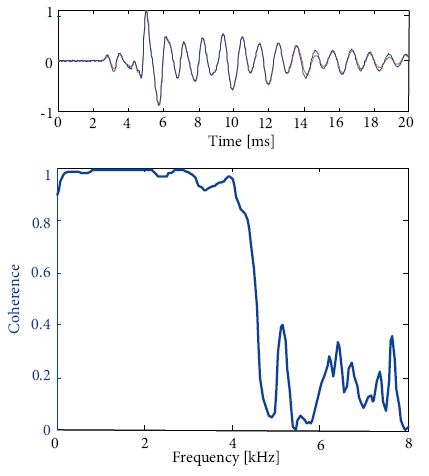

BIS-SH-DS 触发精度: 通过由远程控制单元（RCU）控制的脉冲发生器（IPG5000/IPG800）的手动或自动触发释放火花脉冲。RCU将脉冲发生器的参考信号转换为精确的时断信号，精度为几微秒。 信号稳定性和频率响应:使用了相干谱计算来评估震源的重复稳定性，使用了相干谱计算。相干函数值“1”表示**的重复稳定性，而相干函数值“0”的则表示毫无重复稳定性。测试表明，S波震源BIS-SH/BIS-SH-DS在低频至4-5kHz频率时均具有相当高的重复稳定性。  信号稳定性相干谱图像 激发信号示例:BIS-SH震源  松散沉积物，孔间距4m 松散沉积物，孔间距25m BIS-S-DS震源   松散沉积物，孔间距3m 硬岩，孔间距5m 性能指标:
|
