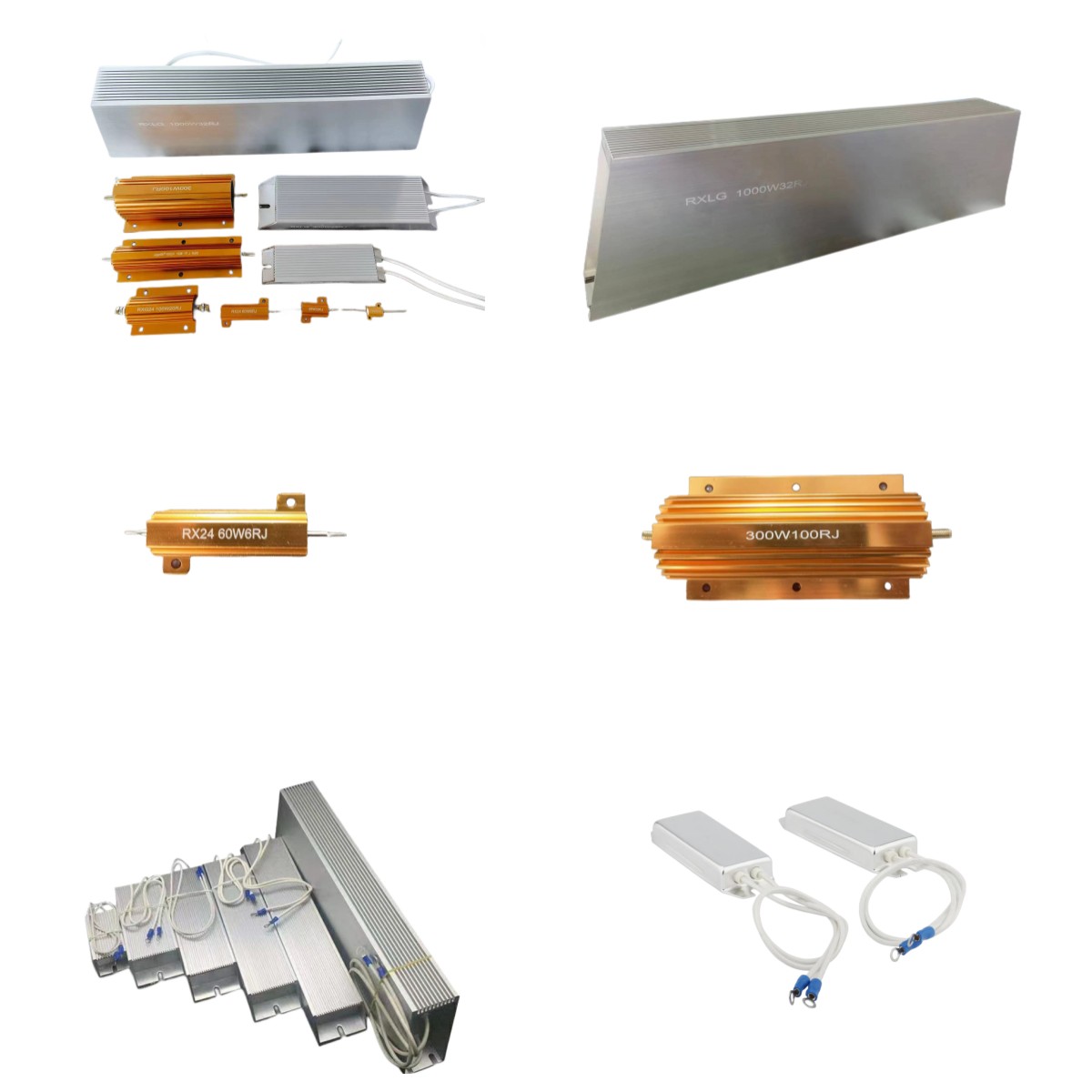

100W 黄金铝壳电阻 大功率电阻 音响 LED金属汽车电阻器

·             额定功率：100W

·             阻值范围：0.01～51KΩ

·             精度：±1%2%5%

·             电阻技术：线绕电阻

·             封装材料：工业型6063铝材

·             封装方式：模压型，灌砂型

·             安装方式：螺丝固定

·             工作温度范围：-55℃～+275℃

·             外型尺寸：L=98mm W=48mm H=26mm（标准）

·             应用领域：变频器、音响设备、车灯

·             *备注 标准或可协议制作无感产品；表面可电镀为金黄色、黑色等颜色和印制个性图案。

·               产品特点

金黄色铝壳电阻叫做金属铝壳电阻、 无感铝壳电阻、黄金铝壳电阻、LED铝壳电阻、黄色铝壳电阻等。外壳采用铝合金制造,表面具有散热沟 槽，具有体积小，功率大，耐高溫，过载能力强，耐气候性、高精度、高稳定、强构架特性，有利于机械保护，安装方便。
 黄金铝壳电阻由于精度小，温度系数稳定，也是电流感测电阻，标准低电感电阻，高精密电阻器理想的选择。
 黄金铝壳电阻应用于汽车LED灯行业时，可为客户配套焊接高温线和不同型号及颜色夹套。
 1、核心电阻芯部件采用绝缘耐高温陶瓷棒 作为电阻骨架，选用高级优质合金丝均匀绕 制，外加金属铝外壳，以高绝缘不燃性电子浆料或硅铜模压工艺进行灌封，使金属铝外壳与电阻核心部件紧密结合成一个坚实稳固的实体，不受外界空气 、振动和灰尘影响，具有很高的稳固性和热传导性。
 2、铝外壳采用优质工业型6063铝材，并经过表面高温阳极处理，以达到更好的外观和更好的散热效果 。
 3、引出端根据客户需要采用螺杆式或带孔端片或焊接高温导线，方便客户任意连接 。

结构图

规格尺寸和技术指标

◆ 规格尺寸                                                                            尺寸单位：mm

*备注 a、M6表示螺丝规格；b、重量仅供参考。

  ◆ 技术指标

*备注 a、黄金铝壳电阻需配套标准散热基板使用，且散热基板需大于规格尺寸中的表面积。

■ 额定功率递减图

表面温度上升图（带散热基板）

客户选型例如：RX24 50W 0.1Ω ±5% ,型号：RX24-50-0R1J-BB；低电感，在型号中加入字母N，例如： N RX24-50-0R1J

■ 电阻使用建议

◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
